Produktbeskrivelse
 Acrel målestrømtransformator har et primærstrømmåleområde på {{0}}A, nøyaktighetsnivået på 0.2 klasse eller 0.5 klasse, transformer høy strømverdi til 5A eller 1 A, dedikert til industriell måling, og kan brukes sammen med en fakturerende elektrisk energimåler, og målingen er nøyaktig og pålitelig. |
Vår strømmåletransformator brukte en flip-design, vakkert utseende og praktiske ledninger. Flipdekselmateriale valgt gjennomsiktig polykarbonat kan se ledningene til den sekundære ledningen tydelig. Den sirkulære kombinasjonshulltypen kan brukes som et vekselstrømsignal for å passere gjennom kabel- og samleskinneinnstillingskomponentene og brukes vanligvis i kombinasjon med elektriske måleinstrumenter.

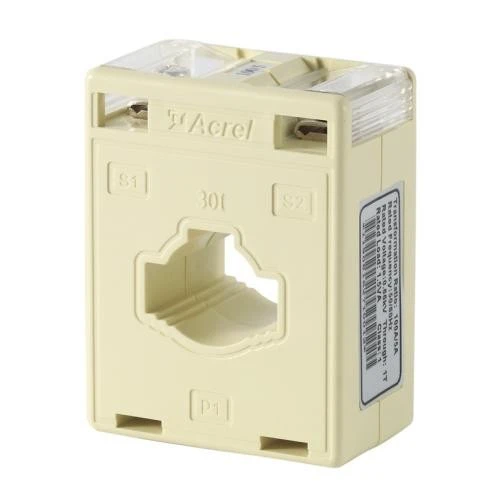

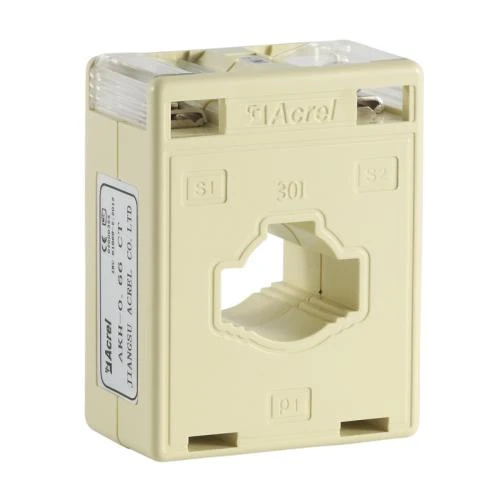

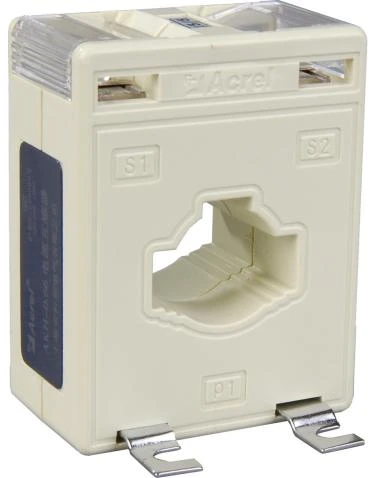

Utseende
 |  |
Parametere
Forhold | Klasse og belastning (VA/Ω) | Svinger | Samleskinne Type(mm)/Antall | Dia.(mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Dimensjoner
Størrelse (mm) Modus | Dimensjoner | Hullstørrelse | Installasjonsstørrelse | |||||
W | H | D | a | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

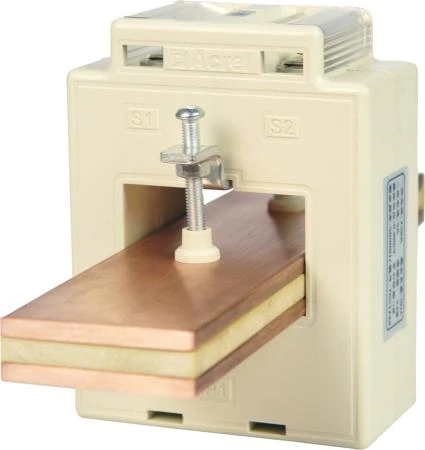

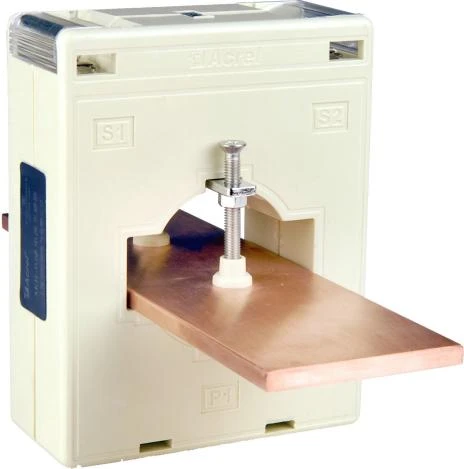

Disse CE-sertifiserte strømtransformatorene lar en kabel, flere kabler eller en enkelt samleskinne passere gjennom åpningen på CT-en.
Bruk miljø
● Nominell arbeidsspenning AC {{0}}.66kV (tilsvarer AC0.69kV, GB156-2003)
● Nominell frekvens 50-60Hz
● Omgivelsestemperatur -30 grader ~70 grader
● Høyde mindre enn eller lik 3000m
● Strømfrekvens tåler spenning 3000V/1min 50Hz
● Brukes på steder hvor det ikke er direkte regn eller snø, ingen alvorlig forurensning og kraftig vibrasjon
 |  |  |

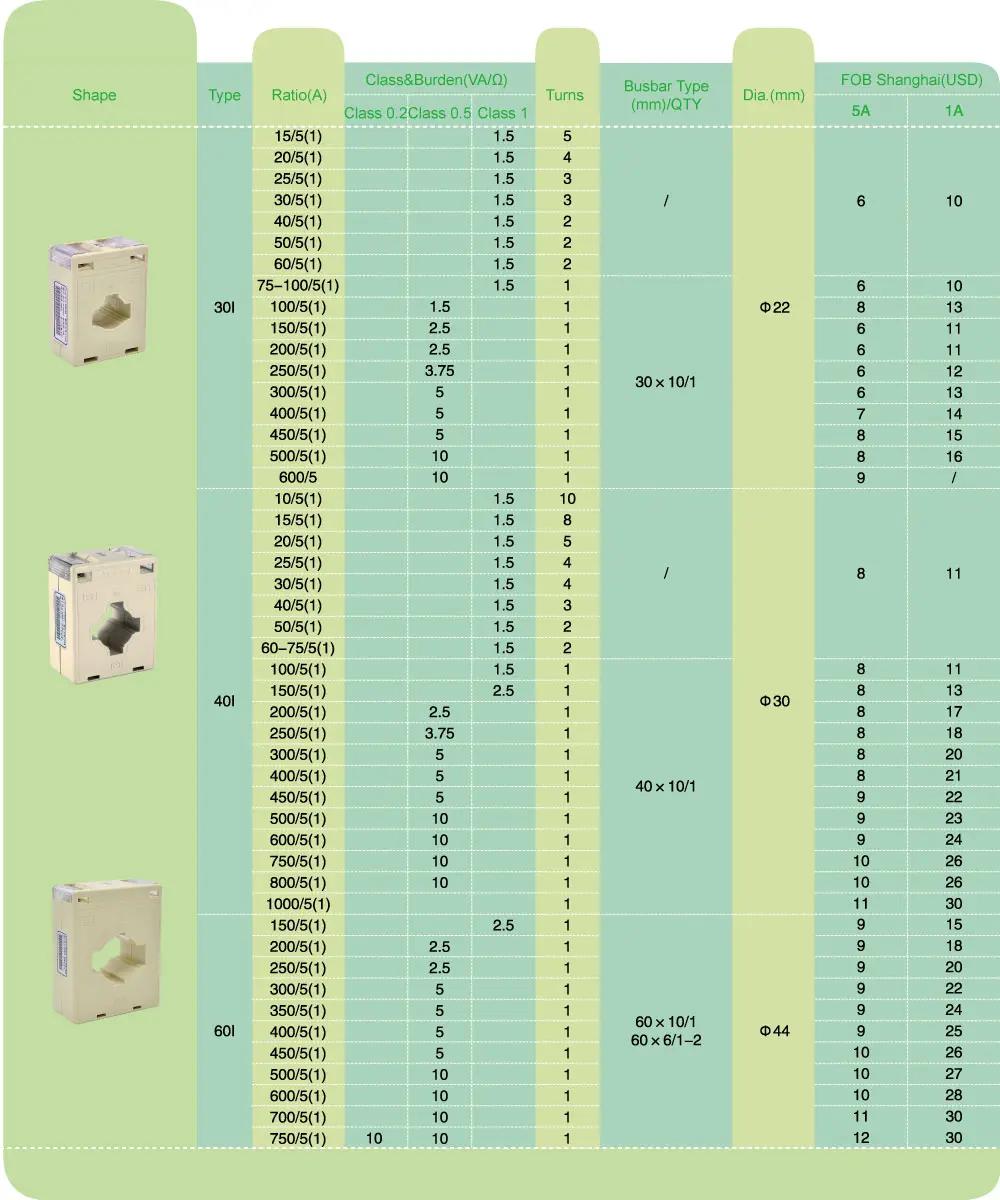

Sitat
