Beskrivelse

PZ-seriens intelligente DC-energimåler er designet for bruksområder som DC-paneler, solenergi, telekommunikasjonsbasestasjoner og ladeporter. Denne serien med instrumenter kan måle spenning, strøm, effekt, forover- og reverseffekt i DC-systemet. Den kan brukes til lokal visning og kobles til industrielt kontrollutstyr, datamaskiner, fra et måle- og kontrollsystem.

PZ-seriens intelligente DC-energimåler har også en rekke eksterne unnskyldningsfunksjoner som brukeren kan velge mellom: RS485-kommunikasjonsgrensesnitt, Modbus-RTU-protokoll, reléalarmutgang, digital inngang/utgang. I henhold til forskjellige krav, gjennom instrumentpaneltastene, kan du stille inn forholdet, kommunikasjonsparametere

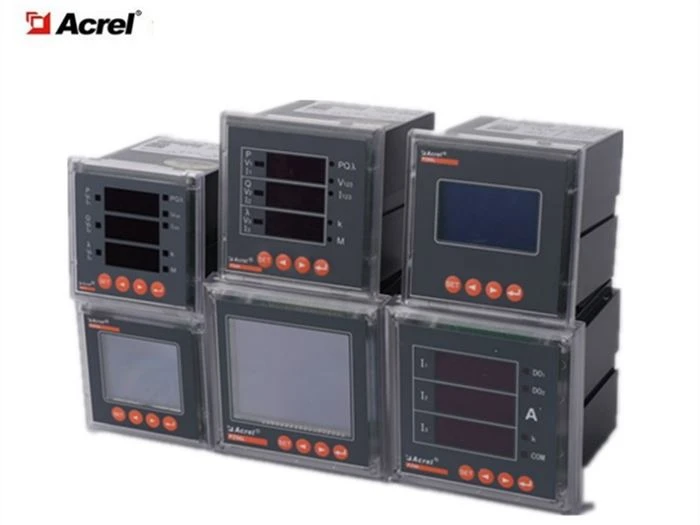

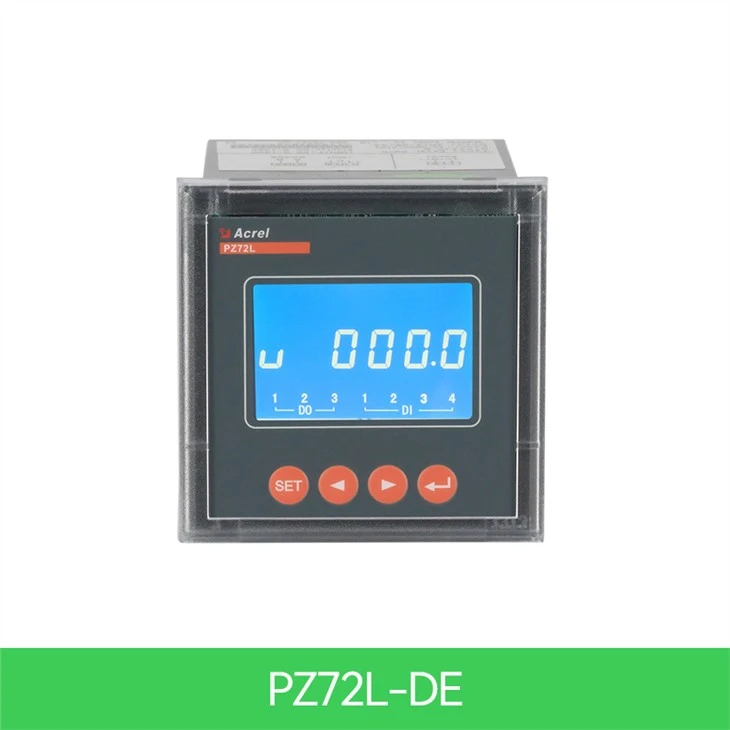

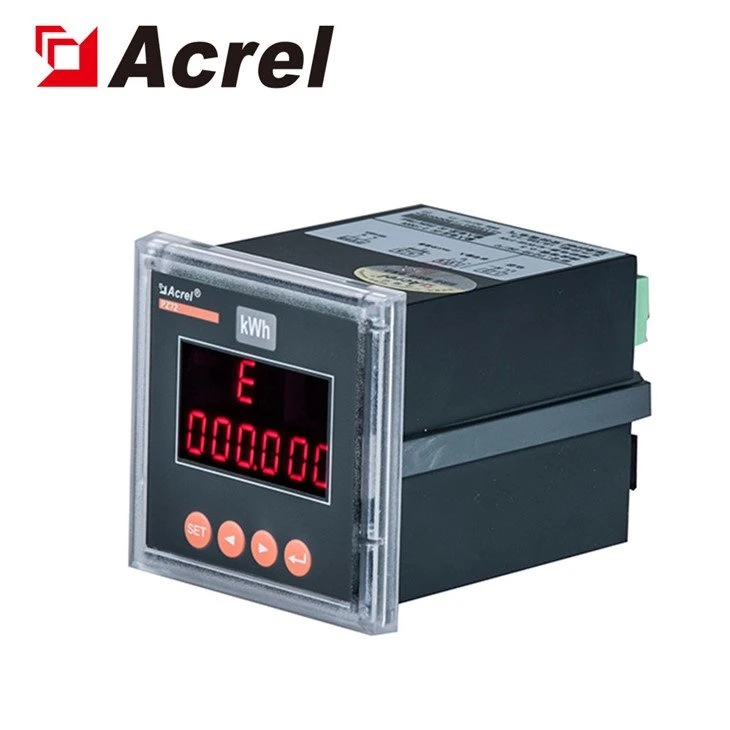

Utseende

Produktet oppfyller de relevante tekniske kravene i standard Q/GDW1825-2013 DC-strømmålerspesifikasjon,GB/T29318-2012 elektrisk energimåling for ikke-kjøretøy for elektriske kjøretøy, Q/GDW364-2009 Enfase energimåler spesifikasjon.

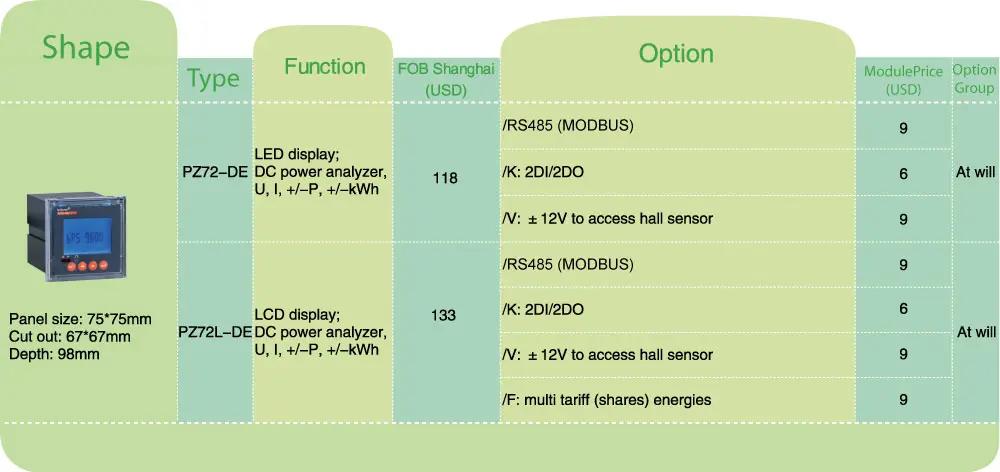

Parametere

Parametere	Verdi
Inndata	DC spenning	Inndataområde	0-100V,0-500V,0-1000V
		Inngangsmotstand	Større enn eller lik 6kΩ/V
	DC strøm	Inndataområde	0-2500A(shunt- eller hallsensor)
		Shunt	Utgang 75mV
		Hall	Utgang 0-20mA, 0-5V
		Forbruk	Mindre enn eller lik 1mW
	Overbelastning	.2 ganger vurdering (kontinuerlig); 10 ganger vurdering i 1 sekund
Nøyaktighetsklasse	0.5 klasse
Puls	Spenning og strøm:750V, 300A, Standard pulskonstant:100imp/kWh
	Spenning og strøm: 1000V, 300A, standard pulskonstant: 100imp/kWh
	Spenning og strøm: 1000V, 200A, standard pulskonstant: 100imp/kWh

Funksjon	Mål av elektriske parametere	U, I, P
	Måling av kWh	Aktiv kWh (positiv og negativ) Aktiv kWh (positiv og negativ)
	Multitariff	To sett med rutetider, ett år kan deles inn i 4 tidssoner, hvert sett med rutetider kan settes til 12 daglige tidsluker, 4 satser (F1, F2, F3, F4 er topper og flate daler), minimumsintervallet for tidsperioden er 15 minutter, og tidsperioden kan stilles over nullpunktet. (Kun for LCD flytende krystallmålere)
	Historiske data Record	Den kan telle den historiske elektriske energien de siste 12 månedene (elektrisk energi i forskjellige hastigheter). (Kun LCD-måleren har)
	Bytt inn- og utgangsfunksjon	PZ72 har to bryterutganger og to bryterinnganger. PZ96 har to bryterutganger og fire bryterinnganger. Bryterutgangen er reléutgang, som kan realisere "fjernkontroll" og alarmutgang. Bryterinngangen kan ikke bare samle inn og vise lokal bryterstatusinformasjon, men også fjernoverføringsfunksjonen kan realiseres gjennom instrumentets RS485, det vil si funksjonen "fjernsignal".
	Vise	LCD eller LED
	Kommunikasjon	Kommunikasjonsgrensesnitt: RS485, Kommunikasjonsprotokoll: MODBUS-RTU eller DL/T645-2007-protokoll Baud rate 1200, 2400, 4800, 9600, 19200, 38400 valgfritt, infrarød er fast på 1200bps.
Bytte om	DI	Tørr kontaktinngang, innebygd strømforsyning til instrumentet, fotoelektrisk isolasjon
Bytte om	GJØRE	2 reléutganger, normalt åpne kontakter, kapasitet 2A/30VDC eller 2A/250VAC
Strømforsyning	Spenningsområde	85-265VAC,50/60Hz;20-60VDC;100-350VDC
Strømforsyning	Forbruk	Mindre enn eller lik 2W
Isolasjonsmotstand	Større enn eller lik 100MΩ
Strømfrekvens tåler spenning	3kV/1min (RMS)
Miljø	Temperatur	Arbeid:-25 grader – pluss 65 grader ;lagring:-40 grader – pluss 80 grader
	Luftfuktighet	Mindre enn eller lik 93 prosent RH Ikke-kondenserende
	Høyde	Mindre enn eller lik 2500m

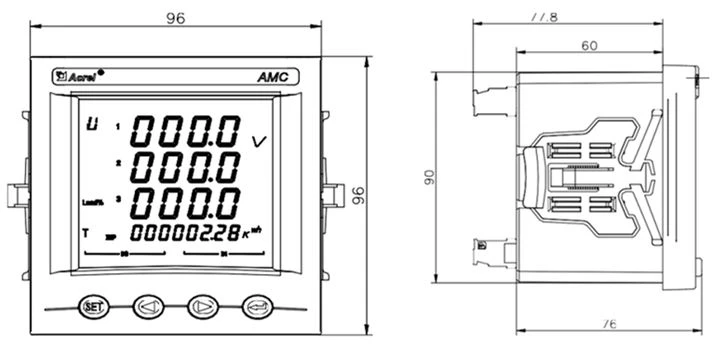

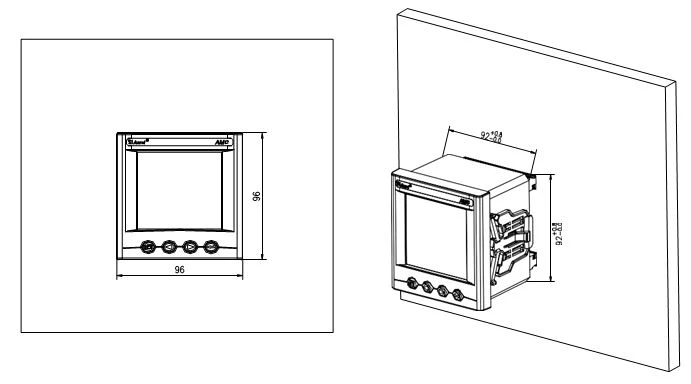

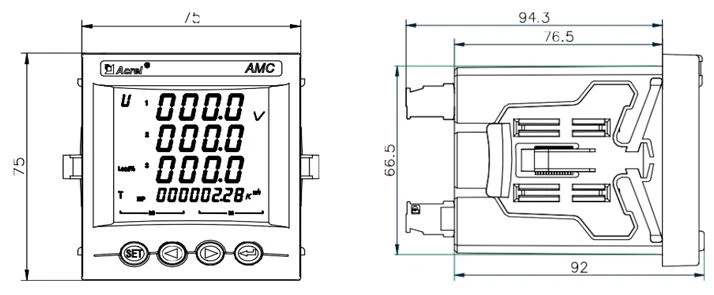

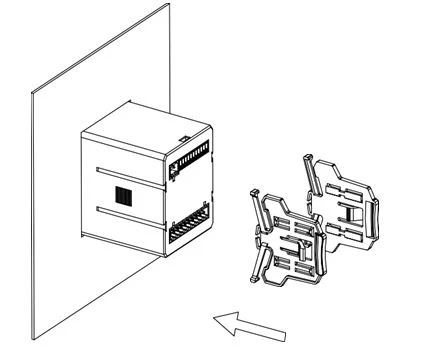

Dimensjoner

Disposisjon	frontplate størrelse		boligstørrelse			kuttet ut størrelse
Disposisjon	bredde	høyde	bredde	høyde	dybde	bredde	høyde
72 kvadrat	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 kvadrat	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
