Abstrakt
Jordfeilbeskyttelse for elektriske kretser, utstyr og elektriske brannulykker forårsaket av jordfeilstrømmer blir i økende grad en daglig nødvendighet. For de viktigste energiforbrukende nodene på brukersiden er et reststrømrelé designet og installert for å overvåke reststrømstatusen for hver energibrukende krets i sanntid. Gjennom sanntidsovervåking av energibruk og relaterte effektparametere forbedres sikkerhet, pålitelighet og vedlikeholdseffektivitet ved energibruk, arbeidskostnadene ved vedlikehold reduseres og uovervåket overvåkning av reststrøm realiseres. Gjennom sanntidsovervåking av energibruk, datainnsamling og alarm, overvåkes reststrømmen i kraftdistribusjonssystemet, og jordfeilbeskyttelsen til brukerens' elektriske krets er gitt for å forhindre brannulykker og personlige elektriske sjokkulykker forårsaket av reststrøm. Her er en kort introduksjon til bruken av selskapets' ASJ jordfeilrelé i vannterrassehusprosjektet rundt øya Maldivene.
Oversikt
Vannbyene rundt øya på Maldivene brukes hovedsakelig til å ta imot turister fra hele verden. Applikasjonsstedet frekvensen er 50 Hz og spenningen er 220V TT eller TN systemets strømfordelingslinjer. Kunden håper å overvåke reststrømmen til ledningen ved å installere et reststrømrelé i fordelingsskapet i vannradhuset, og håper at forholdet mellom sanntidsovervåket jordfeilverdi og den angitte reststrømverdien kan vises på displayet, når forholdet når 80%, kan reststrømreléet alarmere umiddelbart. Acrel ASJ10-LD1A samarbeider med reststrømtransformatoren, løste kundens' s behov for overvåkning av jordfeilstrøm på stedet.
ASJ -serie jordfeilrelé
ASJ-serie strømreléer kan kombineres med lavspenningsforsyninger eller lavspenningskontaktorer for å danne en kombinert strømforsyningsstrømbeskyttelse, hovedsakelig brukt for AC 50Hz, spenning og under TT400V-enheter og TN-systemrør, i tillegg til jordfeilbeskyttelse for elektriske kretser for å forhindre jordfeil Vanlige skader på utstyr og elektriske feil forårsaket av dette kan også forhindre fare for personlig elektrisk støt og gi direkte kontaktbeskyttelse.
Produktet oppfyller kravene i GB/T 22387-2016" Catalyst Current Relay" ;.
ASJ-serie sanitærstrømreléer integrerer overspennings- og underspenningsbeskyttelsesfunksjoner og automatiske tilleggsfunksjoner for normal spenning. Produktet er lite i størrelse, høy presisjon, fleksibel i struktur og lett å installere. Det er en sikkerhetsanordning innen sivil konstruksjon.

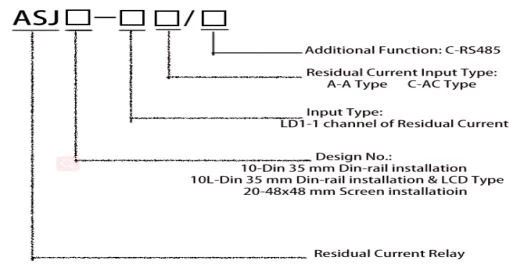

Modell Beskrivelse
Tekniske funksjoner
teknisk parameter | indeks | |||
Type AC | Type A | |||
input | Nominell gjenværende virkningsstrøm I △ n | 0.03、0.1、0.3、0.5(A) | 0.03、0.05、0.1、0.3、0.5、1、3、5、10、30 (A) note 3 | |
Begrensningstid uten kjøring △ t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10 (er) note 4 | ||
Nominell gjenværende ikke-virkningsstrøm I △ nr | 50%I△n | 50%I△n | ||
ytelsesegenskaper | enkel sinusformet vekselstrøm | enkel sinusformet vekselstrøm og pulserende likestrøm | ||
Frekvens | 50Hz ± 5Hz | 50Hz ± 5Hz | ||
handlingsfeil | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
produksjon | utgangsmodus | den ene er den normale lukkingen og den andre er for transformasjonen | den ene er normal lukking eller åpning, og den andre er for transformasjonen | |
kontaktkapasitet | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
tilbakestillingsmodus | den på stedet og den lange distansen, | den på stedet, den lange distansen og den automatiske | ||
strømforsyning | spenningsområde | AC110V 、 AC220V （tillatt feil ± 10%） | AC110V, AC220V, DC85-270V （Tillatt feil ± 10%） | |
strømspredning | ≤5W | |||
strømfrekvens tåler spenning | Den effektive verdien av vekselstrøm mellom strømforsyning, inngang og utgang: 2kV/1min | |||
under normal drift | temperatur | driftstemperatur: -20 ℃ ~ +55 ℃ lagringstemperatur: -30 ℃ ~ +70 ℃ | ||
luftfuktighet | ≤95%RF, med fuktighetskondensasjon og etsende gass | |||
høyde over havet | ≤2000m | |||
klasse av forurensning | Klasse tre | |||
installasjonskategori | Skriv Ⅲ | |||
Merknad 3: ASJ10L-LD1A nominell reststrøm IN er 10mA-30A kontinuerlig justerbar;
Merk 4: ASJ10L-LD1A grense for ikke-kjøring Tid N er 0-10S kontinuerlig justerbar.

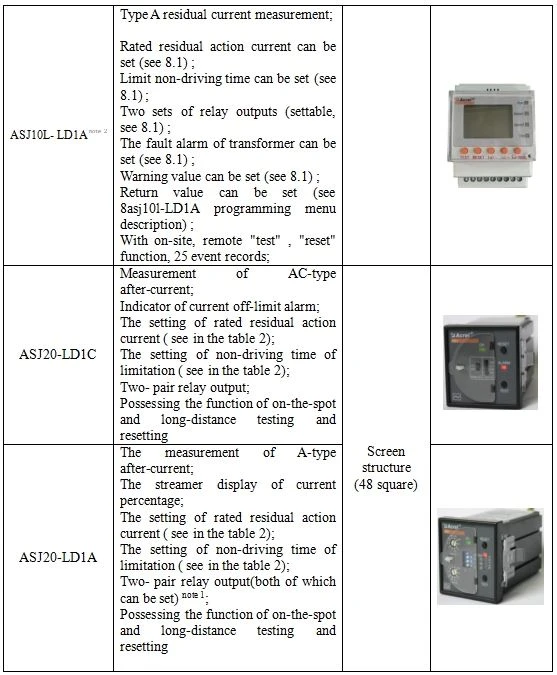

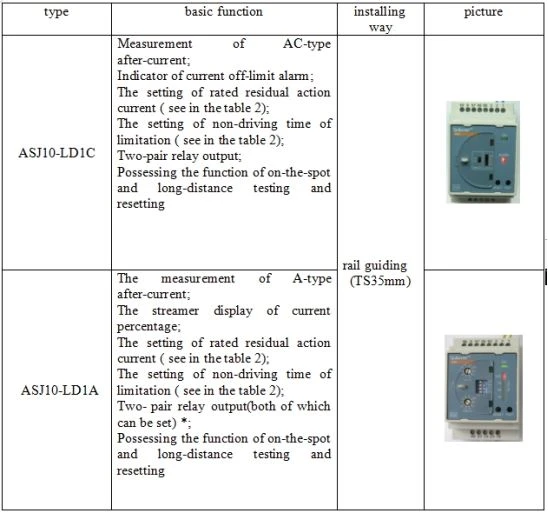

Typer produkter
Note1: Funksjonen for innstilling for relé betyr at du kan stille initialiseringen og utgangen til reléet selv, som aktiveres av bryteren på panelet; den spesifikke innstillingsguiden finner du i tabellen 5.
Note2: VALGFUNKSJON C: RTU-kommunikasjon RS485, modell ASJ10L-LD1A/C

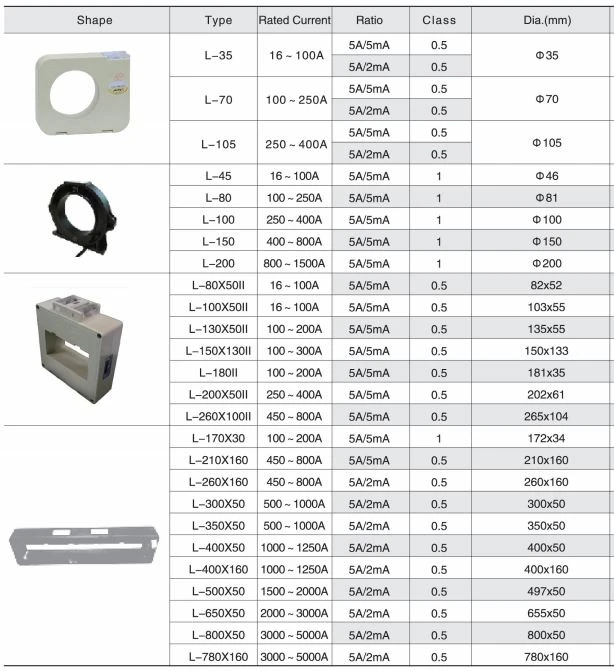

Valg av reststrømstransformator

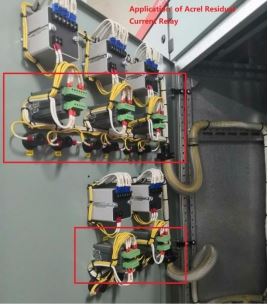

Installasjon
Sammendrag
ASJ-seriens jordfeilrelé har et veldig høyt ytelse-pris-forhold. Som et avansert intelligent og digitalt jordfeilovervåkingsinstrument, har jordfeilreléet blitt mye brukt i den innkommende linjen eller enfaset eller trefaset i husholdningsunderkassen til sivile bygninger. Elektrisk utstyr i kraftfordelingsledningen.
