Sammendrag: Denne artikkelen introduserer bruken av ADF400L Multi Circuits Energy Meter i Vietnam. ADF400L serie flerkanals energimåler, gjennom kombinasjonsmodulen kan realisere største 36 kretser enfase eller 12 kretser trefase, CT koble eller direkte koble. Denne serien av energimålere med høy nøyaktighet, høy konsentrasjon, sentralisert styring, installasjonsfleksibilitet, fordelene med hverandre ikke-innblanding av samfunnet, skoler, bedrifter på alle områder. Serien med målere støtter forhåndsbetalt strømfunksjon.
1. Prosjektoversikt:
Selskapet er lokalisert i Vietnam. Kundene trenger 2 kanaler tre-fase direkte tilgang og 2 kanaler tre-fase sekundær tilgang måling. Acrel ADF400L-seriens energimålere oppfyller brukerens's bruksområde og betingelser.
2. Produktspesifikasjon:

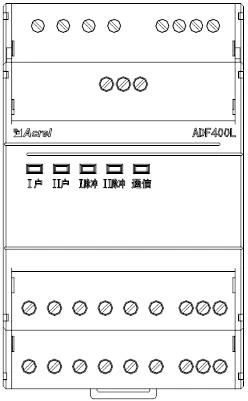

Hovedmodul
1. Trefaset 3*220/380V strømforsyning for å gi arbeidskraft til back-end-målemodulen;
2. Mann-maskin-grensesnitt: LCD og knapp
programmering;
3. Infrarød kommunikasjon;
4. Sveiping av RF-kort (IC-funksjon);
5. 2 kanaler RS485 nettverkskommunikasjon (*C-funksjon);
6. RS485-kommunikasjon for nr. 3 utvidet trådløs modul (RJ45-tilkoblingsmodus);
7. Opptil 2DI/2DO (K-funksjon);
8.Opp til 1 Ethernet-kommunikasjon (CE-funksjon);
Transformatortilgangsmålemodul
1. Toveis trefase 3*1 (6) En måling kan realiseres;
2. 2 aktiv energipulsutgang;
3. 2 trefase arbeidsstatus, puls og
kommunikasjonsindikasjon;
4. Opp til 4DI/4DO-funksjon (K-funksjon);
Direkte tilgang til målemodulen
1. Den kan realisere enveis trefase 3*10 (80) måling eller treveis enfase 10 (80) A måling;
2.1 aktiv energipulsutgang;
3. Trefaset arbeidsstatus, puls og kommunikasjonsstatus LED-indikasjon;
3. Hovedfunksjon:
Vise | LCD |
Energiovervåking | Aktiv energi (positiv、negativ), Reaktiv energi (positiv、negativ) |
Effektmåling | Spenning、strøm、effektfaktor、frekvens、aktiv effekt、reaktiv effekt、tilsynelatende effekt |
Harmonisk funksjon | Total harmonisk, underharmonisk (2–31) |
3 fase ubalanse | Spenning, Strømubalanse |
DI/DO | Hovedmodul 2DI2DO; CT-tilkobling 2DI4DO (direkte tilkobling) |
Kommunikasjon | Infrarød; RS485 MODBUS-RTU og DL/T645 |
Historie energi | 12 måneders energirekord |
4. Søknad
ADF400L Multi Circuits Energy Meter kan oppnå opptil 12 trefase eller 36 enkeltfase direkte tilgangsmåling eller 12 trefase gjensidig induktortilgangsmåling, en hybrid av direkte tilgang og gjensidig induktortilgang gjennom modulkombinasjonsmålingsmetode.
5. Konklusjon
ADF400L-serien av elektriske energimålere er populære blant lokalsamfunn, skoler, bedrifter, etc. på grunn av deres høye nøyaktighet, sentraliserte installasjon, sentraliserte styring, høye installasjonsfleksibilitet og ikke-forstyrrelser.
Bibliografi
1.Løsninger for Enterprise Micro-grid System 2021.04
