Abstrakt
I henhold til prinsippet, egenskapene og installasjonsmodusen til den åpne Hall-strømsensoren, analyseres bruken av den åpne Hall-strømsensoren i transformasjons- og distribusjonssystemet til fabrikken, for å gi en løsning for brukerne å realisere den intelligente distribusjonen av DC-systemet raskt.
Stikkord: åpen type Hall strømsensor DC distribusjonssystem arbeidsprinsipp applikasjon
Oversikt
DC-distribusjonssystem er vanligvis sammensatt av høyfrekvent byttestrømforsyning og batteri, som brukes til å gi pålitelig DC-strømforsyning for kontroll, signal, relébeskyttelse og automatiske enheter, ulykkesbelysning og så videre i DC-systemet. Den har høye krav til pålitelighet, stabilitet og kvalitet på strømforsyningen. Derfor, i det russiske DC-systemet, matchet vi DC Hall-distribusjonsmåleren som ble brukt. Under transformasjonen av DC-systemet er det ingen strømbrudd, og den tekniske transformasjonen er vanskelig, og den tradisjonelle lukkede Hall-strømsensoren eller shunten kan ikke løse problemet. Derfor kan den åpne Hall-strømsensoren brukes til å løse DC-strømmålingsproblemet i transformasjonsprosjektet, for å sikre sikker drift av transformasjonsprosessen uten strømbrudd.
Produktdesign
Strukturelle funksjoner
Åpen munn Hall strømsensor er utviklet på grunnlag av tradisjonell lukket munn Hall strømsensor. Den har ny struktur og vakkert utseende. Det hele er sammensatt av skall, jernkjerne, prøvetakingskretskort og fast harpiks. Skallmaterialet er laget av PC/ABS-legering, som har egenskapene til høy temperaturbestandighet, høy mekanisk styrke og miljøvern. Kjernen er laget av orientert kaldbundet silisiumstålplate, som har egenskapene til stabil ytelse, høy mekanisk styrke og ekstremt høy magnetisk ledningsevne. Grønn pluggbar terminal brukes til kretskort og ekstern kabling, som er praktisk og pålitelig for kabling på stedet. Den spesifikke strukturen er vist i figur 1 og 2. Produktets utseende har delt design. Figur 1 er en rund gjennomgang, som er egnet for å passere gjennom DC-systemet når primærbussen er en kabel. , Fig. 2 firkantet pass, egnet for DC-systemet når primærbussen er kobberstang. I henhold til måleområdet for primærstrøm og perforeringskrav, kan den tilsvarende produkttypen velges. Denne serien av sensorer kan måle strømområdet på 20A ~ 20000A, hovedformen til phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50 og andre spesifikasjoner, som vist i figur 3 , egnet for forskjellige bruksområder.

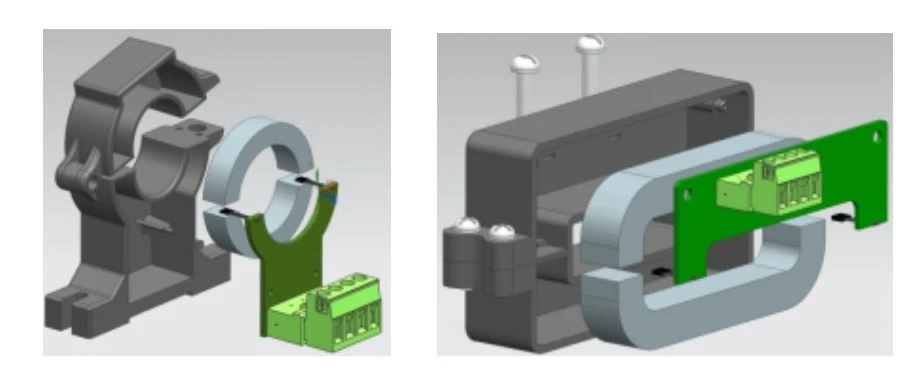

Fig. 1 sirkulært passmønster Fig. 2 Firkantet passmønster

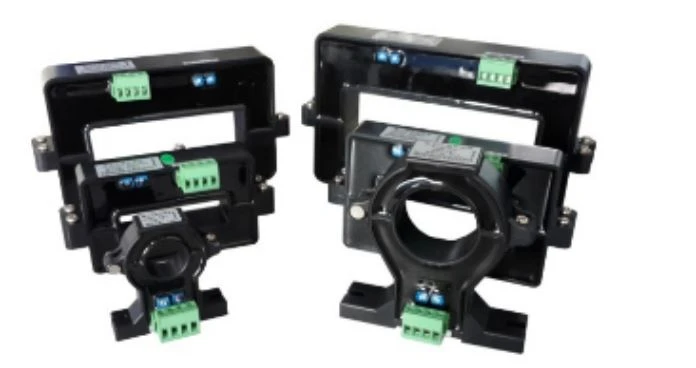

Figur 3 AHKC-serien åpen type Hallstrømsensor
Arbeidsprinsipp
Hallstrømsensor basert på halleffekt, elektromagnetisk induksjonsprinsipp, design av en sensor, i henhold til prinsippet kan deles inn i åpen sløyfemodus (rett) og lukket sløyfemodus (magnetisk balansetype), åpen hallstrømsensor er i en tradisjonell åpen sløyfe (rett) er forbedret på grunnlag av hallsensor, er forskjellig fra tradisjonell enkeltkjerne, designhall med enkeltbrikke, For å designe en delt struktur, er jernkjernen separert og installert symmetrisk. Maskinvaren tar i bruk parallell komplementær differensiell inngang av doble Hall-brikker. Prinsippet for åpen Hall-sensor er vist i figur 4:

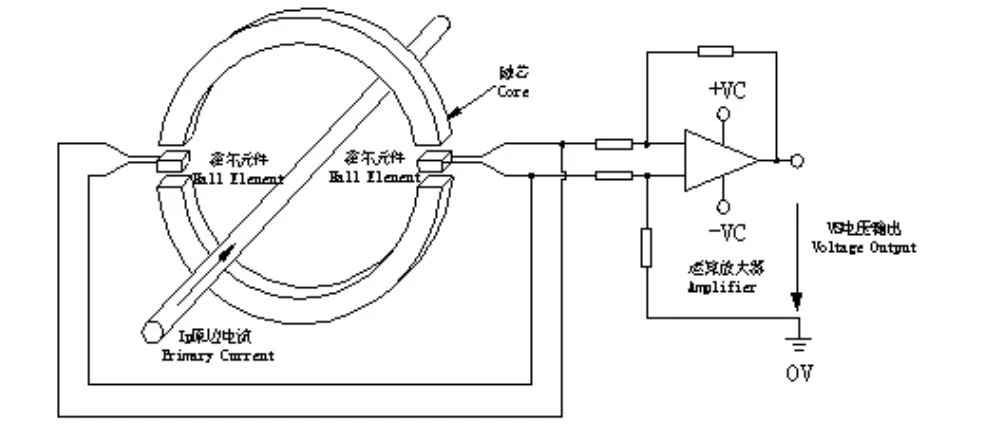

Fig. 4 Skjematisk diagram av åpen Hall-sensor
Når primærsiden strøm IP flyter gjennom en lang ledning, vil produsere et magnetisk felt rundt ledningen, størrelsen på magnetfeltet og er proporsjonal med strømmen gjennom ledningen, magnetfeltet samlet i sirkulæren, gjennom to hall element i den sirkulære luftgapmålingen, to hallelementmerker i stedet plassert i samme felt, utgangssignalet med komplementære egenskaper for utgangsspenning ved differensialforsterkerutgang, ikke bare kan undertrykke fellesmodusinterferensen, men også påvirkningen av temperaturdrift, utgangen spenning VS reflekterer nøyaktig den opprinnelige sidestrømmen IP. Den generelle nominelle utgangen er kalibrert som DC±5V eller DC4-20mA.
Produktinstallasjon
Ta firkantede hullprodukter som et eksempel, som vist i figur 5, åpne monteringsskruen til Hall-strømsensoren av åpen type, og fjern den nedre delen av sensoren; Den øvre delen av Hall-strømsensoren av åpen type lastes inn i primærbussen til distribusjonssystemet, og den nedre delen av sensoren er lukket. Monteringsskruene og pakningene til sensoren går gjennom festehullene til den øvre og nedre delen, og den øvre og nedre delen av sensoren er festet sammen. Hvis installasjon på stedet er mulig, kan to tilsvarende gjengede hull åpnes på bronseplaten i henhold til sensoravstandskravene, og sensoren festes på det gjengede hullet på samleskinnen gjennom det bakre monteringsfestehullet for å fullføre installasjon av sensoren; Hvis stedet krever kontinuerlig elektrisk installasjon, kan den støttende gummiputen legges inn mellom skallet og bronseplaten for å sikre at sensoren kan fungere pålitelig under vibrasjonsforhold. Hele installasjonsprosessen er relativt rask og enkel.

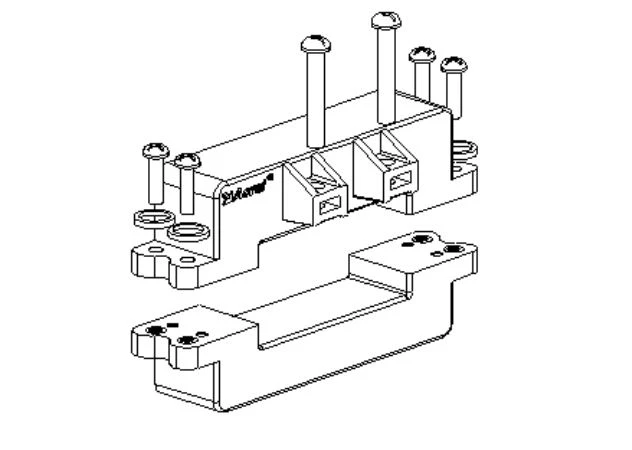

Fig. 5 Produktinstallasjonsskjema
Fordeler med åpen type Hall-sensor
Sammenlignet med den tradisjonelle målemetoden for likestrøm som vanligvis brukes av shunt eller transformator, har Hall-sensoren av åpen type følgende fordeler:
1) Høy isolasjonsstyrke på primærsiden og sekundærsiden, opp til AC 12KV isolasjon;
2) Ingen innsettingstap;
3) God dynamisk ytelse: responstiden er mindre enn 20uS og sporingshastigheten Di /dt er høyere enn 20A/uS
4) Det er ikke nødvendig å demontere den originale sidekabelen eller bussen under installasjonen. Den er spesielt egnet for transformasjon og konstruksjon av utstyr som ikke har lov til å miste strøm.
Produktapplikasjoner
Open-end Hall-strømsensor brukes hovedsakelig til transformasjon av DC-distribusjonssystem i fabrikker, for eksempel transformasjon av DC-kraftsystem i kraftverk, DC-systemtransformasjon i transformatorstasjoner, transformasjon av kommunikasjonsrom, transformasjon av jernbanelokomotiver og andre prosjekter. Den kan konvertere det sentrale DC-strømsignalet til systemet til standard DC± 5V eller 4-20mA utgang. Den spiller rollen som overvåking og elektrisk isolasjon, og kan brukes med multi-loop overvåkingsinstrumenter eller andre elektriske måleinstrumenter.
Konklusjon
Open-end Hall-strømsensor spiller en viktig rolle i bruken av DC-system på grunn av dens enkle struktur, praktiske installasjon, pålitelig drift og annen god anvendelighet, spesielt i renoveringsprosjektet.
