Abstract
De siste årene, med den raske utviklingen av datasentre, har energiforbruksproblemet til datasentre blitt mer og mer fremtredende. Energistyring og strømforsyning og distribusjonsdesign av datasentre har blitt hotte saker. Rimelige og pålitelige strømdistribusjonssystemløsninger for datasenter er en rimelig måte å forbedre strømeffektiviteten til datasenteret og redusere energiforbruket til utstyret. Kombinert med de relevante tekniske spesifikasjonene analyseres fordelene og ulempene ved de gamle og nye strømdistribusjonsordningene til et datasenter, og det gis en referanse for utformingen av det nye modulære datarommet.
Stikkord: datasenter; terminal strømfordeling; søylehodeskap
1. Bbegrunnelse
Med utviklingen av vitenskap og teknologi fortsetter antallet, skalaen og krafttettheten til datasentre å øke, og konstruksjonsnivået fortsetter å forbedres. Strømdistribusjonssystemet er den viktigste delen av datasenteret. Strømbrudd eller strømforsyning av lav kvalitet kan føre til nedetid på serveren. forårsake tap. Hvordan optimalisere designet for å forbedre sikkerheten og påliteligheten til datasenterets strømforsyning for å sikre uavbrutt og stabil drift av det elektroniske informasjonssystemet har blitt et viktig tema for datasenterdesignere. Sammenlignet med den tradisjonelle strømforsynings- og distribusjonsordningen, er hvorvidt det er en sikker, økonomisk og mer stabil strømforsyningsordning et problem som designere bryr seg om.
2. Strømfordelingsskjema i enden av datarommet
prosjekt oversikt
Det totale byggearealet til et datasenter er 1906,24 kvadratmeter, hvorav det totale byggearealet til datasenteret er 210,6 kvadratmeter, inkludert 1F datarom og 1F kommunikasjonsrom. Funksjonsområdet omfatter hovedmaskinrom (datarom, kommunikasjonsrom), forvaltningsområde (kontor, internettutstyrsrom etc.) og hjelperom.

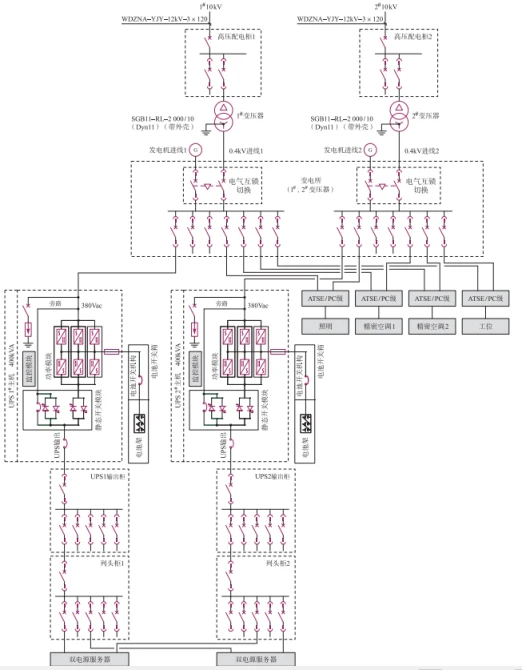

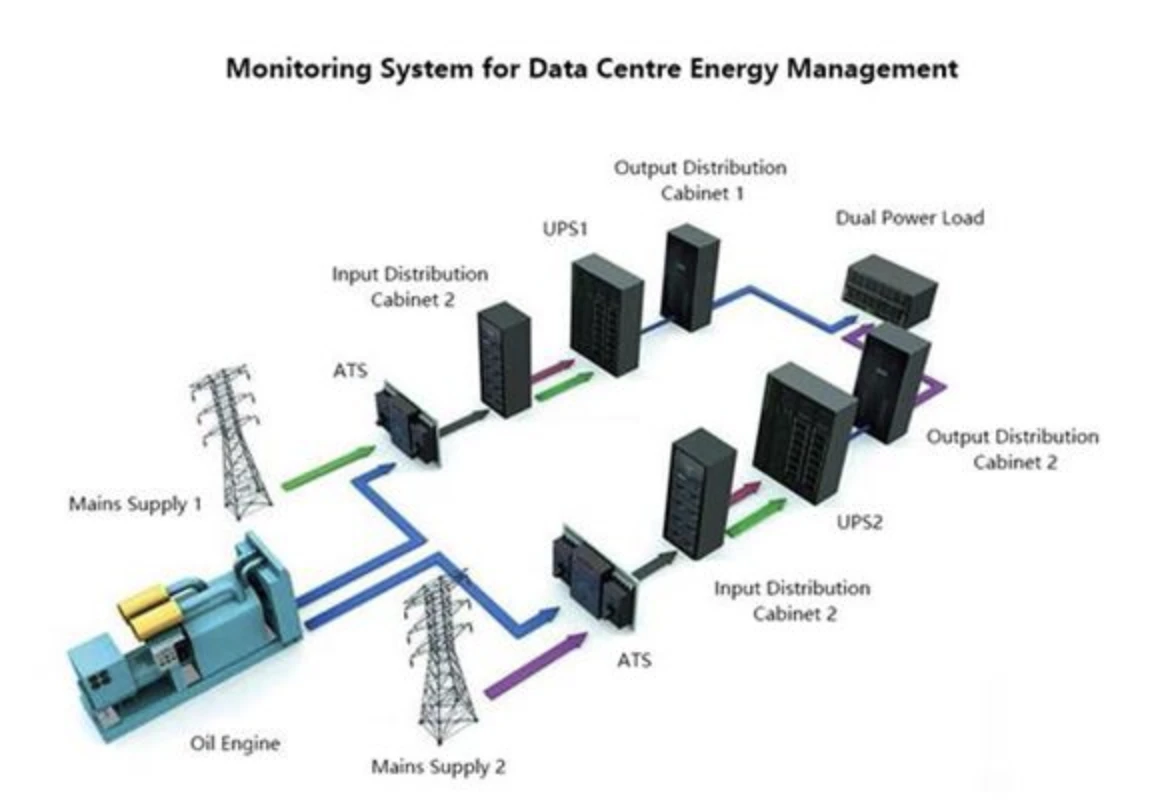

Tradisjonell kraftfordelingsordning en
10kV høyspenningsstrømforsyningen trekkes fra to forskjellige nettstasjoner, og høyspenningen og lavspenten er ikke koblet til. Den tredje strømforsyningen trekkes fra dieselgeneratoren til kraftsenteret. Hovedreservestrømforsyningen og generatorens strømforsyning er byttet ved uttaket av transformatoren for å sikre strømforbruket til datasenteret. Utstyret bruker strøm pålitelig. Tatt i betraktning at kapasiteten til en enkelt generator er langt mindre enn 2500kW, og antallet generatorer ikke har nådd mer enn 10, velges et 0,4kV lavspent generatorsett. Nøytralpunktet til 0,4kV generatorsettet skal være direkte jordet, og lederne koblet mellom stjernepunktene til generatoren skal isoleres. Totalt 2 sett med 400kVA UPS-systemer er satt opp i datasenteret for å danne et 2N feiltolerant system. Skapene med dobbel krets og dobbel utgang kan levere strøm til elektronisk informasjonsutstyr og arbeidsstasjonskontakter i datasenteret. Batteriet til UPS-systemet kan gi kontinuerlig strømforsyning i 15 minutter for alle klasse ①-belastninger. Enkeltserverbelastningen til datasenteret regnes som 3kW, og maksimal belastning overstiger ikke 4kW. For å unngå svikt i datasenterets UPS under strømbryterprosessen for å påvirke den normale driften av den viktige lasten, bør bryteren ATS til nett- og dieselgeneratorene være en fire-nivå bryter med PC-nivå og nøytral linje som overlapper veksling.
Ny kraftforsyning og distribusjonsordning 2
Med teknologisk innovasjon og forkjemperen for konseptet grønn energisparing, foreslo den internasjonale TGG-organisasjonen PUE, et mål på strømeffektiviteten til datasentre. PUE er forholdet mellom all energi som forbrukes av datasenteret og energien som brukes av IT-belastninger, og er det motsatte av DCIE. PUE=energiforbruk for alt utstyr i datasenteret / energiforbruk av IT-utstyr, PUE er et forhold, referansen er 2, jo nærmere 1, jo bedre energieffektivitetsnivå, jo høyere grønn grad av et datasenter.

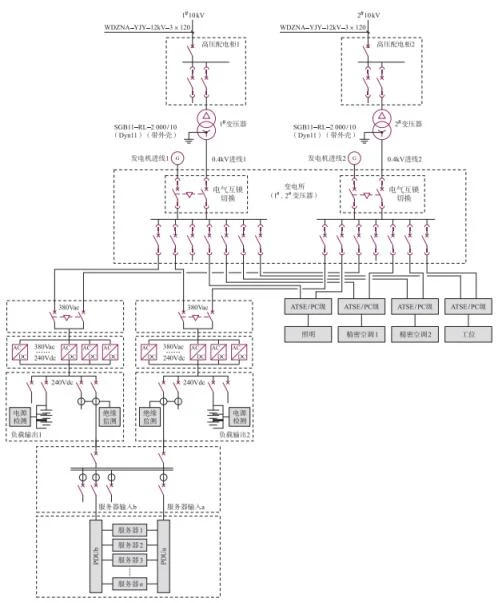

Gjennom en stor mengde dataanalyse konkluderes det med at strømforsynings- og distribusjonssystemet for høyspent likestrøm (HVDC), det integrerte AC-DC-strømforsynings- og distribusjonssystemet og UPS pluss HVDC har høyere arbeidseffektivitet, som kan forbedre energispareindeksen til datasenteret.
3. Sammenligning av nye og gamle strømforsynings- og distribusjonssystemløsninger
Utgangen til UPS-strømforsyningssystemet er strømfrekvens, og filtertapet er stort, og HVDC er høyfrekvent filtrering og opptar et mindre område. Batteriet til UPS-en er ved inngangsenden. Hvis selve UPS-en svikter, vil lasten fortsatt miste strøm; mens batteriet til HVDC er i utgangsenden. Selv om selve HVDC-en svikter, kan batteriet fortsatt levere strøm til lasten for å sikre uavbrutt strømforsyning. UPS-strømforsyningssystemet har flere mellomledd enn HVDC-strømforsyningssystemet. HVDC-batteriet er direkte koblet til samleskinnen, og eliminerer behovet for inverterlinken, og hver multi-level intermediate link vil redusere konverteringseffektiviteten, noe som resulterer i økt energiforbruk.
4. Acrelsine løsninger for HVDC-løsninger

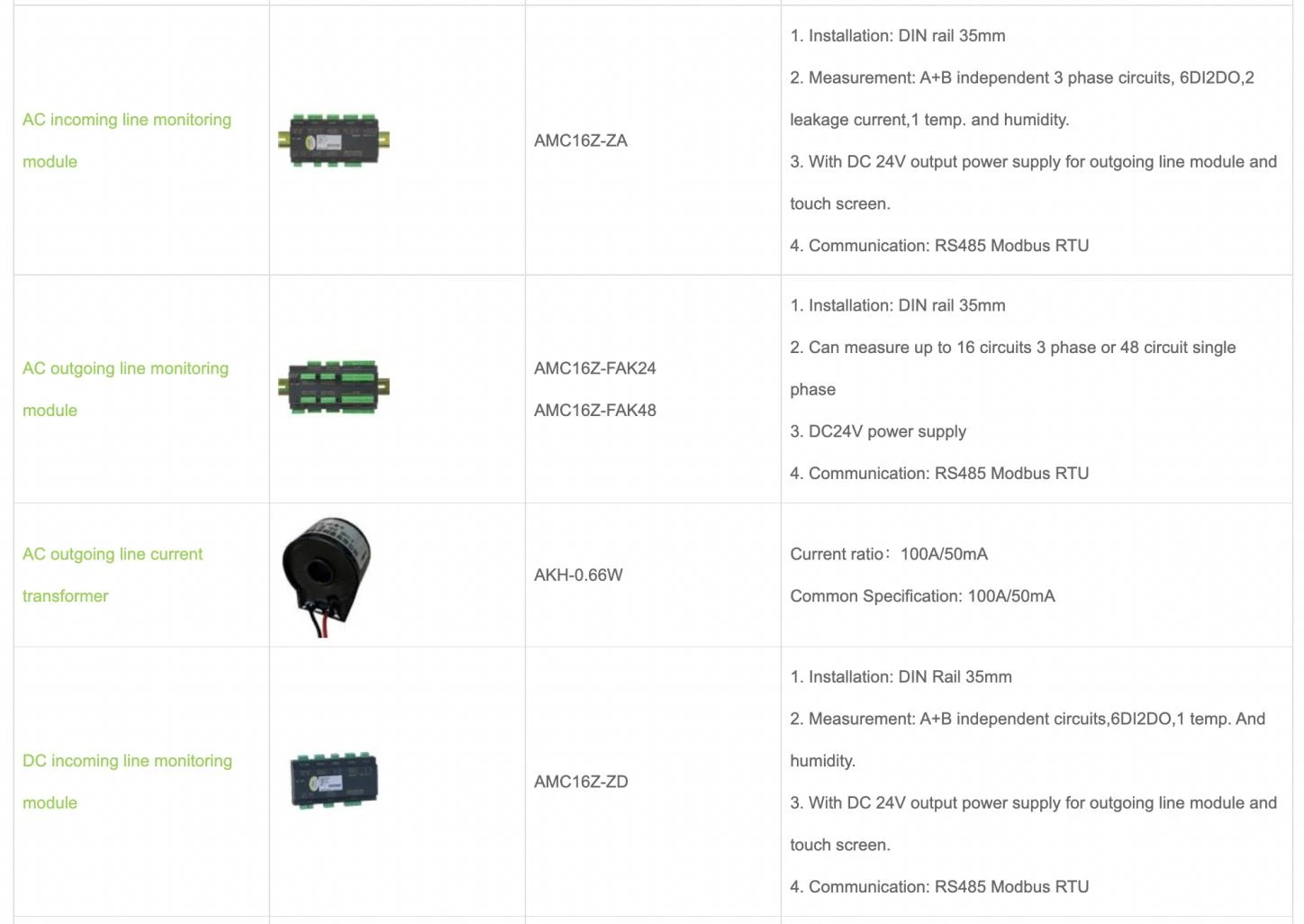

Acrels AMC16Z-serie DC-strømdistribusjonsovervåkingsenhet er en måleenhet spesialdesignet for datasenterserverstrømstyring. Enheten er kompakt i design, og kan overvåke alle elektriske parametere, inngangs- og utgangsbrytere, og lynavlederstatus for A pluss B to innkommende linjer og 192 utgående linjer i sanntid. Alarmterskler for alle målekanaler kan stilles inn uavhengig. Den begrensede hendelsen utløser umiddelbart systemets lyd- og lysalarm, og kan utstyres med en isolasjonsdeteksjonsmodul, som kan oppdage isolasjonsstatusen til DC-systemets samleskinne og grenkrets for online sanntidsovervåking og styring, og oppnå en høy grad av integrering av overvåkingssløyfen i volumet til det tradisjonelle instrumentet.
Produkt Module

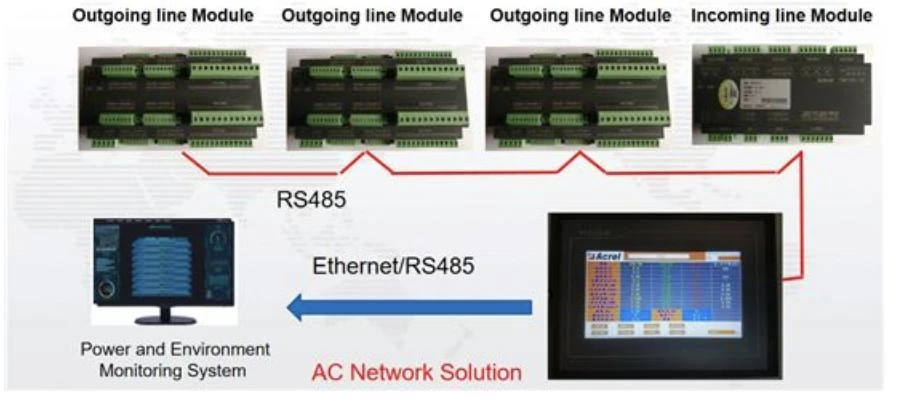

Systemnettverksdiagram
5. Cinklusjon
Acrel har gjennomført en omfattende analyse av det interne og eksterne miljøet til datasenterindustrien i lang tid, utført bransje-hot spot-analyser på nasjonal politikk og fremtidige utviklingstrender for industrien, spådd den fremtidige utviklingsretningen til industrien og forbedret ulike applikasjonsløsninger i egen bransje. Kundens behov, for å møte applikasjonsbehovene til ulike kunder.
