Flerkanals temperaturmonitor

ARTM-Pn trådløst temperaturmålingsutstyr er utviklet i samsvar med spesifikasjonen for trådløst temperaturmålingsutstyr, NB/T 42086-2016. Den er egnet for 3-35kV innendørs koblingsutstyr, inkludert innebygd koblingsutstyr, håndkjerrekoblingsutstyr, fast koblingsutstyr og sløyfenettkoblingsanlegg.

Den er også egnet for 0.4kV lavspentkoblingsutstyr som faste koblingsanlegg og skuffekoblingsanlegg. De trådløse temperatursensorene kan installeres på et hvilket som helst varmepunkt i bryteranlegget, enheten bruker den trådløse dataoverføringsteknologien for sanntidsoverføring av overvåkede temperaturdata og viser slike data på ARTM-Pn lokalt. I tillegg kan den kobles til nettverk via RS485-porten for ekstern intelligent overvåking.

Varer		Funksjoner

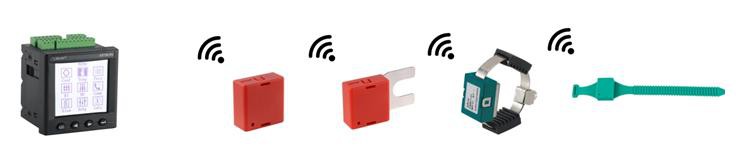

Sensor		ATE100, ATE200, ATE300B, ATE300, ATE400
Vurdert inngang	Kablingsmodus	3P3L eller 3P4L
	Spenning	100V
	Strøm	5A
	Frekvens	50 Hz
Nøyaktighetsvurdering	Strøm, spenning	0.5 klasse
	Aktiv kraft	0.5 klasse
	Reaktiv effekt	0.5 klasse
	Energi	0.5 klasse
Strømkilde		AC85~265V, DC100~300V
Strømforbruk		8W
Kommunikasjon	Protokoll	Modbus-RTU
	Baudhastighet (bps)	2400,4800,9600,19200
Miljø	Temperatur	-10 grader ~55 grader
	Luftfuktighet	Mindre enn eller lik 95 prosent
	Atmosfærisk trykk	86kPa~106kPa
MTBF		Større enn eller lik 50 000 timer

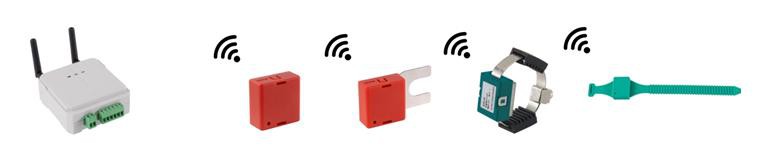

	ATE400 trådløs temperatursensor Trådløs temperaturmåling; Måler 240 poeng; 1 RS485 seriell kommunikasjon, Modbus-RTU; 2 alarmreléer; Strømforsyningsadapter med AC/DC 220V, AC/DC110V Din Rail installasjon
ATE200 trådløs temperatursensor Trådløs temperaturmåling; Måler 60 poeng; 1 RS485 seriell kommunikasjon, Modbus-RTU; Strømforsyning tilpasses med DC24V.

96*96*39 mm (L*B*H)

4-veis digital inngang 2-veis reléutgang Working Power Supply

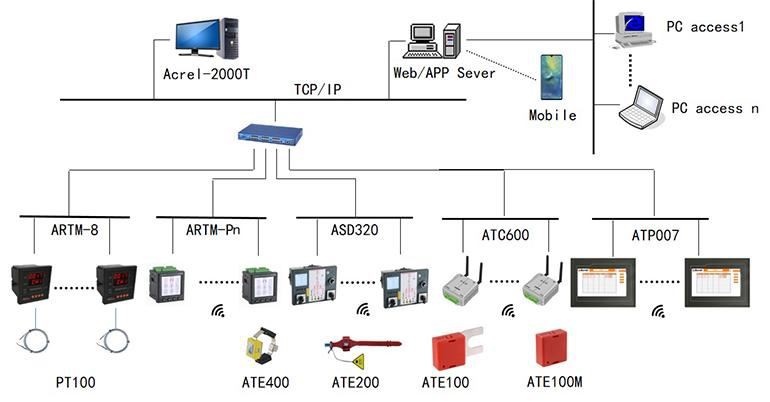

Trådløs temperaturmåling RS485 Kommunikasjon Typisk løsning

1)

2)

3)

ARTM-seriens elektriske kontakt online temperaturmålingsenhet er sammensatt av en trådløs temperaturmålingssensor og en mottaks-/displayterminal. Alle temperaturdata kan lastes opp til det trådløse temperaturmålesystemet for å realisere den omfattende overvåkingen av de elektriske kontaktene i transformasjons- og distribusjonsprosessen.

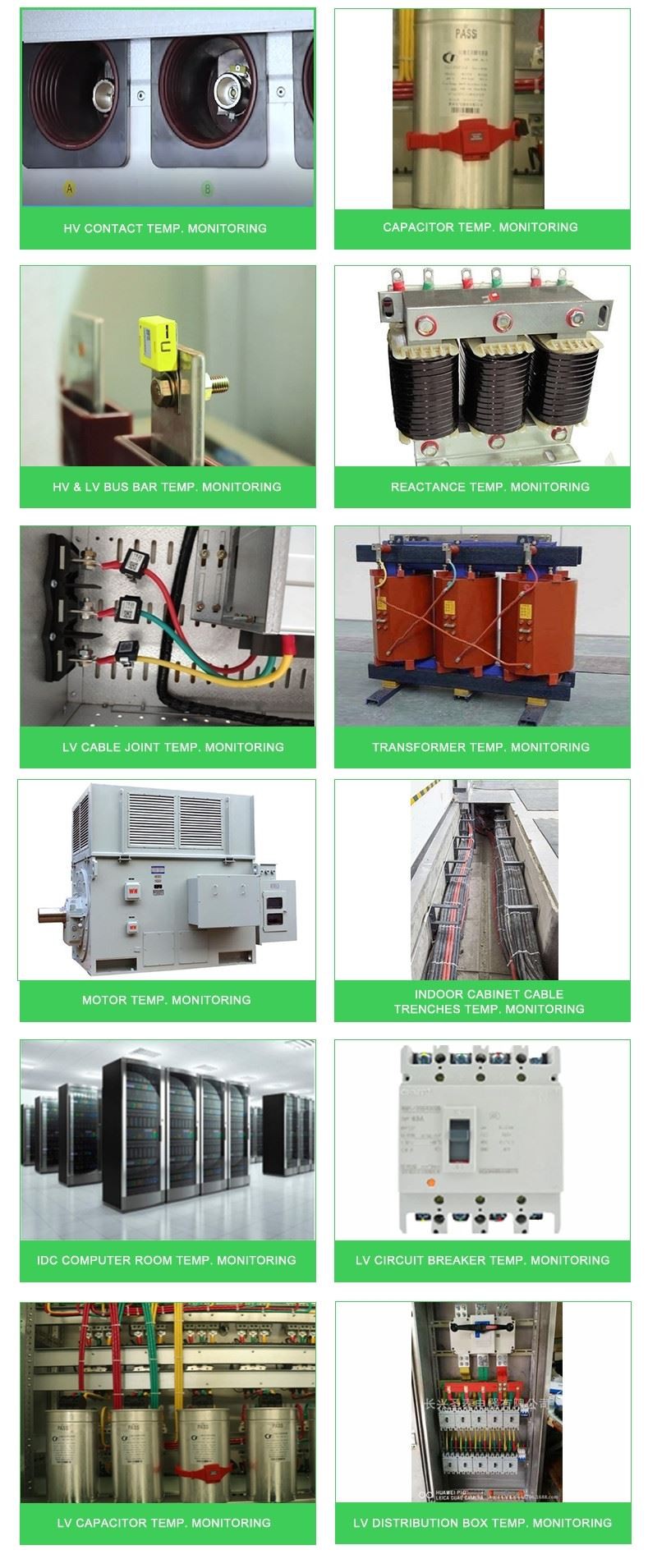

Lavspent hovedinngående skap er utstyrt med 6 punkter; kondensatorskapet er utstyrt med 3 punkter; det utgående skapet er utstyrt med 3 punkter for hver krets.
