Closed-loop Hall-strømsensor kalles også Hall magnetisk balanseringsstrømsensor. Den inkorporerer den nevnte teorien med magnetisk balanseringsteori. Med andre ord konsentrerer den ferromagnetiske feltkonsentrator magnetfeltet generert av primærstrøm og påfører det til Hall-komponenten. Deretter forsterkes spenningssignalet fra Hall-komponenten og blir inngangen til effektforsterkeren. Offsetstrømutgangen flyter gjennom den sekundære kompensasjonsspolen. Magnetfeltet generert av sekundærspolen er motsatt av feltet generert av primærstrømmen. På denne måten blir primærfeltet kompensert og Hall-effekten reduseres gradvis. Når primærfeltet er ekvivalent med det sekundære og offsetstrømmen holder seg stabil, er det den magnetiske balanseringen. Denne kretsen består hovedsakelig av elektromagnetismekonverteringskomponent, kretsforsterker og drivkompensasjonskrets.

1 Forklaring til type

2 Spes. og størrelse (enhet：mm)

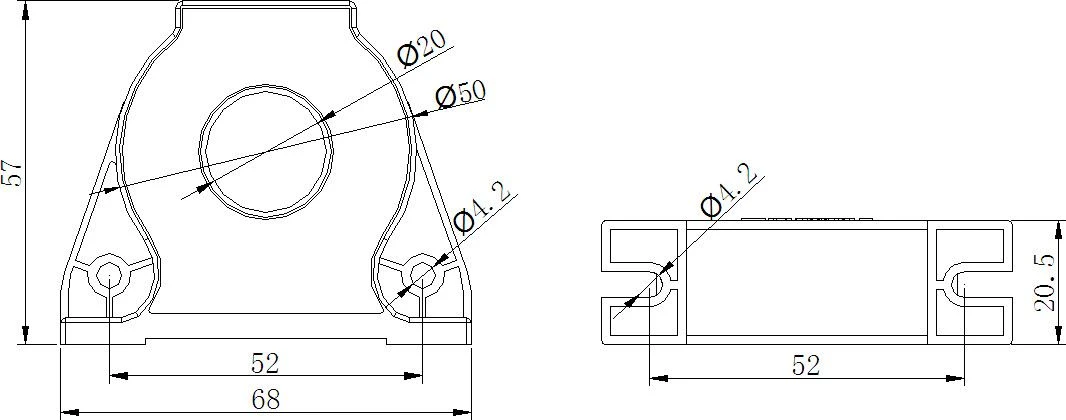

2.1 Disposisjonsstørrelse for AHBC-LTA

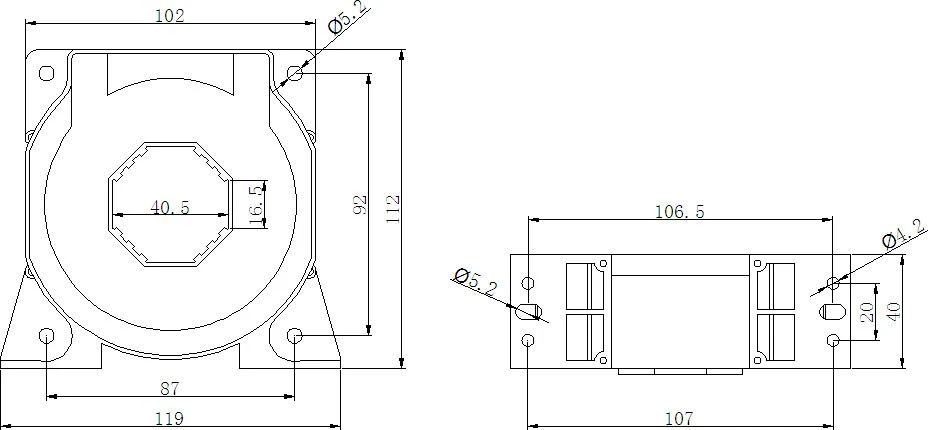

2.2 Disposisjonsstørrelse for AHBC-LT1005

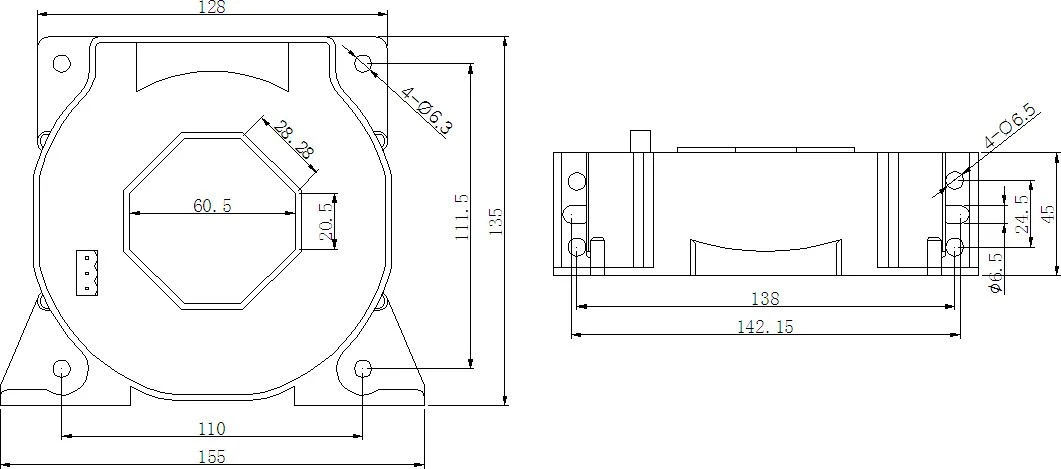

2.3 Disposisjonsstørrelse for AHBC-LF

3. Kryssreferansetabeller for spesifikasjoner. -parameter

Spesifikasjon	Merkestrøm	Strømforsyning	Nominell utgang	Måleåpning (mm)	Presisjonsgrad
AHBC-LTA	100～300A	±15V	50mA /100mA	φ 20	0.5
AHBC- LT1005	1000A	±15V	200mA	/	0.5
AHBC-LF	2000A	±15V	400mA	/	0.5
