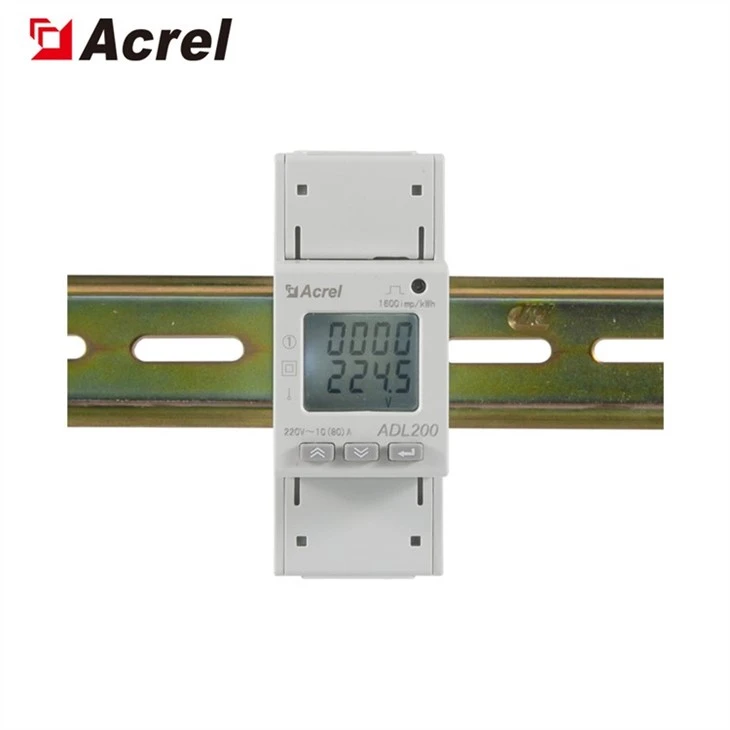

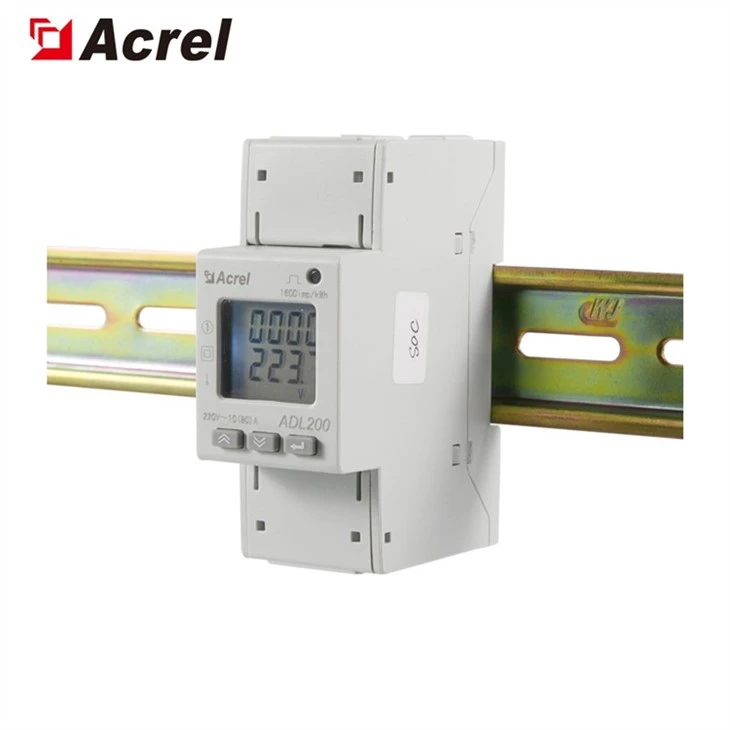

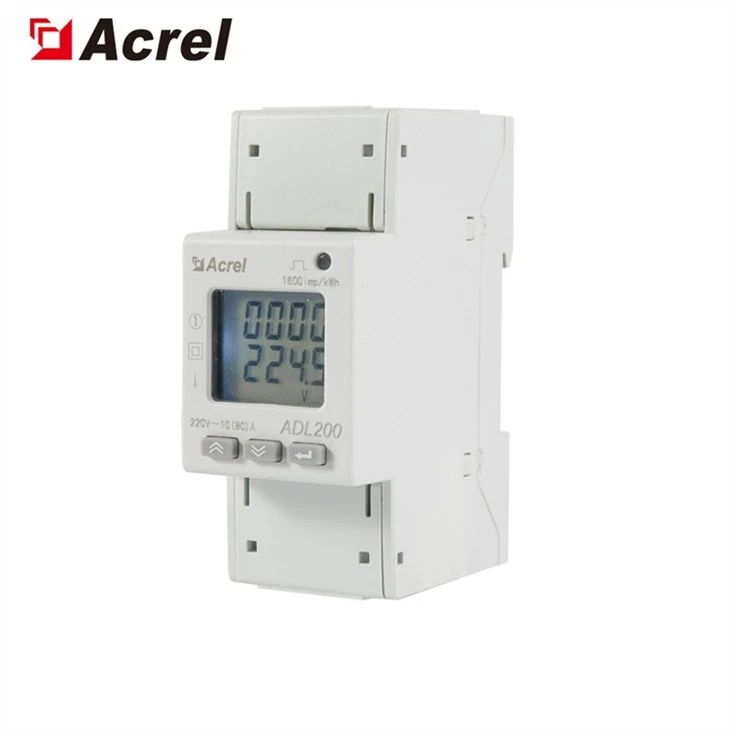

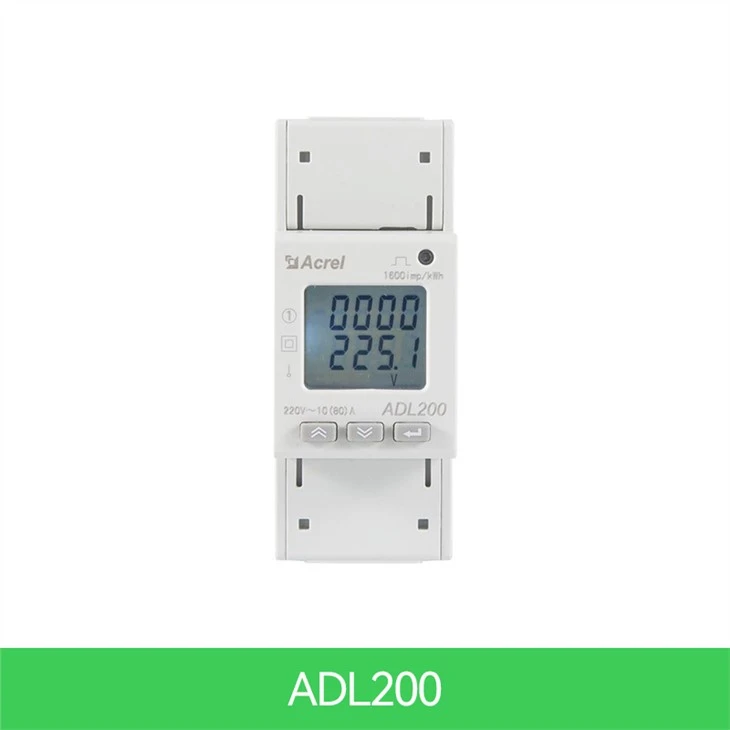

enfaset din rail kwh meter

Acrel Din Rail Enfaset AC Energimåler er designet for kraftforsyningssystem, industri- og gruvebedrifter og verktøy for å beregne strømforbruket og administrere den elektriske etterspørselen. Den har høy presisjon, liten størrelse og enkel installasjon. Den integrerer målingen av alle elektriske parametere med den omfattende strømmålingen.

Inngangsspenning	Referanse spenning	AC220V
	Referanse frekvens	50 Hz
	Kraft forbruk	<>
Skriv inn gjeldende	Grunnleggende strøm	10A
	Maksimum strøm	80A
	Starter strøm	4‰Ib
	Forbruk	<>
Målingsytelse	Nøyaktigheten av måling	1 klasse
	Utvalg av måling	000000,00 ~ 99999999 kWh
Klokkenøyaktighet	Feil≤0,5s/d
Aktiv puls	Puls bredde	80±20 ms
	Puls konstant	1000imp/kWh
Kommunikasjon	Grensesnitt	RS485(A+、B-)
	Forbindelse modus	Skjermede vridde parledere
	Protokoll	MODBUS-RTU
Funksjon	Beskrivelse av funksjon	Funksjon gir
Måling av kWh	Enfaset aktiv kWh (positiv og negativ), 3 måneder historisk energidata frosset lagring	■
Måling av elektriske parametere	Spenning, strøm, aktiv kraft, reaktiv kraft, tilsynelatende kraft, effektfaktor og frekvens	■

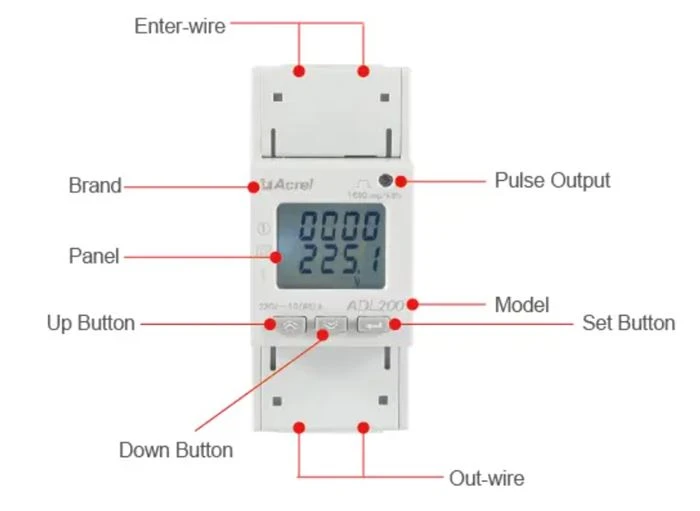

LCD-skjerm	8 biter seksjon LCD-skjerm	■
Nøkkelprogrammering	3 nøkler for å angi parametere som kode, adresse, overføringshastighet, multitariff og kommunikasjonsprotokoll	■
Pulsutgang	Aktiv energipuls-outpu	■
Multi-tariff	Tilpass 4 tidssoner, 2 tidsintervalllister, 14 tidsintervall om dagen og 4 tariffsatser	□
Kommunikasjon	Kommunikasjonsgrensesnitt: RS485, Kommunikasjonsprotokoll: MODBUS-RTU	■

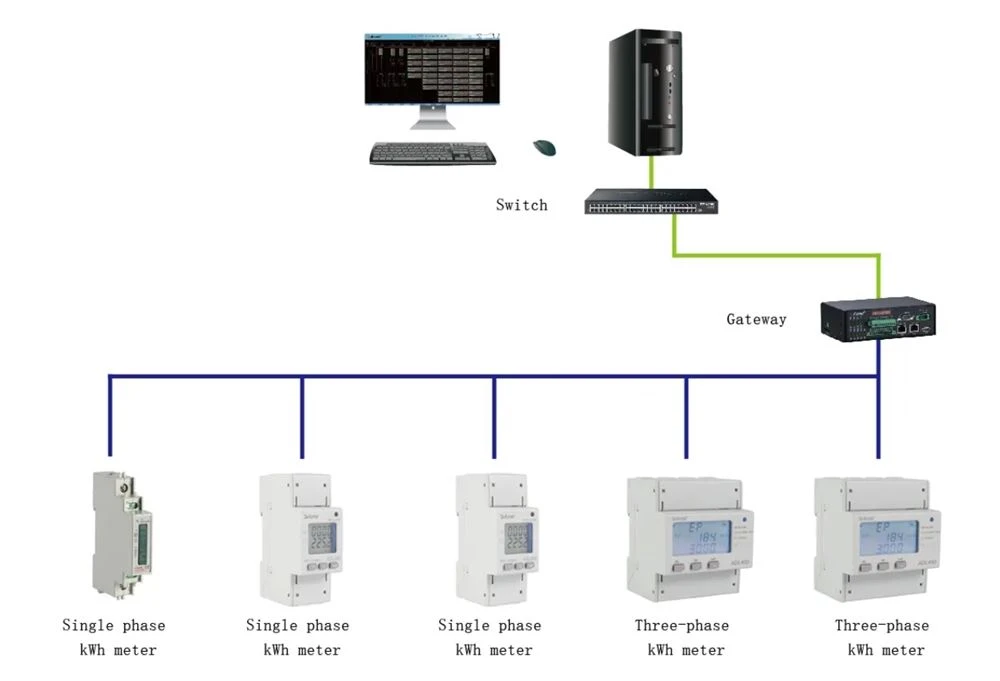

Vår enfasede kraftmåler kan teste den totale aktive kwh og måle spenning, strøm, strøm og andre elektriske parametere, også med valgfri funksjon RS485 Modbus RTU. Det er praktisk å overvåke, samle og administrere den elektriske energien. Den er utstyrt med RS485 kommunikasjonsport og tilpasset MODBUS-RTU. ADL kan brukes i alle typer kontrollsystemer, SCADA-systemer og energistyringssystemer.

●Feil ytelse: Energimåleren blinker og lyser ikke etter at den er slått på.

●Feilsøking:

1. Kontroller om ledningene til hjelpestrømforsyningen er i samsvar med

instrumentets koblingsskjema, og om ledningene er løse eller faller av;

2. Bruk en multi meter for å måle om inngangsspenningsverdien til ekstra strømforsyningen er innenfor instrumentets normale arbeidsspenningsområde.

●Feilytelse: Etter at energimåleren er slått på, er ikke skjermeffekten eller energiantallet nøyaktig.

●Feilsøking:

1. Bytt skjermgrensesnittet til energimåleren til strømgrensesnittet (aktiv P, effektfaktor λ), kontroller om strømdisplayet er negativt og om effektfaktoren er mellom

0.9-0.95, og kontroller deretter om inngangen og utgangen til den nåværende signalledningen er reversert ( Det vilt må den innkommende linjen på strømmen være i samsvar med den innkommende enden av instrumentet), Og i samsvar med ledningene på energimåleren.

●Feil ytelse: Etter at energimåleren er slått på, kan den ikke kommunisere med vertsdatamaskinen normalt.

●Feilsøking:

1. Spenningsverdien mellom måleinstrumentets kommunikasjonsutgang A og B skal være mellom +(4.4-4.5)V;

2. Kontroller om kommunikasjonsledningsmetoden er riktig kablet i henhold til ledningsdiagrammet (det vilt at instrumentets kommunikasjonsterminal A/B skal samsvare med kommunikasjonsporten A/B).
