Beskrivelse

Ved å bruke AC-samplingteknologi kan elektriske energimålere i PZ-serien måle mange elektriske parametere i trefasenettet som strøm, spenning, strøm, elektrisk energi osv. direkte eller indirekte. Den kan brukes til lokal visning og kobles til kontrollutstyret for å danne et måle- og kontrollsystem.

Utstyrt med RS-485-kommunikasjonsporten, som bruker kompatibel Modbus-RTU-protokoll, kan målere bytte elektrisk parametersignal til standard analog utgang, med fire-kanals (to-kanals) svitsjinngang / to-kanals svitsjingsutgang. Basert på ulike krav kan elektriske parametere for transformasjonsforhold, alarm, kommunikasjon osv. settes opp og styres med taster på frontplaten.

Målere i PZ-serien har et høyt pris-ytelsesforhold og kan erstatte tradisjonelle elektriske transdusere og målemålere. Som en avansert intelligent, digital front-end-innsamlingskomponent, har disse elektriske målerne blitt mye brukt i forskjellige kontrollsystemer, SCADA-systemer og energikildestyringssystemer.

Egenskaper

1. Telleren til Three Phase Energy Meter har gode forseglings- og anti-interferenseffekter slik at den kan sikre nøyaktig måling.

2. Høyere nøyaktighet for spenning: Klasse 0.2, aktiv energi: Klasse 0.5. Spenning kan kobles til 660V.

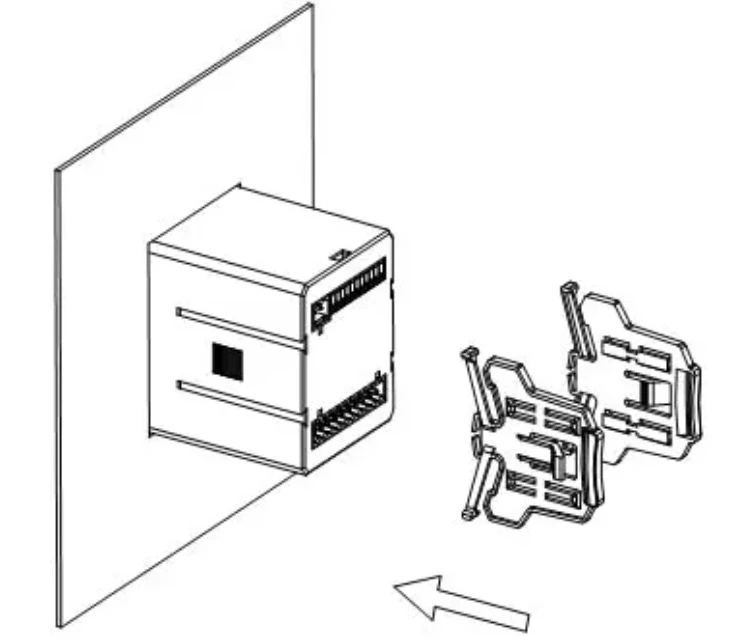

3. 92*92/88*88-designen gjør installasjonen mer praktisk og sparer tid.

4. Den klare LCD/LED-skjermen lar deg se dataene tydeligere og forhindrer feil.

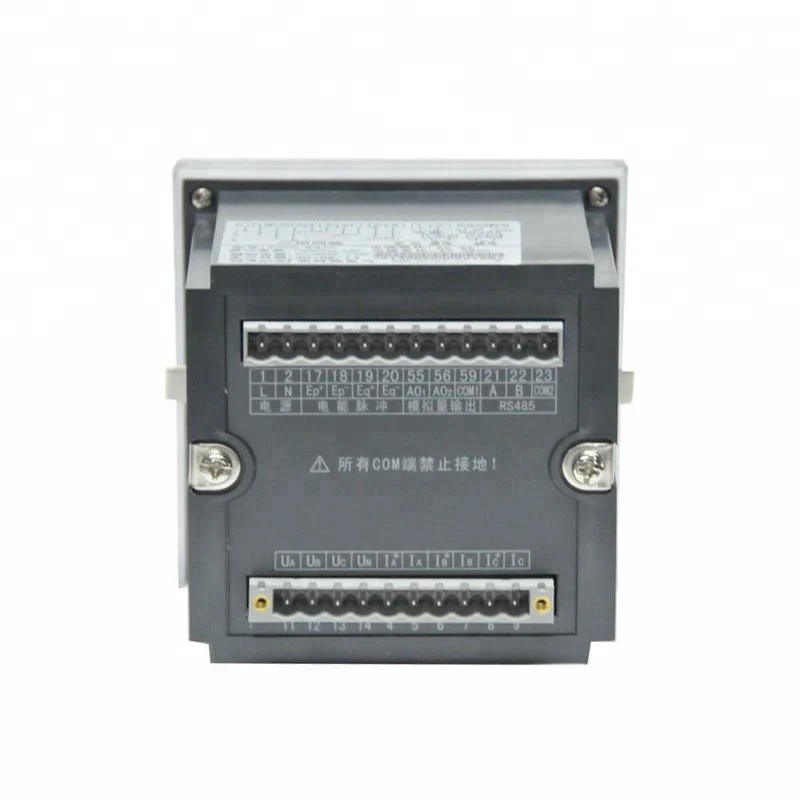

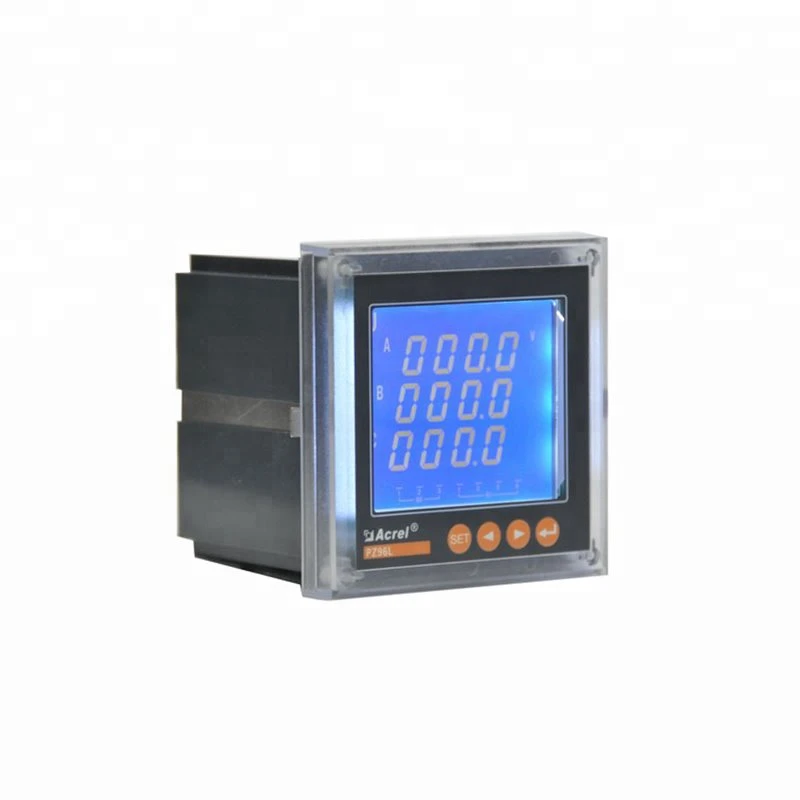

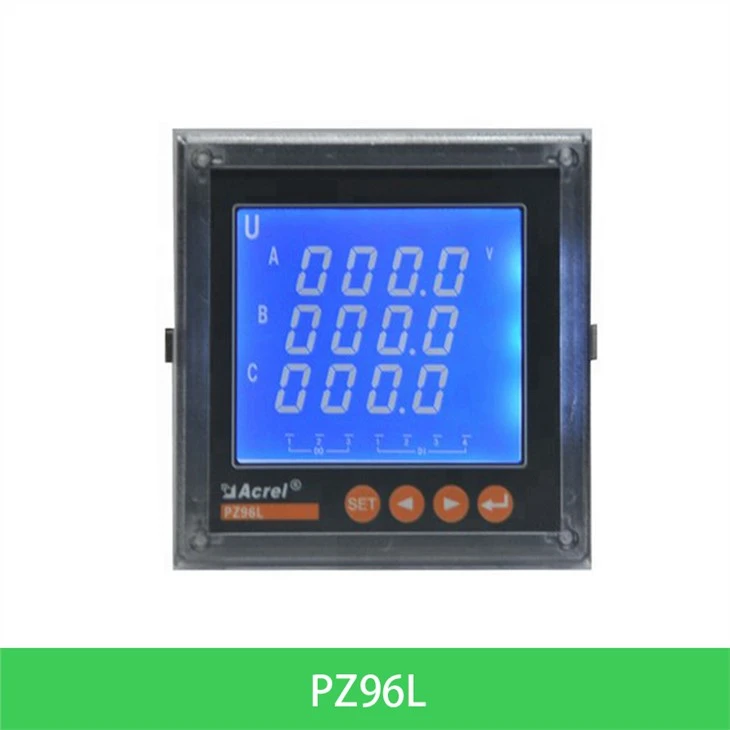

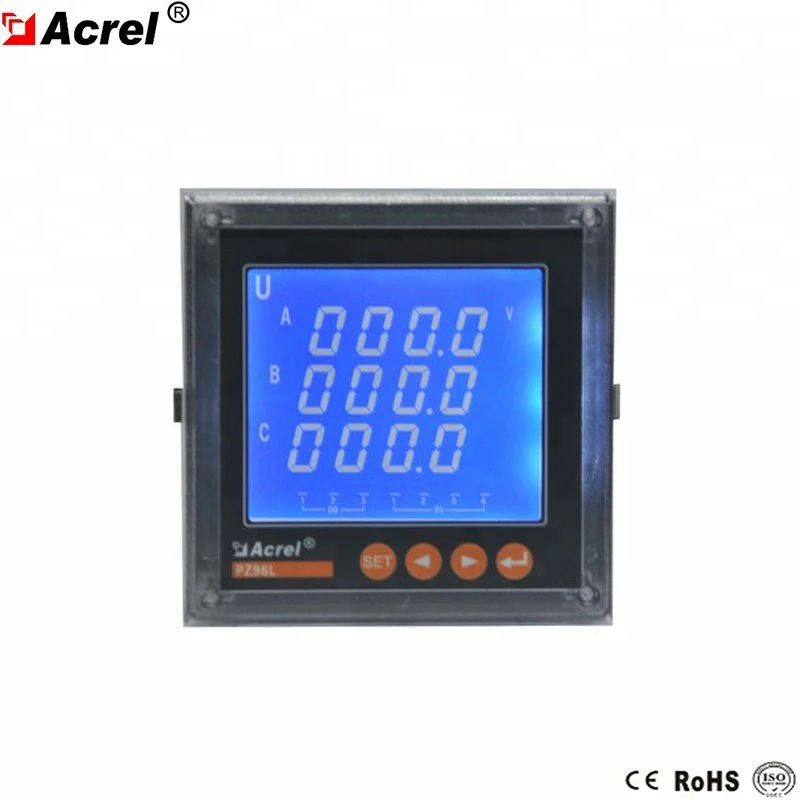

Utseende

Parameter

Prosjekt			Pområde
Spesifikasjon			3 fase 3 ledninger, 3 fase 4 ledninger
Inndata	Koble		45-65HZ
	Frekvens		3-fase 3-leder, 3-fase 4-leder
	Spenning	overbelastning: 1,2 ganger vurdering (kontinuerlig); 10 ganger vurdering i 1 sekund
		strømforbruk: < 0.2VA
	Nåværende	overbelastning: 1,2 ganger vurdering (kontinuerlig); 10 ganger vurdering i 1 sekund
		strømforbruk: < 0.2VA
Produksjon	Elektrisk energi		Utgangsmodus: 2-kanal åpen-samler fotokobler puls
			Pulskonstant: 10000, 40000, 160000 imp/kWh
	Kommunikasjon		RS485-port, Modbus -RTU-protokoll
	Vise		LED- eller LCD-skjerm, still multiplikasjonskraft, alarm, bytteindikasjon etter ønske; For 1-kanals analog, viser relatert programmerbar innstilling
Funksjon	Bytte inngang		2-kanals eller 4-kanals passiv tørr kontaktinngangsmodus
	Bytte utgang		1 aktiv fotokobler utgang
			Utgangsmodus: 2-kanals relé INGEN kontaktutgang
	Analog utgang		Utgangsmodus: 1, 2 eller 4 kanals utgang, 0 - 20mA,4 - 20mA programmerbar
			lastekapasitet Mindre enn eller lik 500Ω
Nøyaktighetsklasse	Frekvens {{0}}.05Hz, reaktiv elektrisk energi 1 klasse, andre 0.5klasse
Strømforsyning	DC100~350V; AV 85~265V; (For å instrumentere skal kabling råde)		strømforbruk<5VA
Sikkerhet	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Utvalg av		Modbus RTU:1~ 247;
Miljø	Temperatur	Arbeid: -10 grader ~ pluss 55 grader lagring: -25 grader ~ pluss 75 grader
	Luftfuktighet	Mindre enn eller lik 93 prosent RH Ikke-kondenserende
	Høyde	Mindre enn eller lik 2500m
