Oversikt

Acrel BD-serien elektrisk sender er en enhet som kan isolere og overføre elektriske parametere, Denne trefasestrøms svingeren fungerer som en sender som konverterer vekselstrøm eller spenning til lineær DC analogt signal ved å isolere inngang og utgang. Produktene overholder GB / T 13850-1998-standarden.

Funksjon

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fase-/ledninger	1P2 W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4 W	—	—	○	○	○	○
Innspill	Spenning	Direkte L-L	Opptil 480 V AC
		Direkte L-N	Opptil 276 V AC
		Med ekstern PT	○	○	○	○	○
	Strøm	Direkte	Opptil 5A AC
	Strøm	Med ekstern CT	○	○	○	○	○
Ytelse	Normal verdi	DC: 4-20mA、0-20mA, 0-5V, 0-10V, så videre
	Belastningsmotstand	Gjeldende utgang≤600Ω Spenningsutgang≥1000Ω
	Krusning av innhold	<0.5% peak="">
Måle	Spenning	□	—	—	□
	Strøm		—	—	□	□	□
	Aktiv/reaktiv kraft	—	—	—	—	□	□
	Tilsynelatende kraft	—	—		—	□	□
	Kraftfaktor	—	—	R	—	□
	Frekvens					□	□
Måling av energi	±KWh	—	—	—	—	—	○
Nøyaktighetsklasse	0.5%
Kommunikasjon	Grensesnitt: RS485 Protokoll: Modbus-RTU			—
Analog utgang	LIKE 0-5V,0-10V,0-20mA,4-20mA
Puls utgang

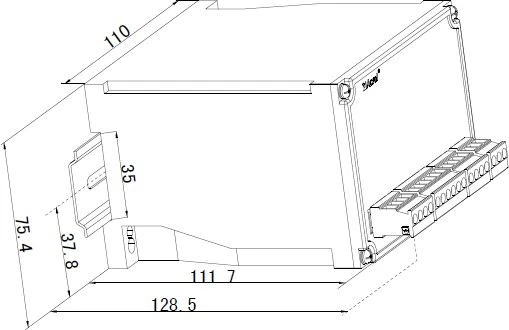

Dimensjoner(mm)	Hus (WxHxD)	138 X 76 X 24	119 X 75 X 55	119 X 75 X 55	112 X 110 X 75	112 X 110 X 75	112 X 10 X 75
Ekstra kraft		85-265V AC / DC, DC24V, DC48V
Temperatur	Operasjon	-10 til 55 °C
Temperatur	Lagring	-25 til 70 °C
Fuktighet		Opptil 95 %, ingen kondens
Installasjon		(Skinne) DIN35 festes på avlukke med skruer
Standarder		GB/T 13850

'○': Ja '—' Nei '' Valgfritt


	Strømtransduser i BD-3P-serien ● Spenning\Strøm\Strøm\Effektfaktor\Frekvens ● Overbelastning: 1,2 ganger av den nominelle verdien ● Analog utgang DC 0-5V / 0-10V / 0-20mA / 4-20mA

BD-AI-serien enfaset strømtransduser ● Vekselstrøm ● Overbelastning: 1,2 ganger av den nominelle verdien ● Analog utgang DC 0-5V / 0-10V / 0-20mA / 4-20mA
