Informasjon

Karakteristisk

1) Kommunikasjon:RS485/Modbus-Rtu

2) Multikrets:A pluss B uavhengig 2 krets DC24V utgang

3) Vurdert U og jeg:U:AC 220V/380V I:5A

Funksjon

·A pluss B uavhengige 2 kretser trefaset hovedlinjesamleskinnes spenning, strøm, aktiv effekt, reaktiv effekt, tilsynelatende effekt, effektfaktor, aktiv energi, reaktiv energi, Null-til-jord spenning, lekkasjestrøm, nullsekvensstrøm, totalt harmonisk innhold (THD), 2-63 harmoniske, omgivelsestemperatur og fuktighet.

·8 byttestatusinnganger,

·4 koblingsstatusutganger, 2 lekkasjeovervåking

·3 RS485-kommunikasjoner

Installasjon

DIN 35mm

Dimensjon (L*B*H):

180*90*45

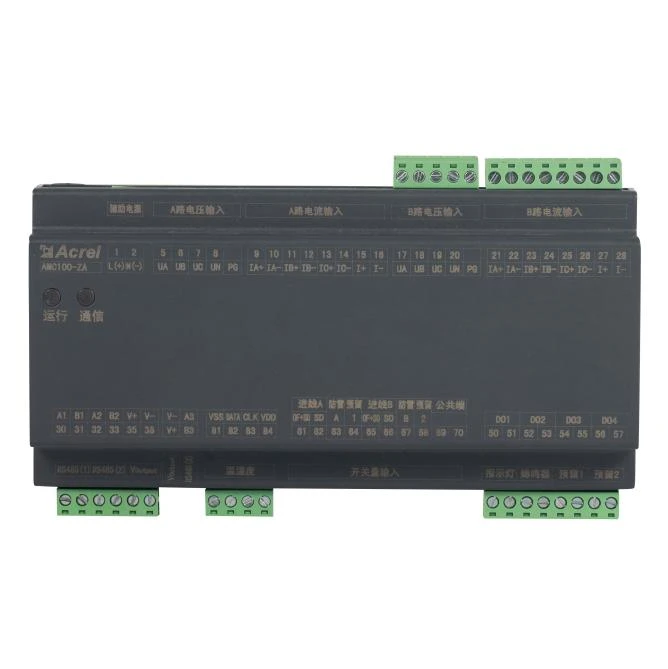

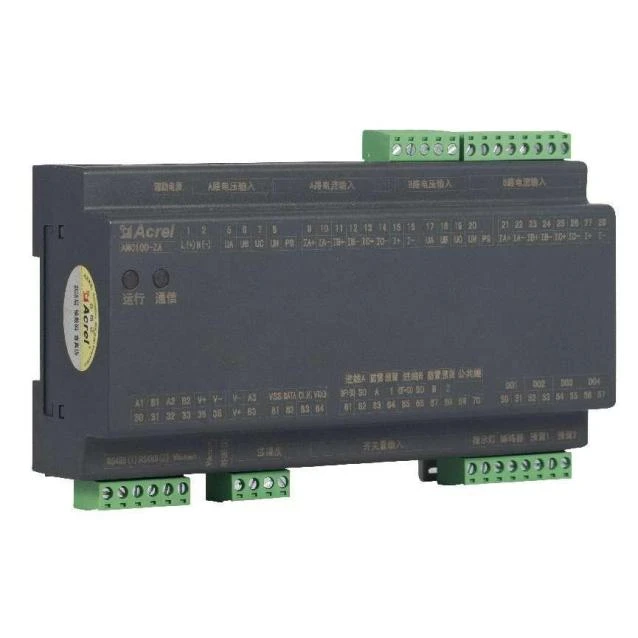

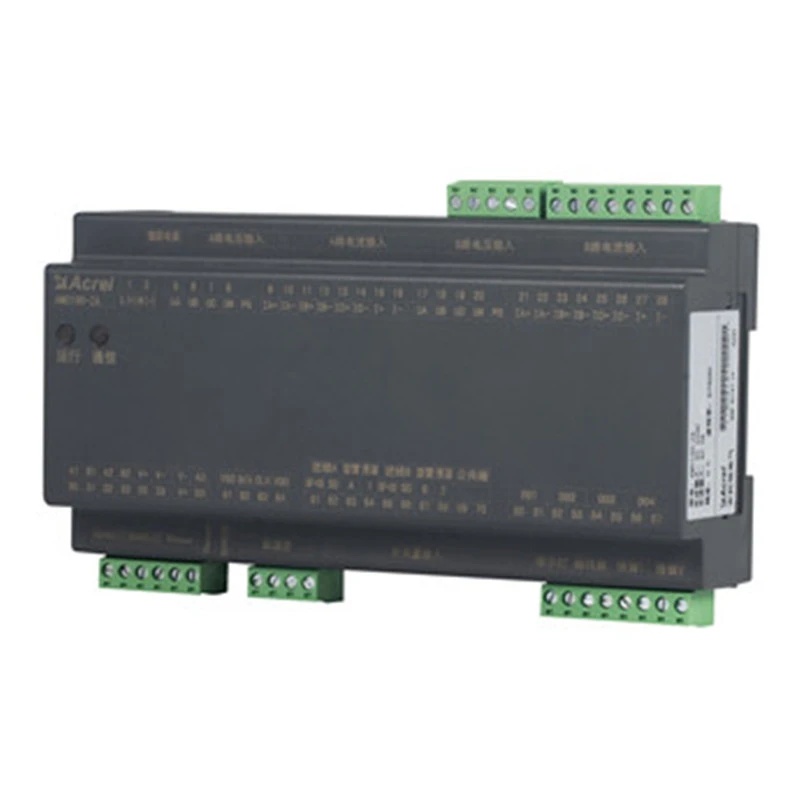

Utseende

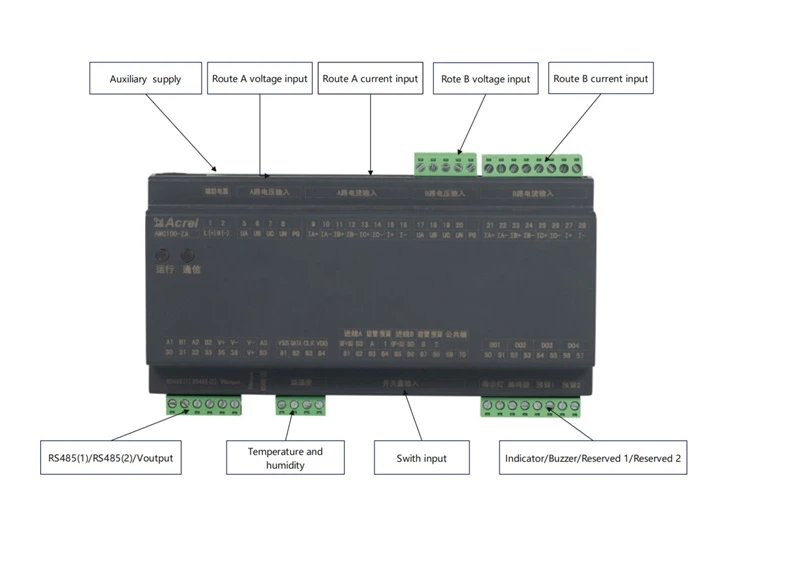

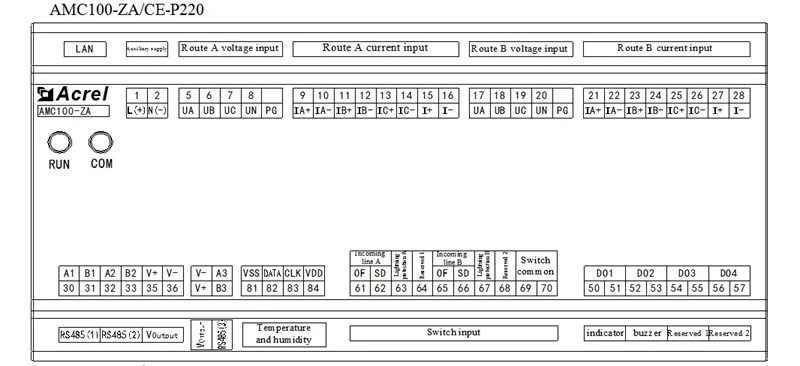

Kabling

Parameter

Distribusjonssystem		AC
Bussspenning	Merkespenning	220V
	Målingsrekkevidde	±20 prosent
	Overbelastning	Øyeblikkelig spenning 2 ganger/sek
Nåværende innkommende krets	Vurdert	Sekundær 5A
	Område	0-6A
	Overbelastning	Kontinuerlig 1,2 ganger, momentant 10 ganger/sek
Nøyaktighet	Innkommende linje	Spennings-/strømnivå {{0}}.2, aktiv effekt/energinivå 0.5, reaktiv effekt/energinivå 1
	Temperatur	±1 grad
	Luftfuktighet	±5 prosent
Frekvens		AC45-65Hz
Hjelpestrømforsyning		AMC100-ZA: signal for å ta strøm (mindre enn eller lik 15W) AMC100-ZA-P220: 220V uavhengig strømforsyning AMC100-ZA-P24: DC 12-24 V uavhengig strømforsyning
Isolasjonsmotstand		Isolasjonsmotstanden mellom alle terminaler og de ledende delene av skallet er ikke mindre enn 100MΩ
Bryter utgang		4 kanaler 3A 250VAC/3A 30VDC
Bytt inngang		8 tørre noder
Kommunikasjon		1 isolert RS485/Modbus-RTU til bakgrunnssystemet 1 RS485/Modbus-RTU til berøringsskjerm 1 RS485/Modbus-RTU tilkobling nedstrøms modul Valgfri 1-kanal Ethernet kommunikasjonsfunksjon

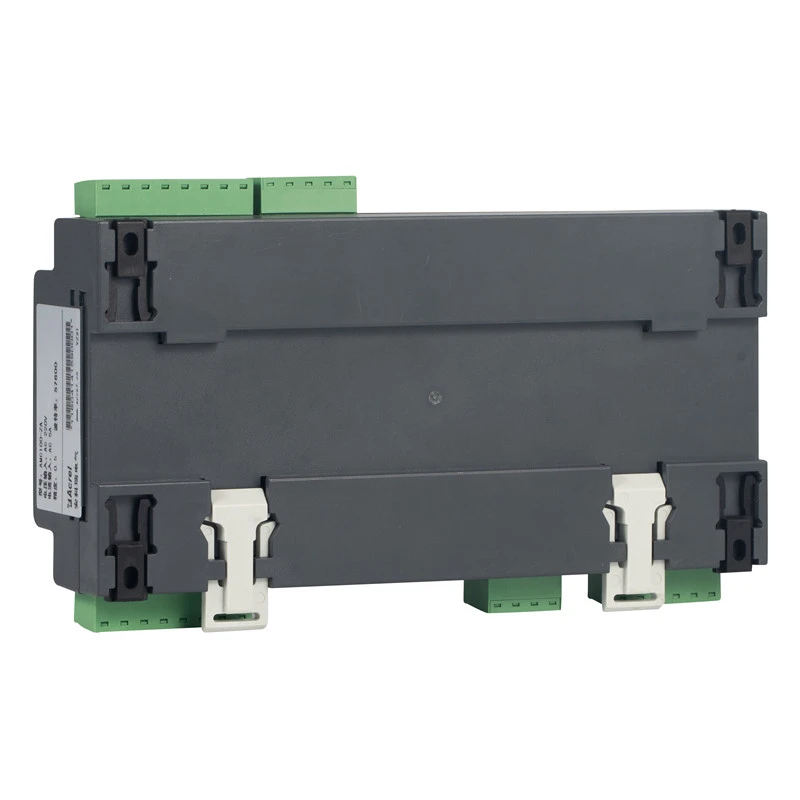

Installasjon		DIN35mm skinne eller bunnplate installasjon

Sitat

Form	Type	Funksjon	FOB Shang Hai (USD)
	AMC100-ZA	Overvåking av full effektparametere til A pluss B-dobbelt trefaset AC-innkommende krets, 8 svitsjestatusinnganger, 4 svitsjestatusutganger, 2 lekkasjeovervåking, 1 temperatur- og fuktighetsdeteksjon, 3 RS485-kommunikasjoner	148
	AMC-FA30	Overvåk parametrene for full effekt for totalt 30 grener av A plus B doble AC-uttak og 1 RS485-kommunikasjon	133
	AMC-FA48	Overvåk parametrene for full effekt for totalt 48 grener av A pluss B doble AC-uttak og 1 RS485-kommunikasjon	177
	AMC-FAK30	Overvåk parametrene for full strøm og bryterstatus for totalt 30 grener av A plus B doble AC-uttak og 1 RS485-kommunikasjon	177
	AMC-FAK48	Overvåk parametrene for full strøm og bryterstatus for totalt 48 grener av A pluss B doble AC-uttak og 1 RS485-kommunikasjon	237
	AMC100-ZD	Overvåker spenningen, strømmen, kraften og elektrisk energi til 2 uavhengige innkommende linjer A pluss B, 8 svitsjeinngang, 4 svitsjeutganger, 1 temperatur- og fuktighetsdeteksjon og 3 RS485-kommunikasjoner	148
	AMC100-FD30	Overvåk full effektparametere for A pluss B doble DC utgående linjer i totalt 30 grener og 1 RS485-kommunikasjon	133
	AMC-FD48	Overvåk de fulle effektparametrene til A pluss B doble DC utgående linjer i totalt 48 grener og 1 RS485-kommunikasjon	177
	AMC100-FDK30	Overvåk parametrene for full effekt og svitsjestatus (aktiv) til A pluss B dobbel DC-uttak 30 grener og 1 RS485-kommunikasjon	177
	AMC100-FDK48	Overvåk parametrene for full effekt og svitsjestatus (aktiv) til A pluss B dobbel DC-uttak 48 grener og 1 RS485-kommunikasjon	237
