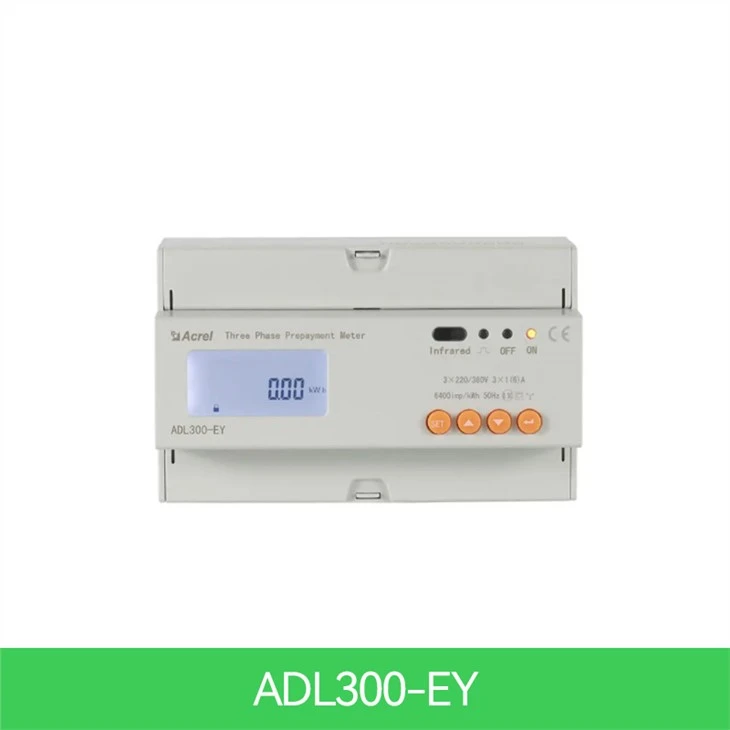

Trefaset forhåndsbetalt energimåler

● Måling: 3-fase kWh (klasse 0,5s), kVarh, aktiv kraft, reaktiv kraft, strøm, spenning og etc
● Nominell spenning: 3x380 ~ 456V AC & 45 ~ 65Hz (spenningssignalinngang fungerte også som strømforsyning av meter)
● Nominell strøm: 3x10(80)A AC (direkte tilkobling); 3x1(6)A AC (tilkoblet via CTer)
● Kommunikasjon: RS485 (MODBUS-RTU); Infrarød
● Automatisk kontroll: Innebygd holderelé for bryter på-av-kontroll
● Multi-rate&Multi-tariff: 4 tariffpriser (Spike, Peak, Valley og Flat kWh Enhetspris)

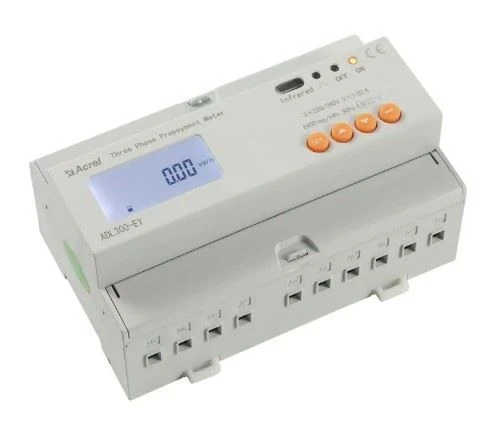

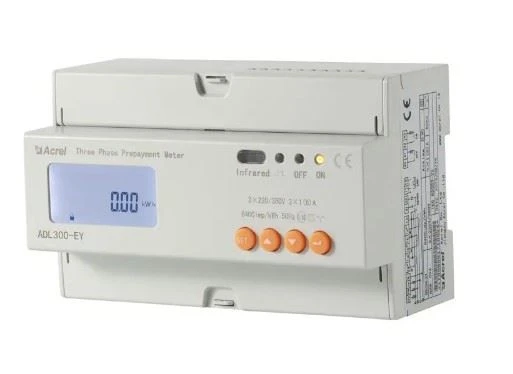

● Modell: ADL300-EY

Beskrivelse

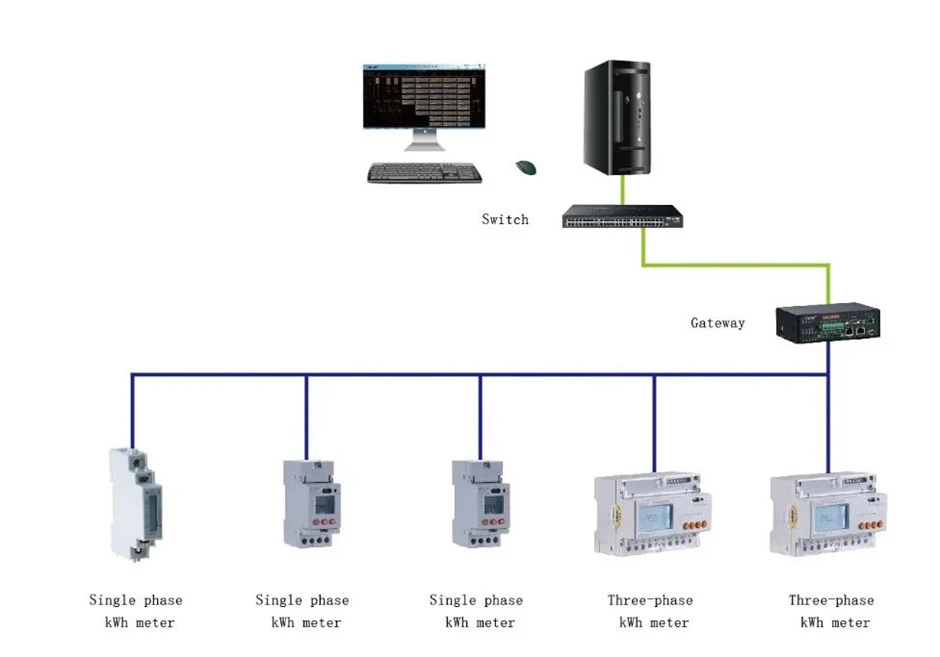

Akkurat nå har Acrel tre forhåndsbetalte energimålere, ADL100-EY enfasede forhåndsbetalte målere med introkontroll, ADL300-EY trefasede forhåndsbetalte målere med introkontroll og ADF400L forhåndsbetalte energimålere, de er mye brukt til å beregne henholdsvis enkelt- og trefaset aktiv energi på frekvensen av 50 Hz. Måleren har funksjoner av forhåndsbetalt, lastkontroll og RS485 kommunikasjon, etc. Innvendige målere har en liten holdepause for å realisere strømmen på eller av. Med Acrel IoT EMS-plattformen kan du realisere fjernkontroll av strømmen. Disse målerne oppfyller de relaterte tekniske kravene til elektroniske kraftmålere i IEC62053-21, IEC62053-22 standarder.

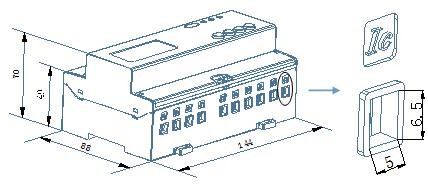

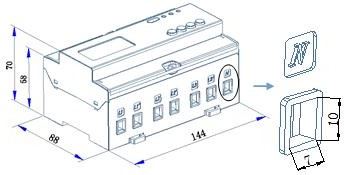

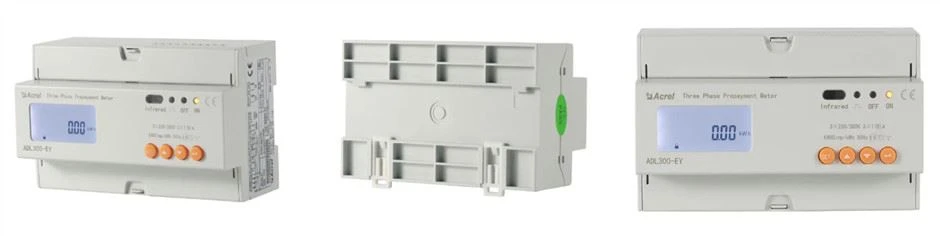

Utseende

Parametere

Teknisk parameter		ADL300-EY
Spenning	Referansespenning	3×220/380V
	Referanse frekvens	50 Hz
	Forbruk	<4va(each>
Strøm	Skriv inn gjeldende	1(6)A,10(80)A
	Starter gjeldende	Koble til direkte: 0.004 Ib, koble til via CT: 0.002In
	Forbruk	<4va (maximum="">
Måling prestasjon	Nøyaktigheten til Måle	0.5s klasse
Klokkenøyaktighet		Feil ≤0,5s/d
Aktiv puls	Puls bredde	80 ms±20 ms
Aktiv puls	Puls konstant	6400imp/kWh,400 imp/kWh
Communicati på	Grensesnitt	RS485(A+、B-)
	Tilkoblingsmodus	Skjermede vridde parledere
	Protokoll	MODBUS-RTU

Funksjon

Navn på funksjon	Beskrivelse av funksjon		Funksjon skaffe
	ADL300-EY	ADL100-EY
Måling av kWh	Total aktiv kWh (positiv og negativ totalt)		■
Måling av elektrisk Parametere	U、I 、P、Q、S、PF、F		■
Forhåndsbetalt modus	Gjennom RS485 kommunikasjon forhåndsbetalt lading, datakryptering		■
Kontroll	Innebygd underholdsrelé med høy kapasitet for å oppnå laste inn av/på-kontroll		■
LCD-skjerm	8 biter seksjon LCD-skjerm		■
Kommunikasjon	Kommunikasjonsgrensesnitt: RS485, Kommunikasjon protokoll: MODBUS-RTU		■
Multi-tariff	4 tariffsatser, 14-tidsintervall om dagen		□F
