Produktbeskrivelse

Acrel AMC Series Panel Three Phase AC Power Meter, intelligent kraftinnsamlings- og overvåkingsenhet er en smartmåler designet for strømovervåkingsbehov for kraftsystemer, industri- og gruvebedrifter, verktøy og intelligente bygninger. Den integrerer måling av strømparametere (for eksempel enfaset eller trefaset strøm, spenning og aktiv kraft). Kraft, reaktiv kraft, tilsynelatende kraft, frekvens, kraftfaktor) og strømovervåking og vurderingsstyring.

Samtidig har den en rekke perifere grensesnittfunksjoner for brukere å velge mellom: med RS485 kommunikasjonsgrensesnitt kan MODBUS-RTU-protokollen møte behovene til administrasjon av kommunikasjonsnettverk; 4-20mA analog utgang kan tilsvare målte elektriske parametere, oppfylle DCS Slike grensesnittkrav; med bryterinngang og reléutgang kan innse funksjonen til "fjernsignal" og "fjernkontroll" av strømbryterbryter.

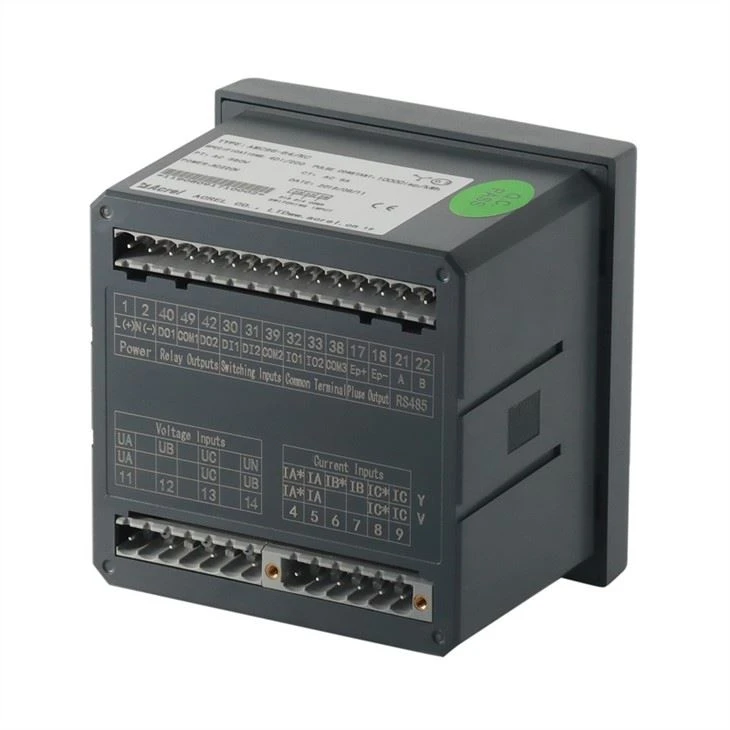

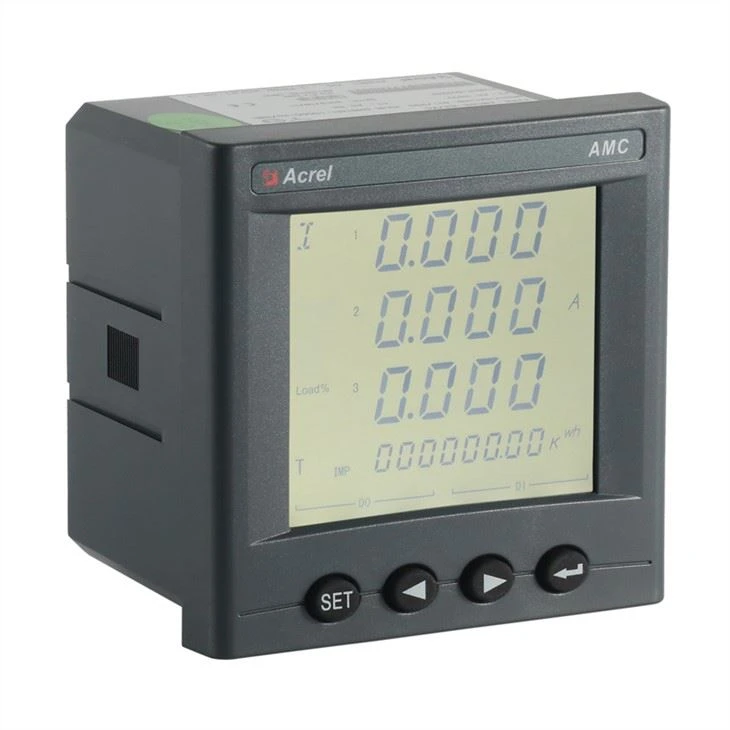

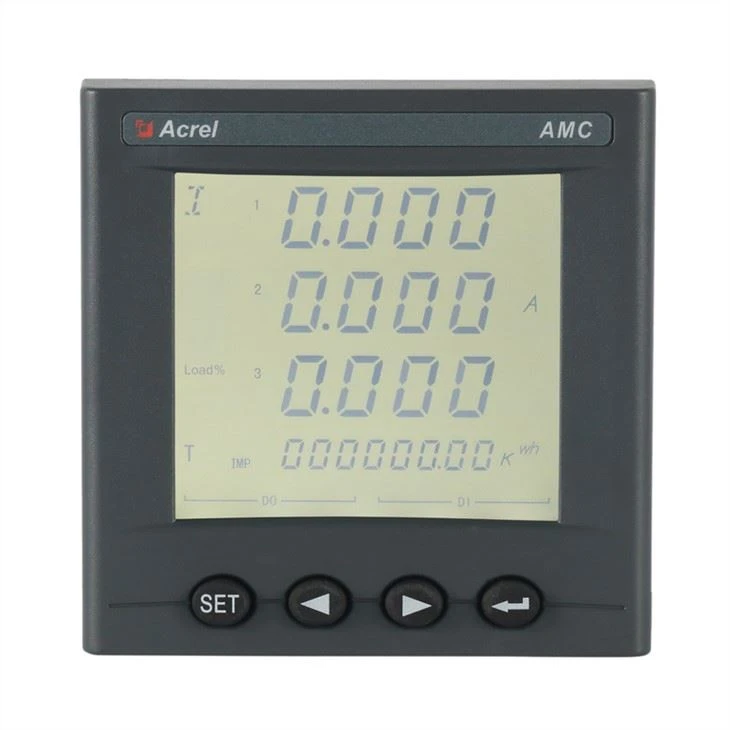

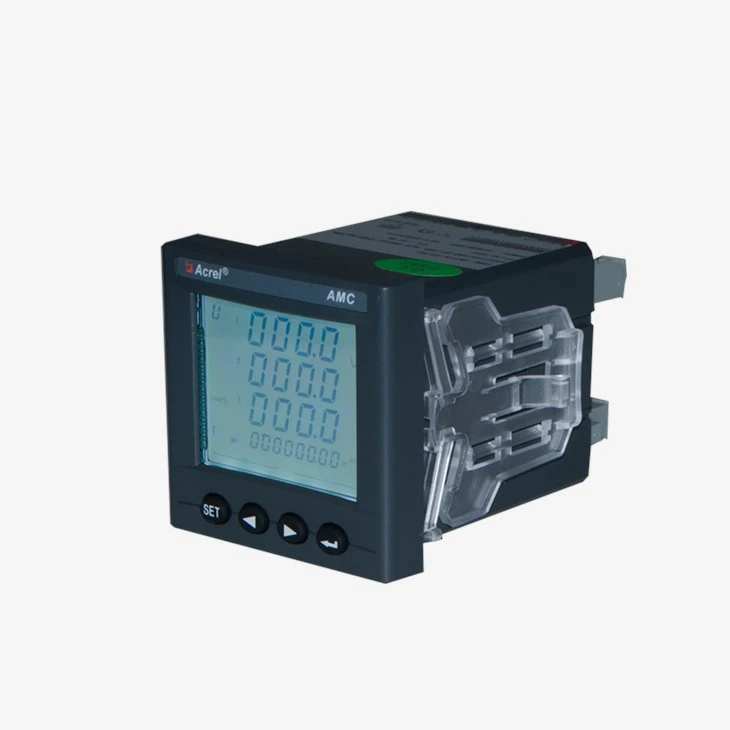

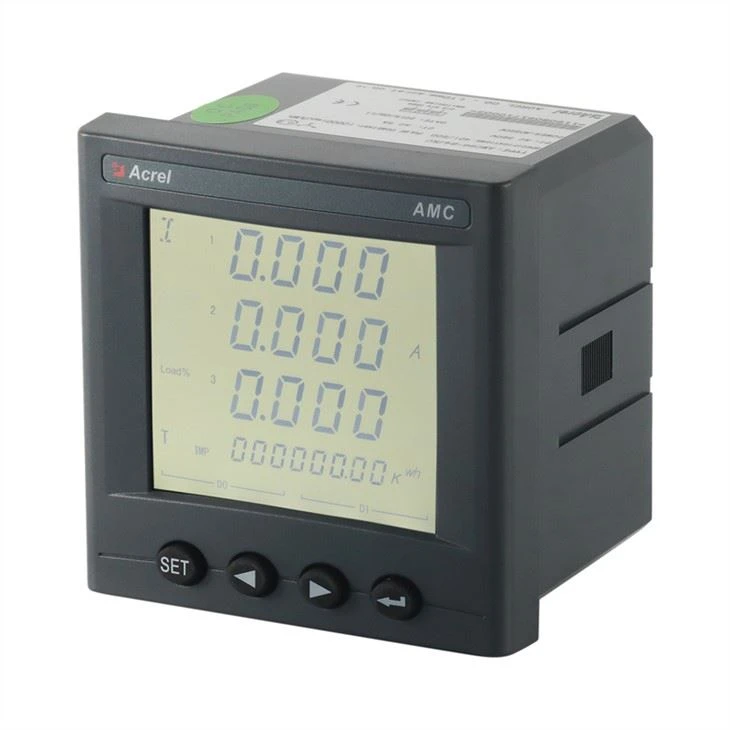

Utseende

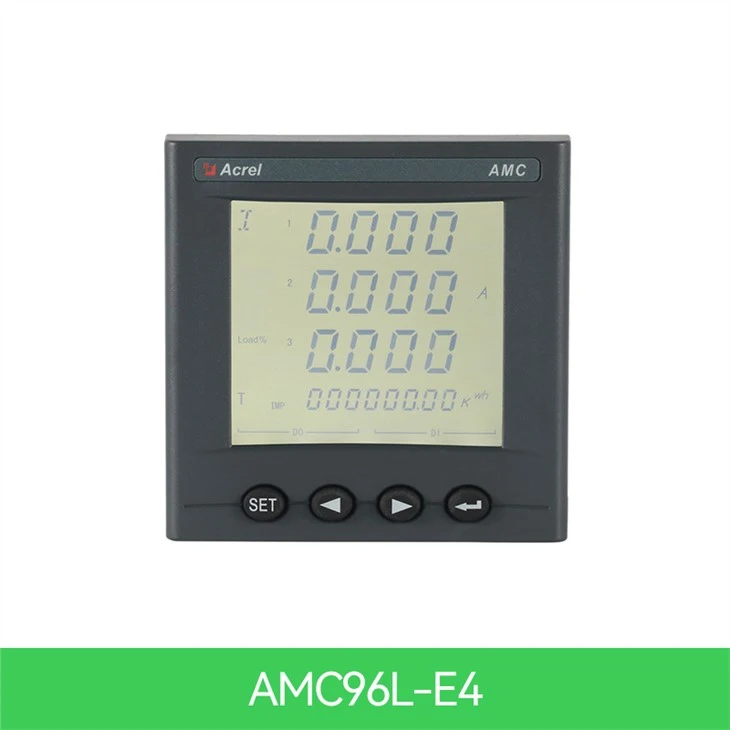

LED/LCD-skjermgrensesnitt med høy lysstyrke, parameterinnstilling og kontroll gjennom knapper, ideelt for strømovervåkingssystemer i sanntid. Kan erstatte konvensjonelle kraftsendere og måleinstrumenter direkte. Som en intelligent, digital front-end oppkjøpskomponent har instrumentet blitt mye brukt i ulike kontrollsystemer, SCADA-systemer og energistyringssystemer.

Parametere

Tekniske parametere			Verdi
Innspill	Forbindelse		3-fase-3-leder, 3-fase-4-leder
	Frekvens		45-65 Hz
	Spenning		Vurdering: Trefaset: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、 3×380V/660V (660V)(bare 96 størrelse) Merk:72-profil ikke egnet for høyspenningsapplikasjoner
			Overbelastning:1.2 fold rating {kontinuerlig) : 2 fold rating for 1 sekund
			Strømforbruk:<>
	Strøm		Vurdering: AC IA、5A
			Overbelastning: 1,2 ganger vurdering (kontinuerlig);10 fold rating i 1 sekund
			Strømforbruk:<>
Ytelse	Elektrisk energi		utgangsmodus: åpen samler foto-kobler puls
			Pulskonstant: 10000imp/kWh (innsettelig),se koblingsskjema for detaljer;
	Kommunikasjon		RS485port, Modbus -RTU-protokoll, DLT645-protokoll (versjon 07 og 97), overføringshastighet 1200 ~ 38400
Funksjon	Bytte inndata		Tørr kontaktinngang, innebygd strømforsyning;
	Bytte utgang		Utgangsmodus: Reléet åpner vanligvis kontaktutgangen
			Kontaktkapasitet: AC 250V/3A、 DC 30V/3A
	Analog utgang		1-5V,4 - 20mA
Nøyaktighetsklasse			frekvens: 0,05hz, strøm、voltage: 0.2 klasse, reaktiv kraft: l .0klasse, reaktiv elektrisk energi: l .0class, aktiv effekt: 0.5klasse, aktiv elektrisk energi: 0.5class,2-31th harmonisk måling:±1 %
Strømforsyning			AC 85-265V DC 100V-350V	strømforbruk≤10VA
Sikkerhet	Strømfrekvens tåler spenning		Mellom strømforsyning / / svitsjing utgang / / strøminngang / / spenningsinngang og sending / / kommunikasjon / / pulsutgang / / koblingsinngang AC 2 kV 1min; Mellom strømforsyning、switching utgang、Gjeldende inngang、spenningsinngang AC 2 kV 1min; Mellom sending、kommunikasjon、Pulse Output、switching inngang AC 1kV 1 min;
	Isolasjon motstand		Input、Output-ende til maskinkabinett >100MΩ
Miljø		Temperatur	arbeid: -25°C~+65°C oppbevaring: -40°C ~+80°C
		Fuktighet	≤93 %RH uten kondens
		Høyde	≤2500m

Beskrivelse av funksjon

Funksjon	Beskrivelse av funksjon	Funksjonen gir
Måling av kWh	Aktiv kWh (positiv og negativ)	■
	Reaktiv kWh (positiv og negativ)	■
	A.B, C delt fase positiv aktiv energi	■
Måling av elektriske parametere	U、I	■
Måling av elektriske parametere	P、Q、S、PF、F	■
Måling av harmonikk	2 ~ 31ST spenning og strøm Harmonisk	£
LCD-skjerm	12 biter seksjon LCD-skjerm, bakgrunnslys	■
Nøkkel programmering	4 nøkler til kommunikasjon og sett Parametere	■
Pulsutgang	Aktiv pulsutgang	■
Analog Analog utgang	2DI2DO	■
Kommunikasjon	Kommunikasjonsgrensesnitt: RS485, Kommunikasjonsprotokoll: MODBUS-RTU	■
SOE	Oppføring for hendelse	£

( ■ innenfor £ valgfritt )

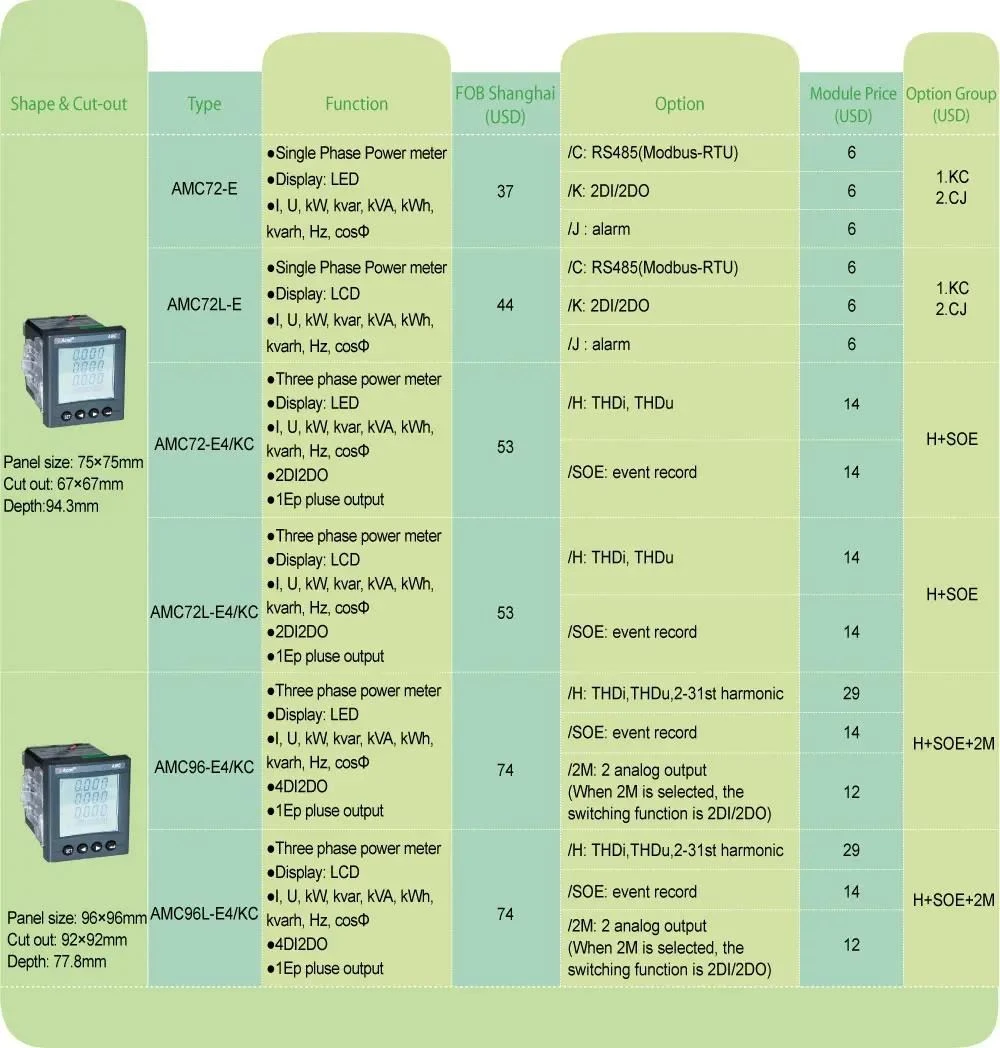

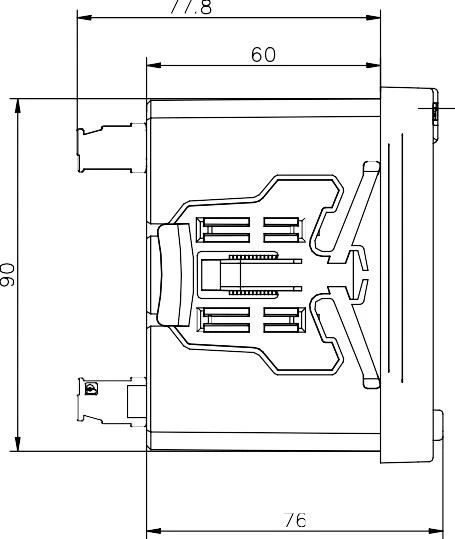

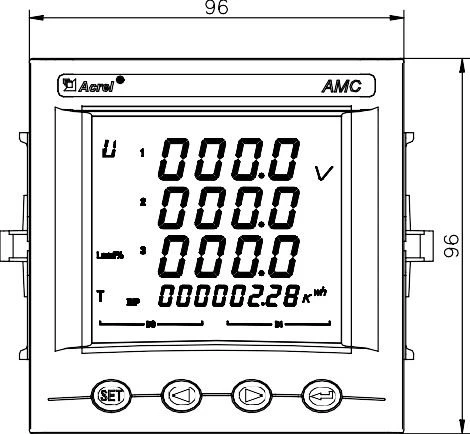

Dimensjoner

Omriss	størrelse på frontplate		boligstørrelse			størrelse på utskjæring
Omriss	bredde	høyde	bredde	høyde	dybde	bredde	høyde

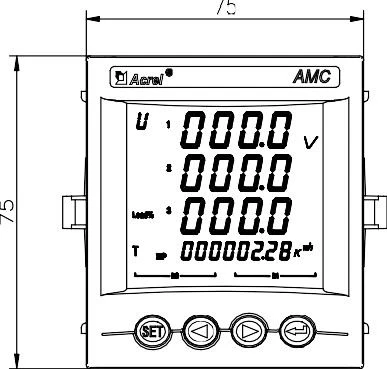

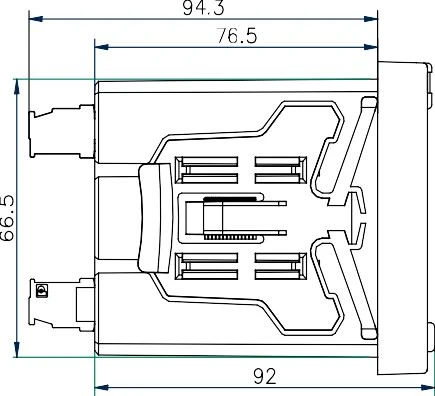

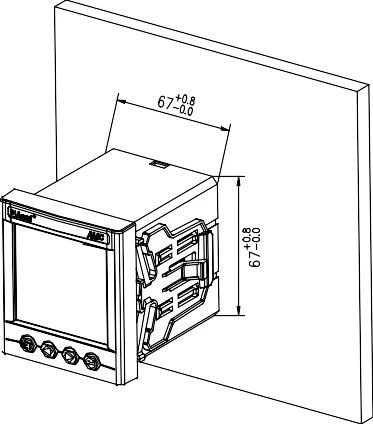

72 kvadrat	75	75	66.5	66.5	94.3	67	67
96 kvadrat	96	96	90	90	77.8	92	92
