I et enkelt omformersystem er måleren koblet direkte til omformeren. Hvis omformeren din har en innebygget inntektsgradsmåler (RGM; omformeren refereres til som en inntektsgradig omformer), kan du koble til en ekstern måler på samme buss som RGM. Acrel har AGF-AE-D/200 ferdig med EMC-utførte utslipps- og utstrålingstestrapporten og FCC klasse B for industri og boliger.

Måler elektrisk service			Enheter

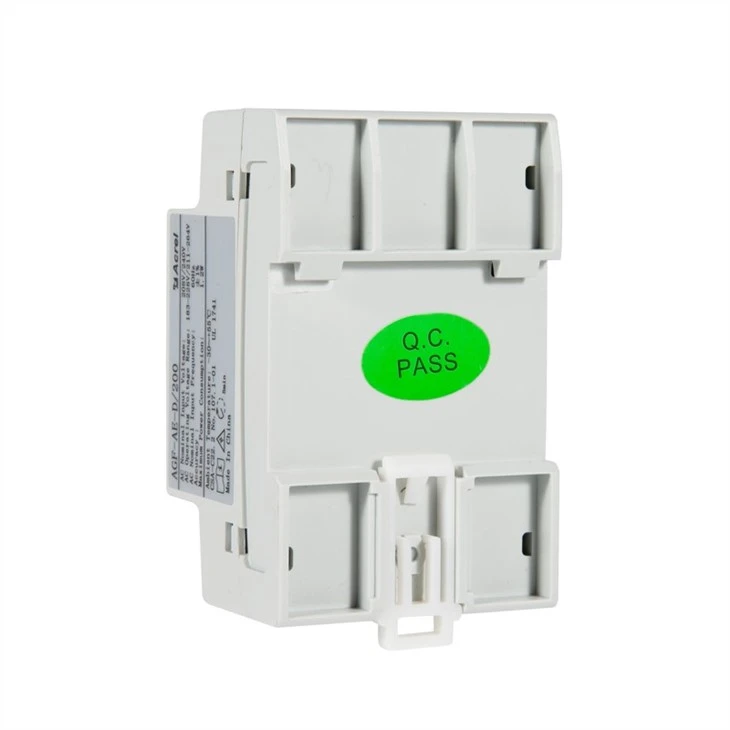

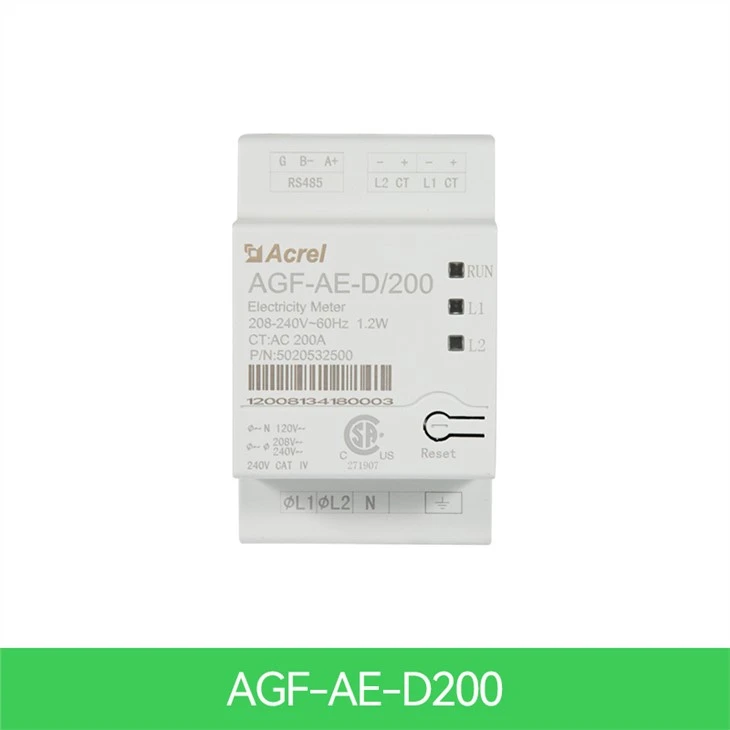

	AGF-AE-D/100	AGF-AE-D/200
Nominell spenning-LinetoN	120		V
Nominell spenning-Lineto Line	208/240		V
Utvidet spenningsområde	88 prosent ~110 prosent
AC frekvens	60		Hz
Grids støttet	L1/L2/N/PE
Strømforbruk	1.2		W
Kommunikasjon
Måler kommunikasjonsgrensesnitt	RS 485
Responstid	Mindre enn eller lik 1		S
Meters nøyaktighet
Nominell RMS-strøm	100	200	A
1 prosent -100 prosent av CT-strøm	±0.5	±0.5	prosent
Nåværende transformatorer
Antall leverte strømtransformatorer	2
Dimensjoner	I.D:15O.D:35	70.5×54.5×39(H×W×D)	mm
Standard samsvar
Sikkerhet	UL1741
Installasjonsspesifikasjoner
Dimensjoner (H×B×D)	54.1×87.8×52		mm
Vekt	0.2		kg
Driftstemperaturområde	-30~55		grad
Relativ fuktighet (ikke kondenserende)	5-90		prosent
Monteringstype	DIN-skinne, 35 mm

	Nøyaktighet AGF-AE-D/100: 100A AGF-AE-D/200: 200A Frekvens 60 Hz Strømforsyning (selvforsyning) AC85-265V eller DC100-350V; strømforbruk Mindre enn eller lik 10VA Inngangsforbruk mindre enn 0.2VA
Inngangsforbruk Mindre enn 0.2VA Dimensjon (L*B*H) 54,1*87,8*52 mm Installasjon DIN 35 mm

Vår PV/solar inverter energimåler i enkelt inverter system, måleren er koblet direkte til inverteren. Dersom omformeren har en innebygd revenue grade meter (RGM; omformeren er referert til en revenue grade inverter), kan våre kunder koble til en ekstern måler på samme buss som RGM.

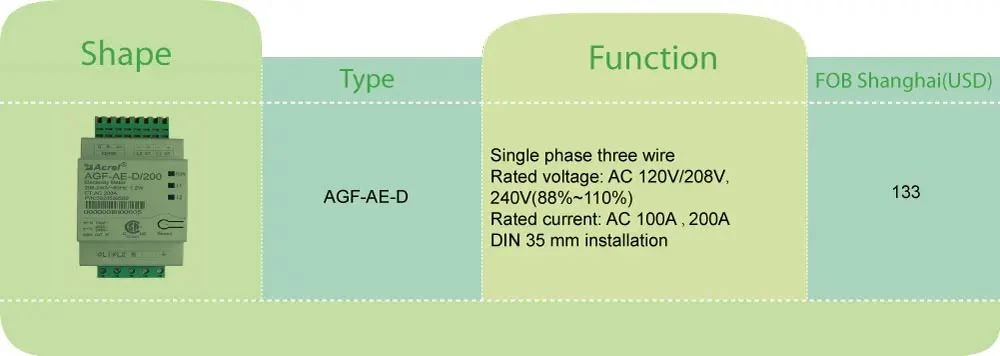

Type	Funksjonsbeskrivelse
AGF-AE-D/100	1. Strømstyring for solcelle / energilagringssystem 2. Full effektmåling, høyhastighets dataoppdatering 3. Din Rail installert 4. Enkel installasjon med 2 eksterne strømtransformatorer med delt kjerne 0-100A
AGF-AE-D/200	1. Strømstyring for solcelle / energilagringssystem 2. Full effektmåling, høyhastighets dataoppdatering 3. Din skinne installert 4. Enkel installasjon med 2 eksterne strømtransformatorer med delt kjerne 0-200A

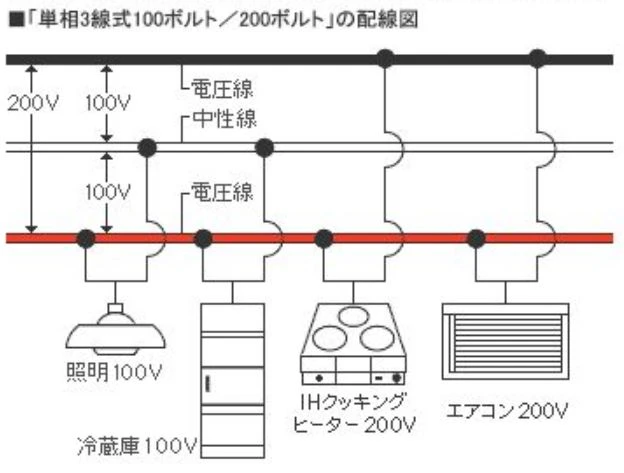

* Enfase 2 kanal 3 ledning

* Merkespenning AC 120V/208V,240V (88 prosent ~110 prosent)*Mærkestrøm: AC 100A

* Nominell frekvens: 60HZ

* Kommunikasjon: RS485, SunSpec-protokoll

* UL1741 installert i utgangen til omformere, omformere, kontrollere og sammenkoblingssystemutstyr for bruk med distribuerte energiressurser

(35 mm Din Rail Installasjon)

1. Slå av vekselstrøm før du klemmer på strømtransformatorer.

2. Installer CT-ene rundt lederen som skal måles. Split-core CT-er kan åpnes for 3 installasjoner rundt en leder. Anylon-kabelbånd kan festes rundt CT-toppen for å forhindre utilsiktet åpning.

3. Installer CT med pilen som peker mot rutenettet for forbruks- eller eksportmåling.

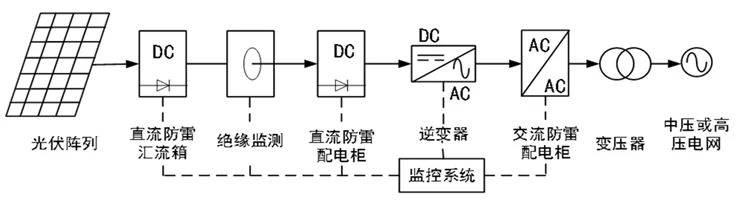

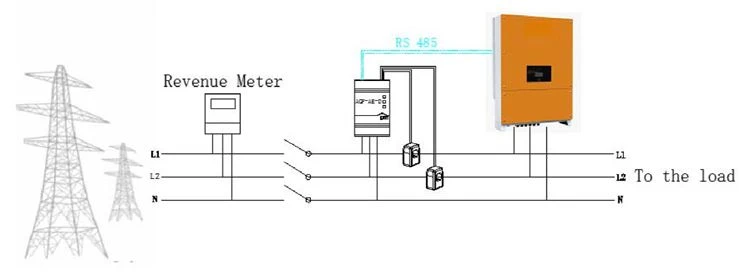

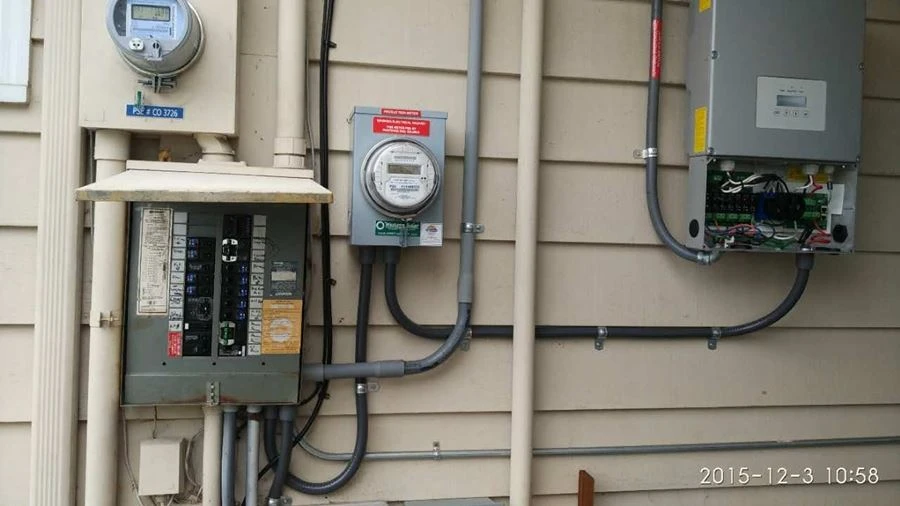

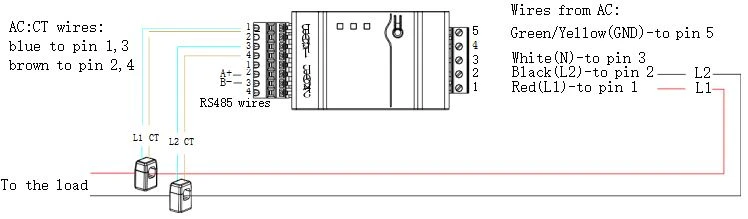

Hvis du kobler måleren til omformeren, se koblingsskjemaet.

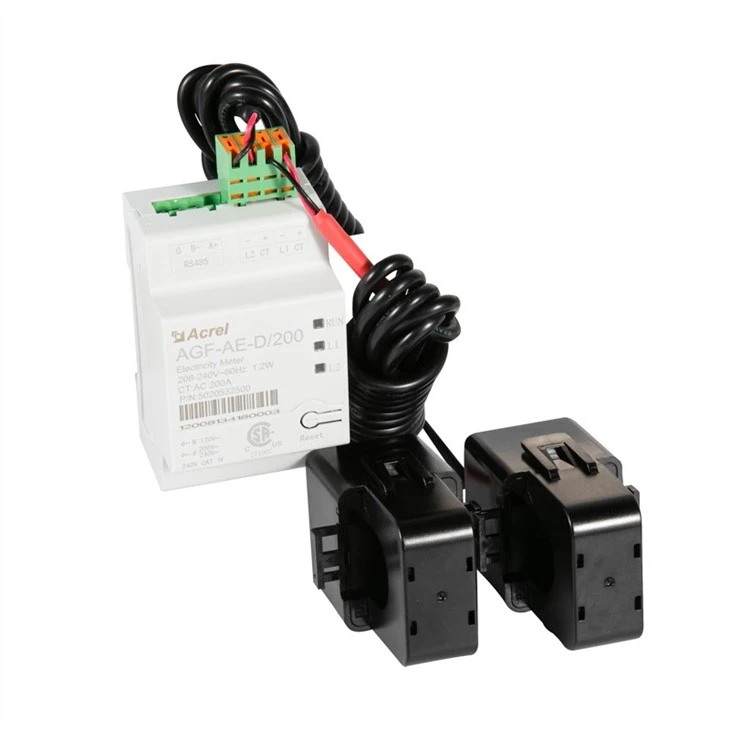

Strømtransformatoren pakkes sammen med måleren.
