Beskrivelse

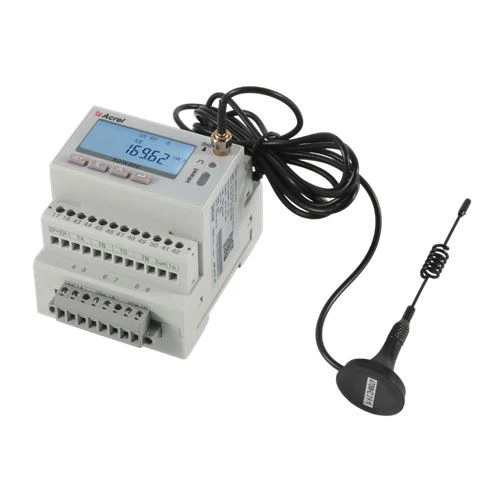

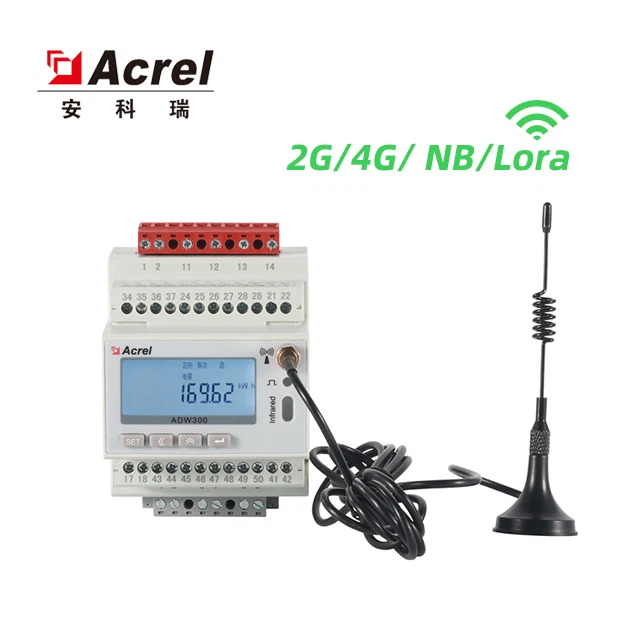

Acrel Wireless Three Phase Energy Meter brukes hovedsakelig til å måle tre faser av aktiv energi på lavspenningsnettverk. Denne trådløse energimåleren har fordeler, inkludert kompakt størrelse, høy presisjon, rike funksjoner. I henhold til forskjellige krav.
Det er mange kommunikasjonsfunksjoner som RS485-kommunikasjon, 2G, NB, 4G, WiFi som legger til den nye nåværende prøvetakingsmodusen ved hjelp av en ekstern transformator. Den kan installeres fleksibelt i distribusjonsboksen for å oppnå undervare elektrisk energimåling, drifts- og vedlikeholdsovervåkning eller strømovervåkingskrav for forskjellige regioner og forskjellige belastninger.

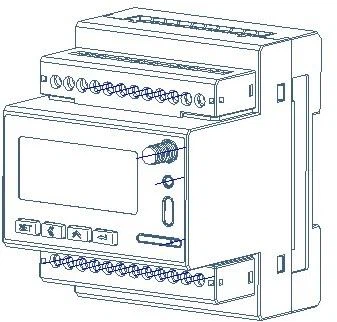

Utseende
 |  |  |
Med fremveksten av LPWAN-teknologier (Low Power, wide-area networking), som Acrels LoRa-enheter og LoRaWAN open protocol, viser nye smarte strømmålingsløsninger seg å være et overbevisende alternativ til andre tilkoblingsalternativer for både Internet of Things (IoT) nettverk og smarte nettapplikasjoner. Lora/LoRaWAN energimålere tillater innsamling av energimåleravlesninger og overfører data over flere kilometer for aggregering.
Parametere
Spenningsinngang | Nominell spenning | 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V |
Referanse frekvens | 50 Hz | |
Forbruk | <0.5va(each> | |
Gjeldende inndata | Skriv inn gjeldende | 3×1(6)A; 3×1(6)A(ADW300W, 3×20(100)A (ADW300W) |
Start gjeldende | 1‰Ib (klasse 0,5S), 4‰Ib (klasse 1) | |
Forbruk | <1va(each> | |
Hjelpekraft | Strømforsyning | AC85 ~ 265V |
| Strømforbruk | <> | |
Målingsytelse | Standard | IEC62053-22:2003, IEC62053-21:2003 |
Aktiv energi nøyaktighet | Klasse 0,5S(ADW300), klasse1 (ADW300W) | |
Temperatur nøyaktighet | ±2°C | |
Puls | Bredden på pulsen | 80±20 ms |
Puls konstant | 6400imp/kWh, 400imp/kWh | |
Kommunikasjon | Trådløs | Overføring på 470MHz og maksimal avstand i åpen plass er 1km; 2G; NB;4G |
Infrarød kommunikasjon | Den konstante overføringshastigheten er1200 | |
Grensesnitt | RS485(A、B) | |
Tilkoblingsmodus | Skjermede vridde parledere | |
Protokoll | MODBUS-RTU |
Beskrivelse av funksjon
Funksjon | Beskrivelse av funksjon | Funksjon gir |
Visningsmodus | LCD | ■ |
Energimåling | Aktiv kWh (positiv og negativ), kvadrant reaktiv kraftenergi | ■ |
Elektrisk måling | U、I、 P、Q、S、PF、F | ■ |
Harmonisk funksjon | THDv、Harmonicon 2.-31.-plass | ■ |
Pulsutgang | Aktiv pulsutgang | ■ |
Trefaset ubalansegrad | Spenning ubalanse, strøm ubalanse | ■ |
Temperaturmåling | Temperaturen på A/B/C/N(Alternatecon figurasjon: T) | □ |
DI/DO | 4DI,2DO(Alternativecon figurasjon: K) | □ |
Etter gjeldende | Enveis etter strøm (Alternatecon figurasjon:L) | □ |
LED-skjerm | Puls LED-skjerm | ■ |
Ekstern strømtransformator | Ekstern åpen type strømtransformator (Alternativ figurasjon: W) | □ |
Elektrisk parameter | Under spenning, understrøm, overstrøm, underbelastning, etc. | ■ |
Kommunikasjon | Infrarød kommunikasjon | ■ |
RS485(Alternativecon figurasjon: C) | □ | |
Trådløs overføring på 470 MHz (Alternativ figurasjon: LR) | □ | |
GPRS (Alternatecon figurasjon:2G) | □ | |
NB-IOT(Alternativecon-figurer: NB) | □ | |
4G(Alternativkon-figurasjon:4G) | □ |
( ■ innen □ valgfritt )
Dimensjoner
Dimensjon av reststrømtransformator
Spesifikasjoner | Gjeldende | Innvendig diameter Φ mm | Utvendig diameter Φ mm | Vekt |
AKH-0,66L45 | 16 ~ 100A | 45 | 76 | 0.18 |
AKH-0,66L80 | 100 ~250A | 80 | 120 | 0.42 |
AKH-0,66L100 | 250 ~ 400A | 100 | 140 | 0.50 |
AKH-0,66L150 | 400 ~800A | 150 | 190 | 1.32 |
AKH-0,66L200 | 800 ~1500A | 200 | 240 | 1.94 |
