AC-lekkasje strøm svinger

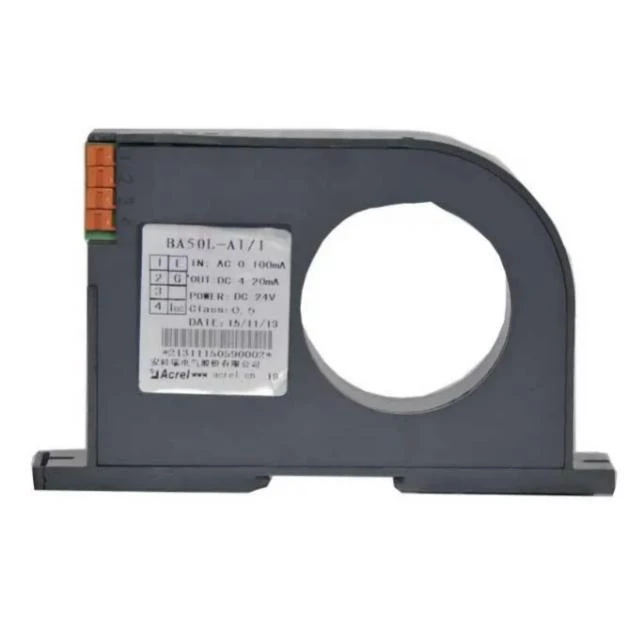

BA50L er en omformer gjenværende strømtransformator som hovedsakelig oppdager lekkasjestrømmen til det elektriske systemet. Det kan når som helst forstå statusen til elektriske kretser og utstyr for å forhindre branner og andre ulykker forårsaket av lekkasje.

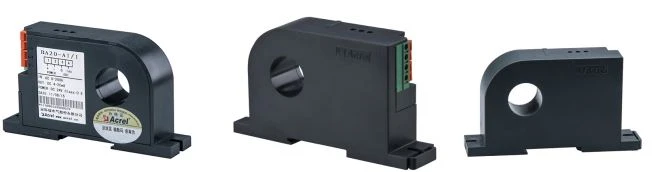

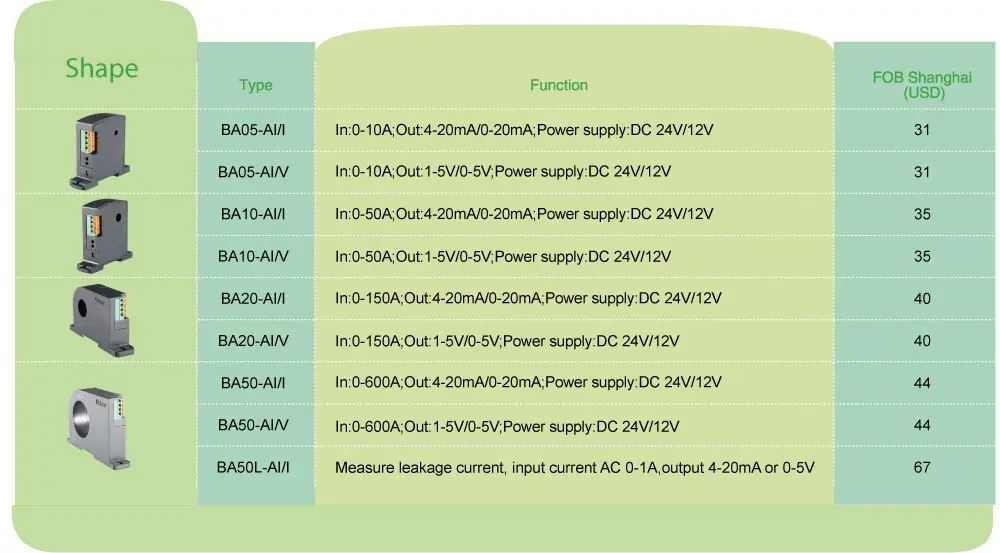

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Hjelpekraft	Likestrøm 12V Likestrøm 24V	Likestrøm 12V Likestrøm 24V	Likestrøm 12V Likestrøm 24V	Likestrøm 12V Likestrøm 24V	Likestrøm 12V Likestrøm 24V	Likestrøm 12V Likestrøm 24V
Forbruk		≤1W	≤1W	≤1W	≤1W	≤1W

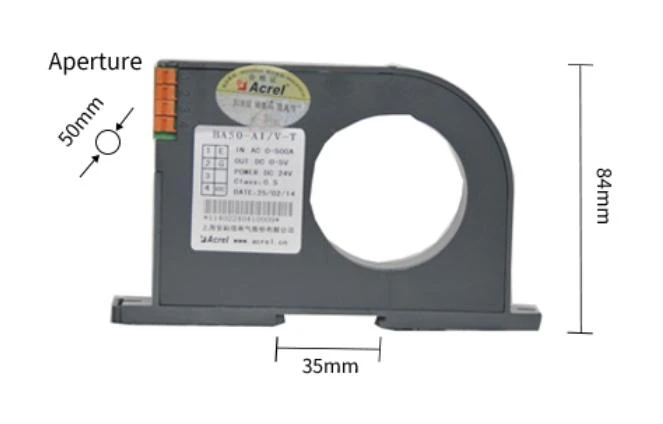

Størrelse gjennom hull		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Innspill	Strøm	AC 0~(0,5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0,1~1)A (begrensning av lekkasjestrømmer)
Ytelse	Nominell verdi	DC4-20mA, eller 0-20mA, 0-5V, 0-10V etc
	Belastningsmotstand	Strømutgang≤500Ω, spenningsutgang≥1kΩ
Nøyaktighetsklasse		0.5%
Responstid		≤350 ms
Temperatur		Drift: -10 til +55 °C Oppbevaring: -25 til +70 °C
Temperaturkoeffisient		≤200 ppm/°C
Installasjon		(Skinne) DIN35, fest på avlukke med skruer
Standarder		GB/T 13850

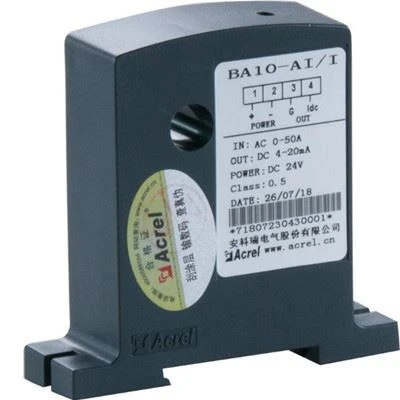

	BA10-AI/I ●Anvendelse: Industriell automatisering ● Inngang: AC strømmåling opp til 50A ● Overbelastning: 1,2 ganger av den nominelle verdien ● Utgang: DC 4-20mA
BA20-AI/V ●Anvendelse: Industriell automatisering ● Inngang: AC strømmåling opp til 200A ● Overbelastning: 1,2 ganger av den nominelle verdien ● Utgang: DC 0-5V

BA-serieprodukter bruker prinsippet om elektromagnetisk induksjon for å måle vekselstrømmen i strømnettet i sanntid og bruke konstant strøm og lineær kompensasjonsteknologi for å isolere og forvandle den til en standard DC-signalutgang.

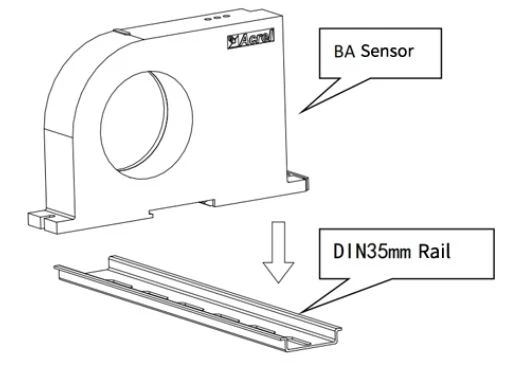

Velg et passende sted å installere standard DIN35mm-skinne, og installer BA-sensoren på skinnen;

På underpanelet på skapet velger du et passende sted å åpne to gjengede hull som tilsvarer posisjonen til det faste hullet til den installerte sensoren; Når du har plassert sensoren, monterer du posisjoneringsskruen

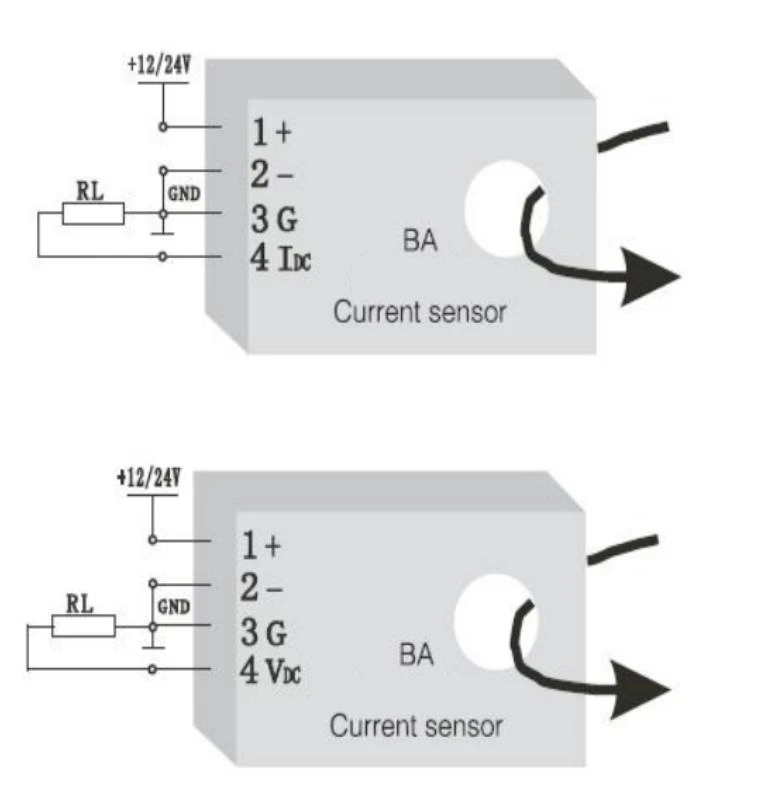

1 —— + Positiv strømforsyning (ikke reversert)

2 —— - Kraft JORD

3 —— G(Strømeffekt negativ, som kan deles med strømforsyningen)

4 —— IDC (Positiv strømutgang),VDC (Spenningsutgang positiv)
