Oversikt

BA-seriens intelligente strømsensor bruker prinsippet om elektromagnetisk induksjon for å måle AC-strømmen i strømnettet i sanntid og bruker konstant strøm og lineær kompensasjonsteknologi for å isolere og transformere den til en standard DC-signalutgang, eller gjennom RS485-grensesnittet (Modbus-RTU-protokoll) for å overføre måledataene. DC24V eller 12V sikkerhetsspenningsstrømforsyning kan brukes mye innen industriell automasjon. BA50L(Ⅱ)-AI er en AC-reststrømtransformator, som hovedsakelig oppdager lekkasjestrømmen til det elektriske systemet, kan forstå statusen til elektriske kretser og utstyr når som helst, og forhindre branner og andre ulykker forårsaket av lekkasje.

Parameter

Teknisk parameter			Indeks
Nøyaktighetsklasse			Klasse 0.5
Inndata	Nominell verdi	BA20(Ⅱ)-AI	Strøm AC {{0}}.5A, 50A, 200A osv. AC 0-(0.5-200)A
		BA50(Ⅱ)-AI	Strøm AC 60A, 300A, 600A osv. AC 0-(60-600)A
		BA50L(Ⅱ)-AI	Gjeldende AC {{0}}.1A, 1A osv. AC 0-(0.1-1)A
	Overbelastning	Kontinuerlig 1,2 ganger, momentan strøm 10 ganger/1S
	Absorbert kraft	Mindre enn eller lik 1VA
	Frekvensrespons	25Hz-800Hz, spesielt egnet for industrielle frekvenser
Produksjon	Nominell verdi	DC4-20mA, eller 0-20mA, 0-5V, 0-10V① osv.
	Belastningsmotstand	Når DC12V strømforsyning, strømutgangsklasse 0.5 er mindre enn eller lik 250Ω Når DC24V strømforsyning er strømutgangen mindre enn eller lik 500Ω, når spenningsutgangen er større enn eller lik 1KΩ
	Kommunikasjon	RS485-grensesnitt/Modbus-RTU②
Responstid		Mindre enn eller lik 400ms
Strømforsyning	Spenning	12V eller 24V
	Strømforbruk	Mindre enn eller lik 1W
Isolasjonsmotstand		＞100MΩ
Trykkfasthet		Mellom inngang/utgang og strømforsyning 2.0KV/1min,50Hz
Temperaturkoeffisient		-10 grad – pluss 55 grader , mindre enn eller lik 400 ppm/ grad
Miljø	Temperatur	Arbeid: -10 grader – pluss 55 grader Lagring: -25 grader – pluss 70 grader
	Luftfuktighet	Mindre enn eller lik 93 prosent RF, ingen kondens, ingen etsende gass
	Høyde	Mindre enn eller lik 2000m
Installasjonsmetode		TS35-skinne, eller bruk skruer for å feste skapet

Merk: ①0-10V-utgang er kun egnet for DC24V-strømforsyning;

②Kommunikasjonsfunksjonen er valgfri.

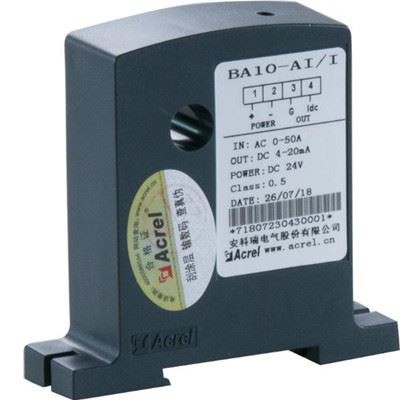

BA10-AI/I

●Anvendelse: Industriell automasjon

●Inngang: AC strømmåling opp til 50A

●Overbelastning: 1,2 ganger av nominell verdi

●Utgang: DC 4-20mA

BA20-AI/V

●Anvendelse: Industriell automasjon

●Inngang: AC strømmåling opp til 200A

●Overbelastning: 1,2 ganger av nominell verdi

●Utgang: DC 0-5V

Utseende

Dimensjon

Integrert installasjon

Integrert installasjon, en roterende struktur kan brukes i den perforerte delen.

Det er Φ20, Φ50 hullstørrelser for ditt valg.

Hoveddelen kan kobles til skjermen for å vise gjeldende og angi parametere ved integrert installasjon (bruk eksisterende skjerm så langt det er mulig)
