Oversikt

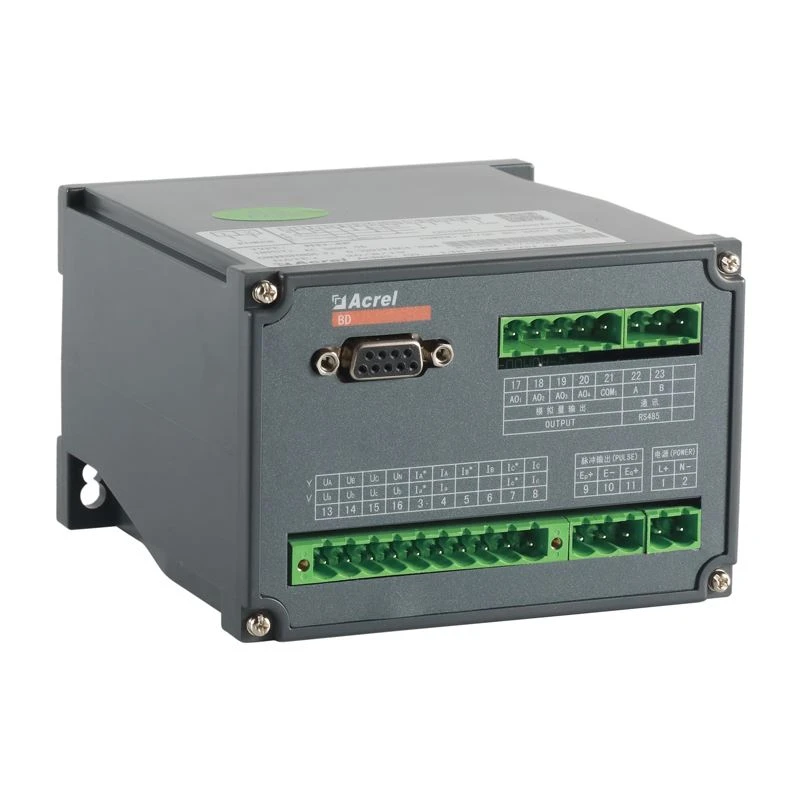

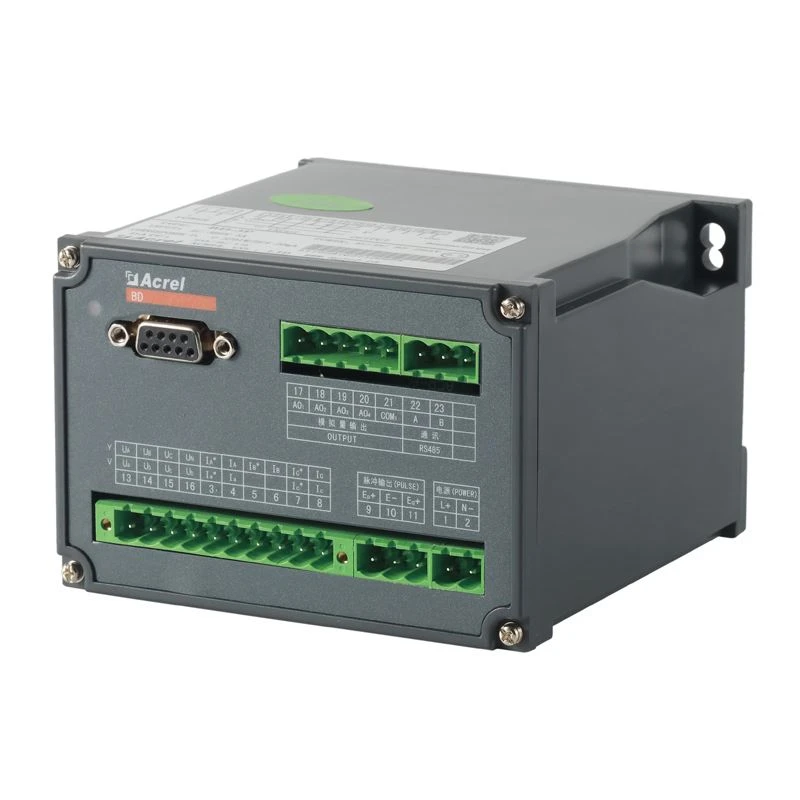

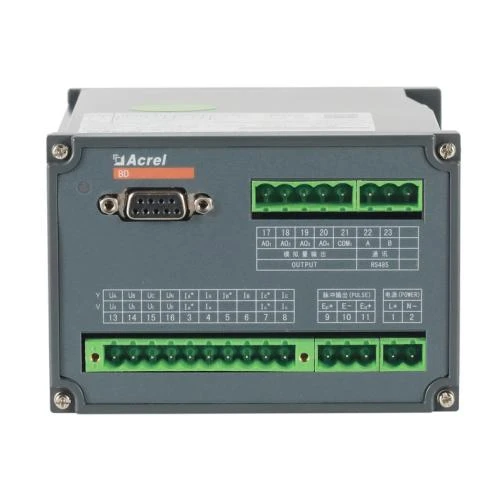

BD-4E Trefaset 4-leders multielektriske parametere digitale sendere kWh-verdien av elektrisk kraftsystem til en høy lineær puls. Den har et RS485 kommunikasjonsgrensesnitt, vedtar Modbus-protokollen og eksporterer trefasestrøm, spenning, aktiv kraft, reaktiv kraft, frekvens, kraftfaktor, aktiv energireaktiv energi og så videre. 1 ~ 4 kanals analog valgfri, tokanals elektrisk energipulsutgang.

Funksjon

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
Fase-/ledninger	1P2 W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4 W	—	—	○	○	○	○
Innspill	Spenning	Direkte L-L	Opptil 480 V AC
		Direkte L-N	Opptil 276 V AC
		Med ekstern PT	○	○	○	○	○
	Strøm	Direkte	Opptil 5A AC
	Strøm	Med ekstern CT	○	○	○	○	○
Ytelse	Normal verdi	DC: 4-20mA、0-20mA, 0-5V, 0-10V, så videre
	Belastningsmotstand	Gjeldende utgang≤600Ω Spenningsutgang≥1000Ω
	Krusning av innhold	<0.5% peak="">
Måle	Spenning	□	—	—	□
	Strøm		—	—	□	□	□
	Aktiv/reaktiv kraft	—	—	—	—	□	□
	Tilsynelatende kraft	—	—		—	□	□
	Kraftfaktor	—	—	R	—	□
	Frekvens					□	□
Måling av energi	±KWh	—	—	—	—	—	○
Nøyaktighetsklasse	0.5%
Kommunikasjon	Grensesnitt: RS485 Protokoll: Modbus-RTU			—
Analog utgang	LIKE 0-5V,0-10V,0-20mA,4-20mA
Puls utgang
Dimensjoner(mm)	Hus (WxHxD)	138 X 76 X 24	119 X 75 X 55	119 X 75 X 55	112 X 110 X 75	112 X 110 X 75	112 X 10 X 75
Ekstra kraft		85-265V AC / DC, DC24V, DC48V
Temperatur	Operasjon	-10 til 55 °C
Temperatur	Lagring	-25 til 70 °C
Fuktighet		Opptil 95 %, ingen kondens
Installasjon		(Skinne) DIN35 festes på avlukke med skruer
Standarder		GB/T 13850
