applikasjon
Medisinsk overvåkingsenhet for IT -system og feillokasjonssystem er egnet for sykehusoperasjon, ICU (CCU) og andre viktige steder, og kan gi et trygt sted for slike kontinuerlige, pålitelige strømløsninger.
Struktur
Hovedfunksjoner
1, Primær tilkoblingsdiagram og display for feltfordeling
2, sanntids datainnsamling og visning
3, Feilalarm
4, ekstern parameterinnstilling og forespørsel

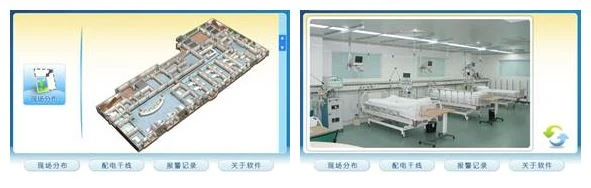

5, grafisk skjerm
Vis isolasjonsstatus, belastningsstatus og isolasjonstransformatorens temperatur for hvert sett med isolerte kraftsystemer i grafform.
Produktvalg
1) Medisinsk isolasjonstransformator i AITR -serien
 | ◆ Isolering av transformatorer for medisinske IT -systemer ◆ Dobbel isolasjonsbehandling, elektrostatisk skjermingslag ◆ PT100 temperatursensor ◆ Nominell effekt: 3,15… 10KVA ◆ CE -merke |
2, AIM-M10 medisinsk intelligent isolasjonsmonitor
 | ◆ Isolasjonsovervåking for medisinske IT -systemer ◆ Last- og temperaturovervåking av isolasjonstransformatoren ◆ Overvåkning av enhetens frakobling ◆ LED -indikatorer: På, isolasjon, overbelastning, overtemp ◆ En alarmreléutgang ◆ Testknapp ◆ Én RS485 ， MODBUS-RTU |
3, AIM-M100 medisinsk intelligent isolasjonsmonitor
 | ◆ Isolasjonsovervåking for medisinske IT -systemer ◆ Last- og temperaturovervåking av isolasjonstransformatoren ◆ Overvåkning av enhetens frakobling ◆ LED -indikatorer: På, isolasjon, overbelastning, overtemp ◆ To alarmreléutganger ◆ Testknapp ◆ Én RS485 ， MODBUS-RTU |
4, AIM-M200 medisinsk intelligent isolasjonsmonitor
 | ◆ Isolasjonsovervåking for medisinske IT -systemer ◆ Last- og temperaturovervåking av isolasjonstransformatoren ◆ Overvåkning av enhetens frakobling ◆ LED -indikatorer: På, isolasjon, overbelastning, overtemp ◆ To alarmreléutganger ◆ Testknapp ◆ Isolasjonsfeilplassering ◆ RS485 (MODBUS-RTU) + KAN (tilpasset protokoll) |
5, AID10 alarm- og displayinstrument
◆ Fjernovervåking
◆ LED -indikatorer: På, isolasjon, overbelastning, overtemp
◆ Demp -knapp
◆ Testknapp
◆ Strømforsyning: DC24V
◆ RS485 ， MODBUS-RTU
6, AID120 Alarm- og displayinstrument
 | ◆ Fjernovervåking ◆ LED -indikatorer: På, isolasjon, overbelastning, overtemp ◆ Demp -knapp ◆ Testknapp ◆ Strømforsyning: DC24V ◆ RS485 ， MODBUS-RTU |
7, AID150 Alarm- og displayinstrument
 | ◆ Fjernovervåking ◆ LED -indikatorer: På, isolasjon, overbelastning, overtemp ◆ Demp -knapp ◆ Testknapp ◆ Strømforsyning: DC24V ◆ RS485 ， MODBUS-RTU |
8） ACLP10-24 DC strømforsyning
 | ◆ Strømforsyning til AID -serien ◆ AC 220V inngang, DC 24V utgang ◆ Helt isolert lineær transformator ◆ Strømindikator |
9） ASG150 Signalgenerator
 | ◆ Genererer feilplasseringssignal ◆ Deteksjon av L1 og L2 frakobling ◆ LED -indikatorer: På, Komm., L1, L2, Feil ◆ CAN -buss, tilpasset protokoll ◆ Strømforsyning: DC24V |
10） AIL150-4/-8 isolasjonsfeillokalisering
| ◆ Isolasjonsfeilplassering i AC IT -systemer ◆ AIL150-4: 4 målekanaler ◆ AIL150-8: 4 målekanaler ◆ LED -indikatorer: På, Comm, L1 ... L8 ◆ CAN -buss, tilpasset protokoll ◆ Strømforsyning: DC24V |
Typisk løsning

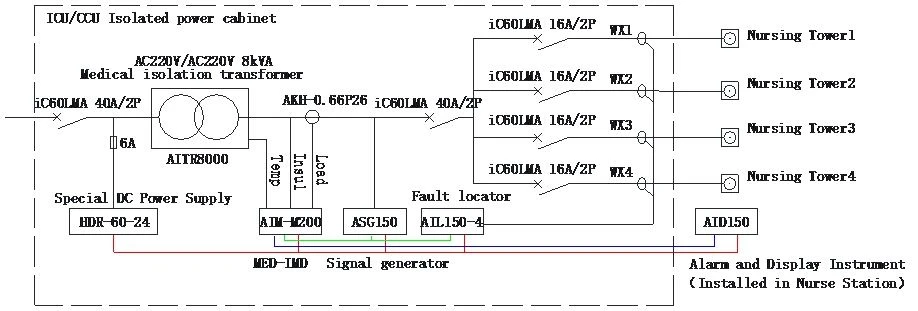

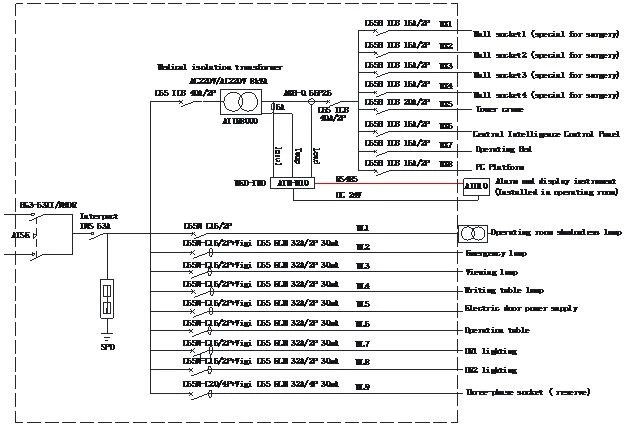

1, sett i fire deler

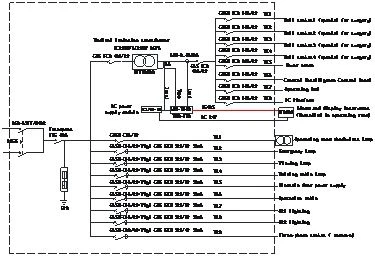

2, sett i fem deler
3, sett i syv deler

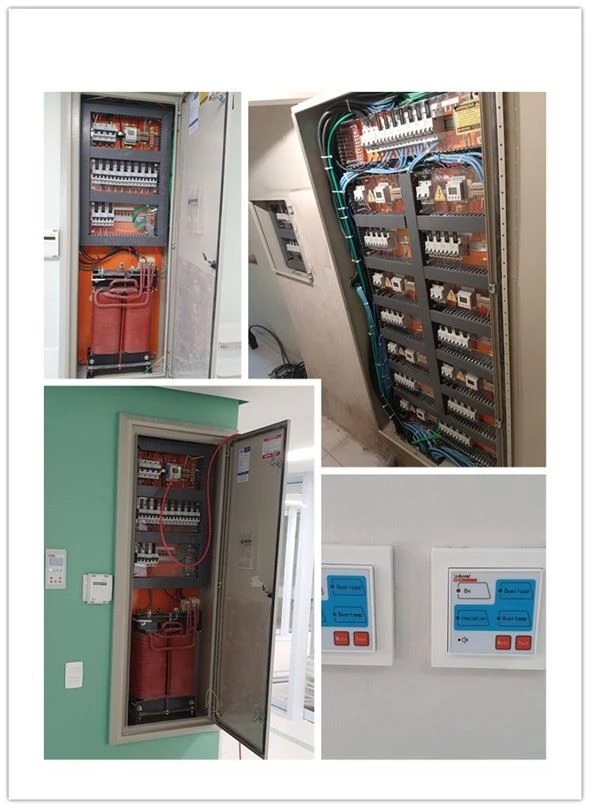

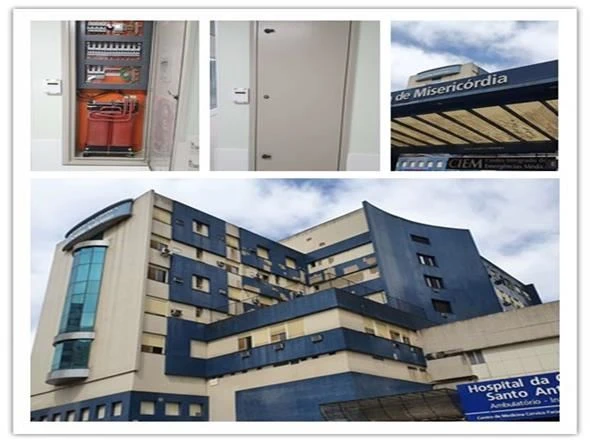

Bilder på stedet
