Beskrivelse
Acrel ADW2XX-serien skinne-type multi-loop strømmålere brukes hovedsakelig til å måle de fulle elektriske parameterne til flere trefasekretser, opptil fire trefasesløyfestrøminnganger kan kobles til samtidig. Den kan måle spenning og strøm, effekt, effektfaktor, fasevinkel, ubalanse, harmoniske og andre parametere.
|
|
Nøyaktighet Aktiv kraft: klasse 1 Hyppighet Område:50 - 60Hz Pulsutgang Aktiv pulsutgang og reaktiv pulsutgang Forbruk <0.5VA(Single phase) |
|
Dimensjon (L*B*H) Panelstørrelse (L×B):72*97,7*36 mm Trådløs Overføring på 470MHz og maksimal avstand i åpent rom er 1 km; 2G; NB Startstrøm 4‰lb |
|
|
Spesifikasjon |
3 fase 3 ledninger, 3 fase 4 ledninger |
|
|
Spenning |
Nominell spenning |
3*220/380V |
|
Forbruk |
<0.5VA |
|
|
Nåværende |
Inngangsstrøm |
5A,100A |
|
Forbruk |
<0.5VA |
|
|
Nøyaktighet |
Nåværende |
Klasse 0.5 |
|
Aktiv kraft |
Klasse 1 |
|
|
Reaktiv effekt |
Klasse 2 |
|
|
Kommunikasjon |
RS485(Modbus-RTU) |
|
|
Relativ fuktighet |
Mindre enn eller lik 95 % (ingen kondensering) |
|
|
Disposisjon |
L*B*H(mm) |
72*97.9*36 |
|
Temperatur |
Drift |
-25~55 grader |
|
Lagring |
-40~80 grader |
|
|
Fuktighet |
Mindre enn eller lik 95 % (ingen kondensering) |
|
|
Høyde |
<2000m |
|
Funksjon

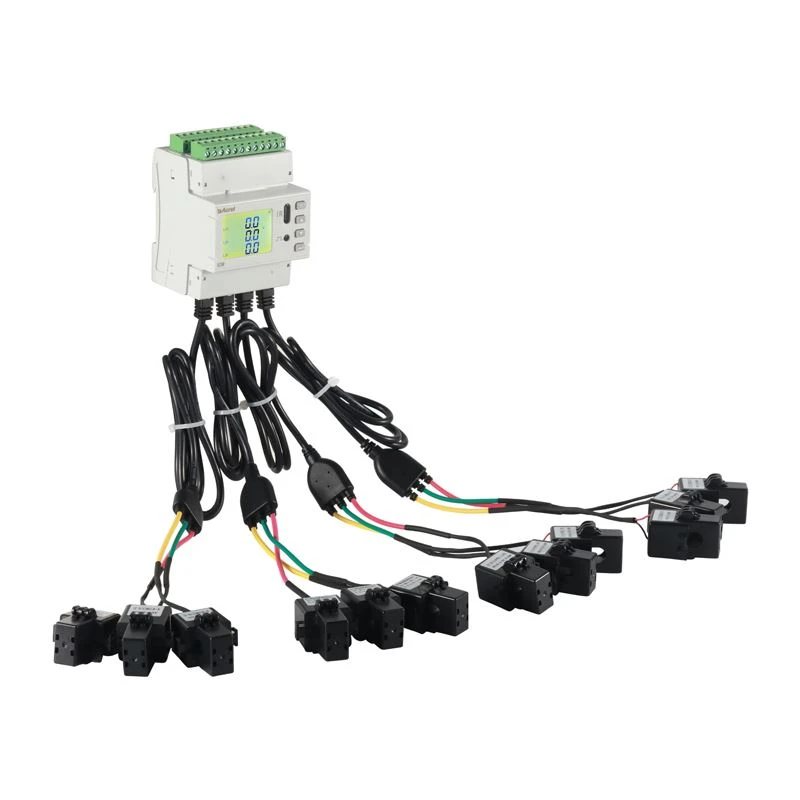

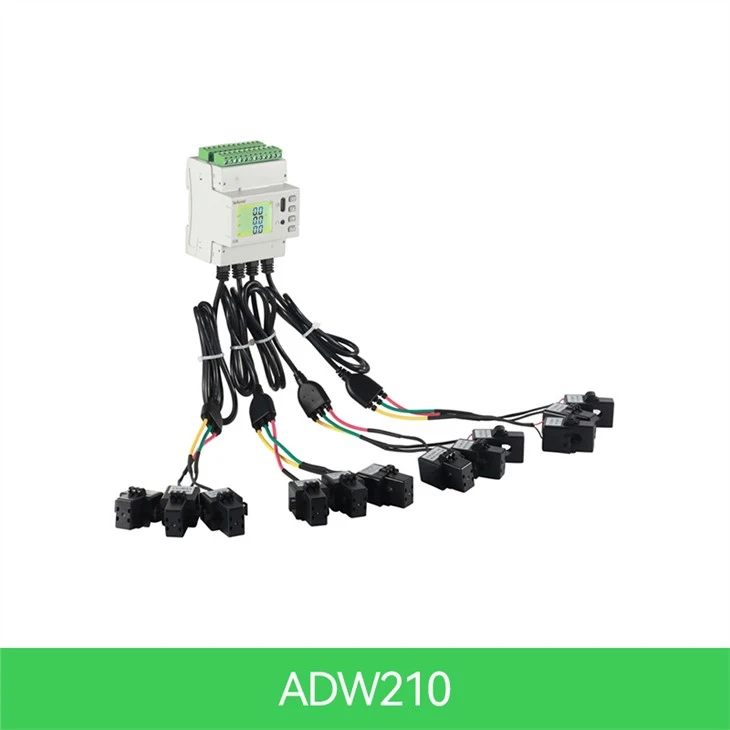

ADW210-serien skinne-type multi-sløyfe AC trefase energimonitor strømmålere brukes hovedsakelig for full elektrisk parametermåling av flere trefasesløyfer. De kan samtidig koble til strøminngangen til opptil fire trefasesløyfer.
|
|
●N (1, 2, 3, 4) trefasekrets fullelektrisk parametermåling, ekstern strømtransformator; ● Overvåk trefase spenning/strøm, nullsekvensstrøm og frekvens; ● Overvåk trefaseeffekt, total effekt (aktiv, reaktiv og tilsynelatende); ● Overvåk trefase effektfaktor og total effektfaktor; ● Overvåk spenning/strøm fasevinkel, spenning/strøm ubalansegrad; ● Overvåk spenning og strøm totale harmoniske og 2-31 underharmoniske; ●Ekstreme registreringer av spenning, strøm og effekt for inneværende måned og forrige måned; ●Maksimal strøm, maksimal strømbehov og sanntidsstrøm, sanntids strømbehov; ●200 hendelsesposter, opptak av DIDO-handling; ● Støtte for overspenning, overstrøm, fasefeil, DI-kobling og annen alarmutgang; ●4-tidssone 14-tidshastighetsinnstilling; ●Fire-kvadrant elektrisk energi, 12-måneders multi-rate elektrisk energistatistikk; ●31 dager med fire-kvadrant og multi-rate elektrisk energifrysing, forover og bakover elektrisk energimåling; ●Toveis bryterinngang, toveis bryterutgang, RS485-kommunikasjon, aktiv pulsutgang (tilsvarende sløyfe kan byttes). |

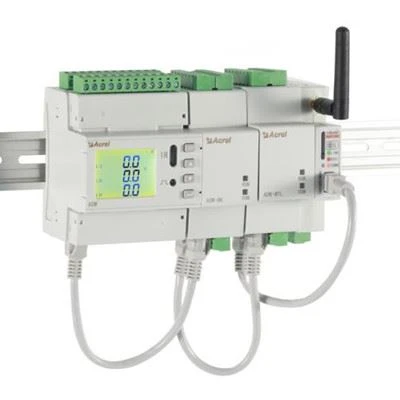

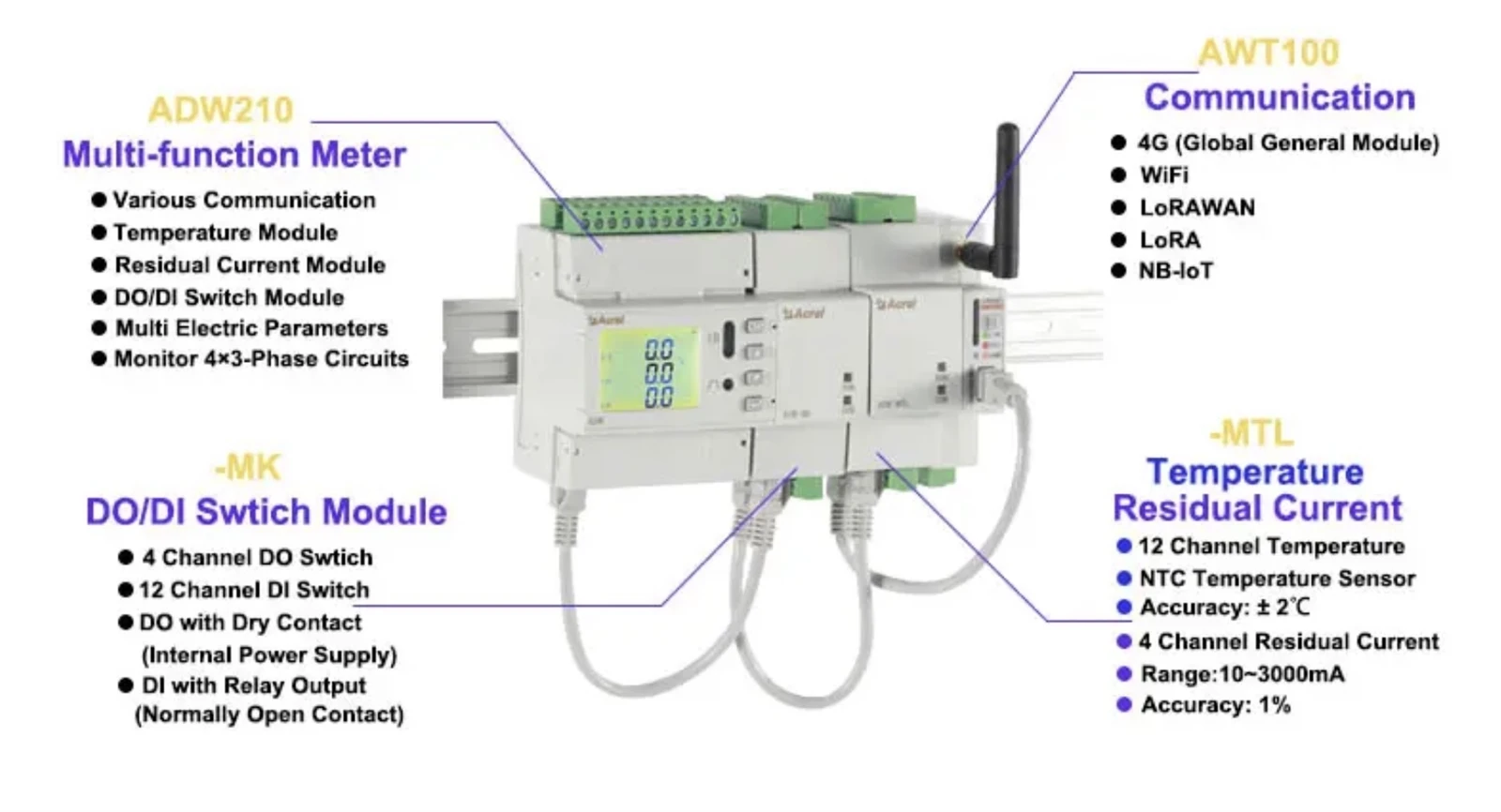

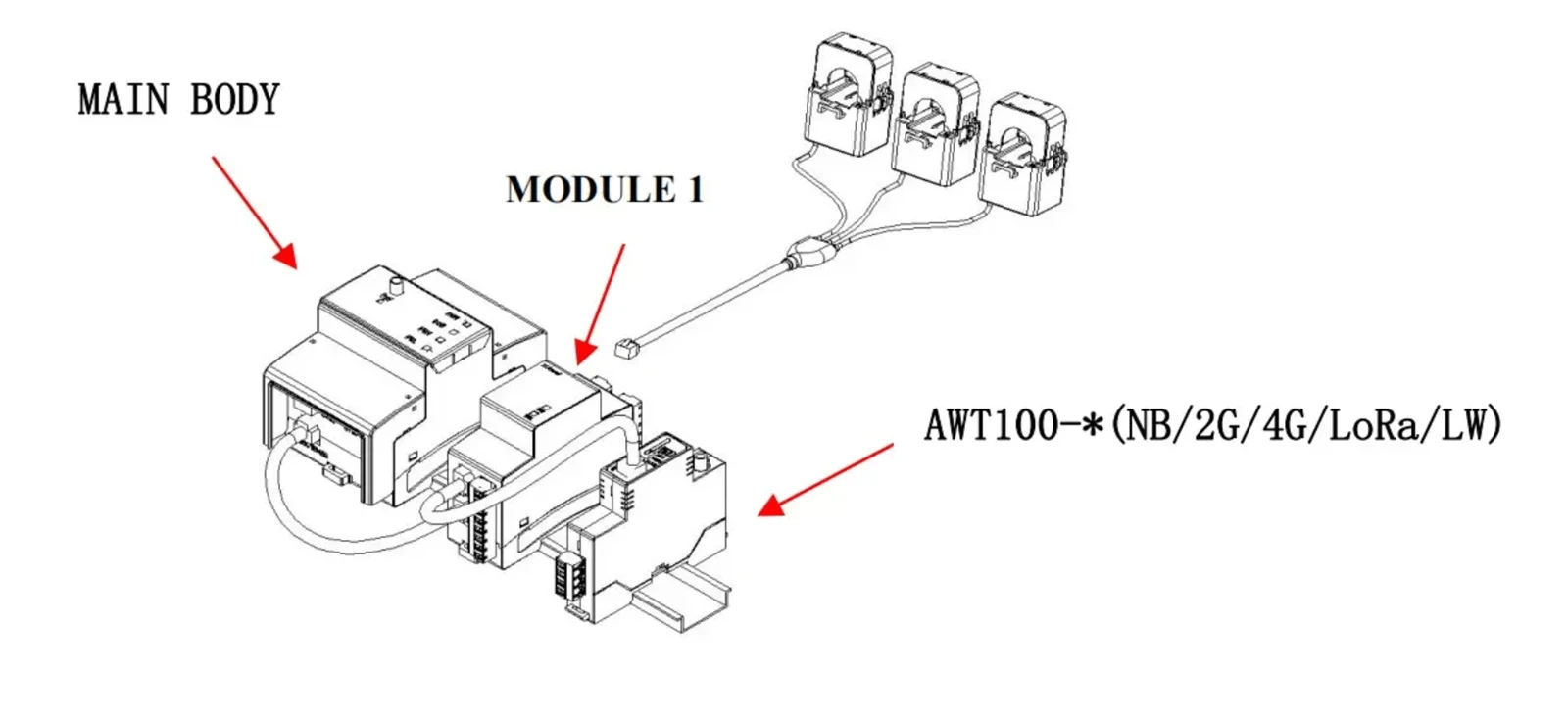

Utvidet kommunikasjonsmodul --- AWT100:
|
●AWT100 |
● WiFi
● LoRaWAN
|
|
| Utvidet modul | Beskrivelse |
| AWT100 kommunikasjonsmodul | 4G (global generell modul) |
| 4G (søramerikansk modul) | |
| LoRaWAN (868 MHz, 923 MHz) | |
| LoRa (460~510 MHz) | |
| NB-IoT |
UtvidetKabeltemperatur og reststrømmålingsmodul --- MTL
|
●MTL |
● Temperaturmåling:-20 grader ~+100 grader
● Reststrømmåling: 10~3000 mA
● Nøyaktighet: Temperatur: ± 2 grader; Reststrøm: 1 % (klasse 1)
|
|
| Utvidet modul | Beskrivelse | |
| -MTC temperatur & Reststrøm Målemodul |
Temperaturmåling | -20 grad ~+100 grad |
| Reststrømmåling | 10~3000 mA | |
| Nøyaktighet | Temperatur:± 2 grader; Reststrøm: 1 % (klasse 1) | |
| Strømforsyning | DC 12V;forbruk: Mindre enn eller lik 1W;RJ45-grensesnitt | |
| Kommunikasjon | RJ45 grensesnitt; MODBUS-RTU (kommunikasjon med hoveddelen) | |
UtvidetDO/DI-bryter ekstra funksjonsmodul --- MK
|
●MK |
● 12-kanals DI (digital inngang)
|
|
| Utvidet modul | Beskrivelse | |
| -MK Switch Module | 12 × DI (inngang) | Tørrkontaktinngang med innebygd strømforsyning |
| 4 × DO (utgang) | Relé normalt åpen kontaktutgang; klassifisering AC 250V/3A ,DC 30V/3A | |
| Strømforsyning | DC 12V;forbruk: Mindre enn eller lik 1W;RJ45-grensesnitt | |
| Kommunikasjon | RJ45 grensesnitt; MODBUS-RTU (kommunikasjon med hoveddelen) | |

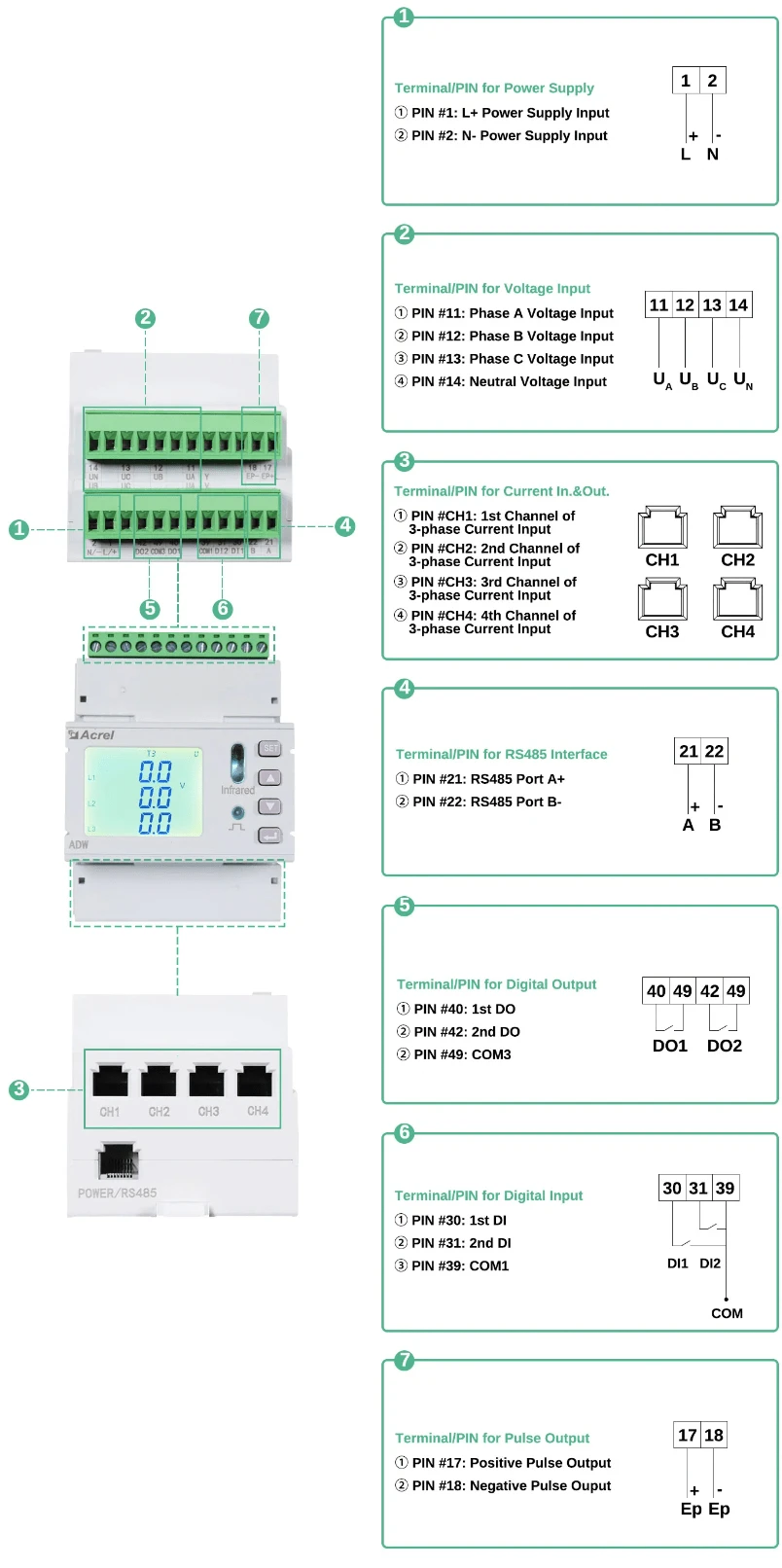

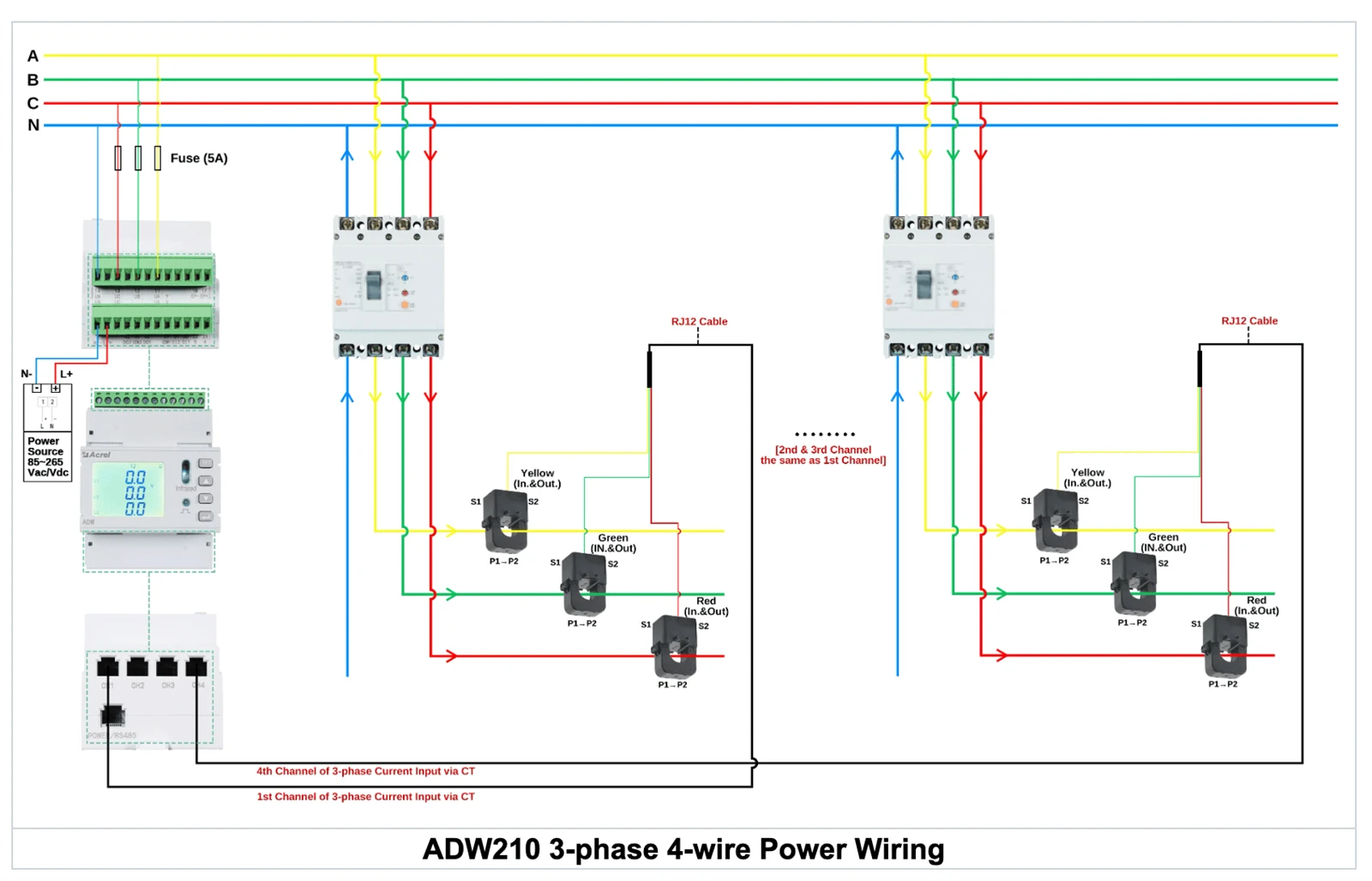

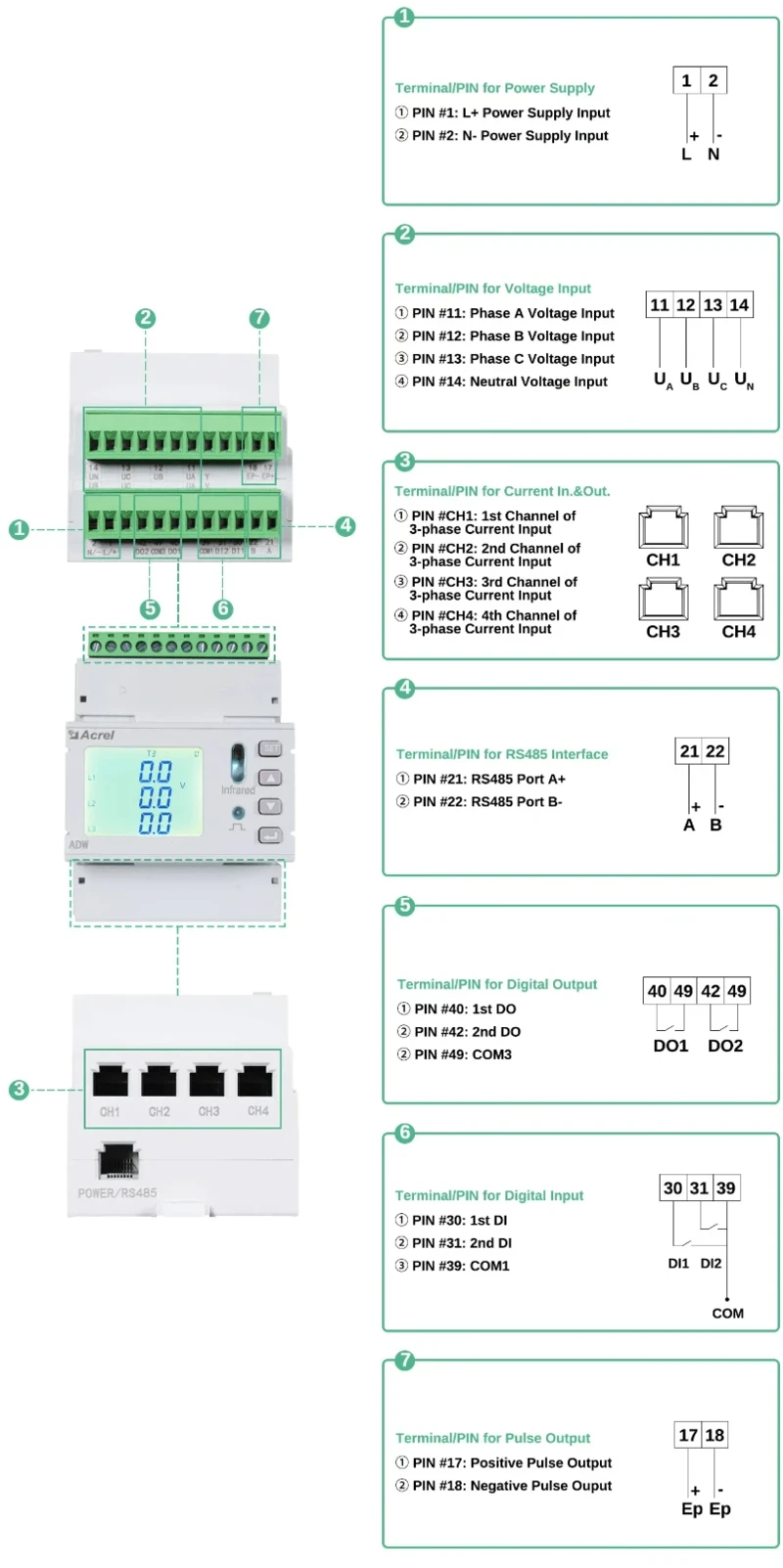

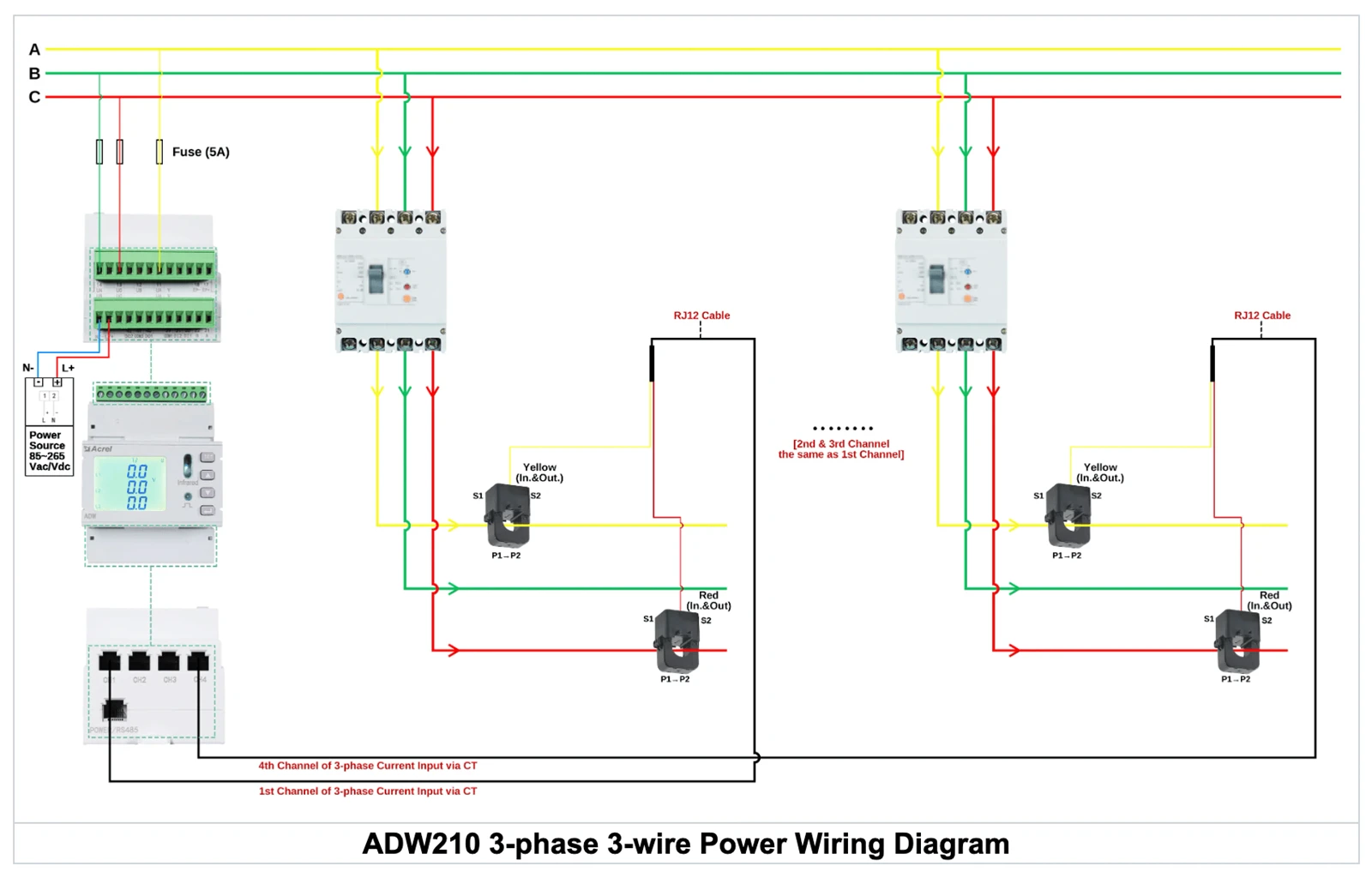

Kabling

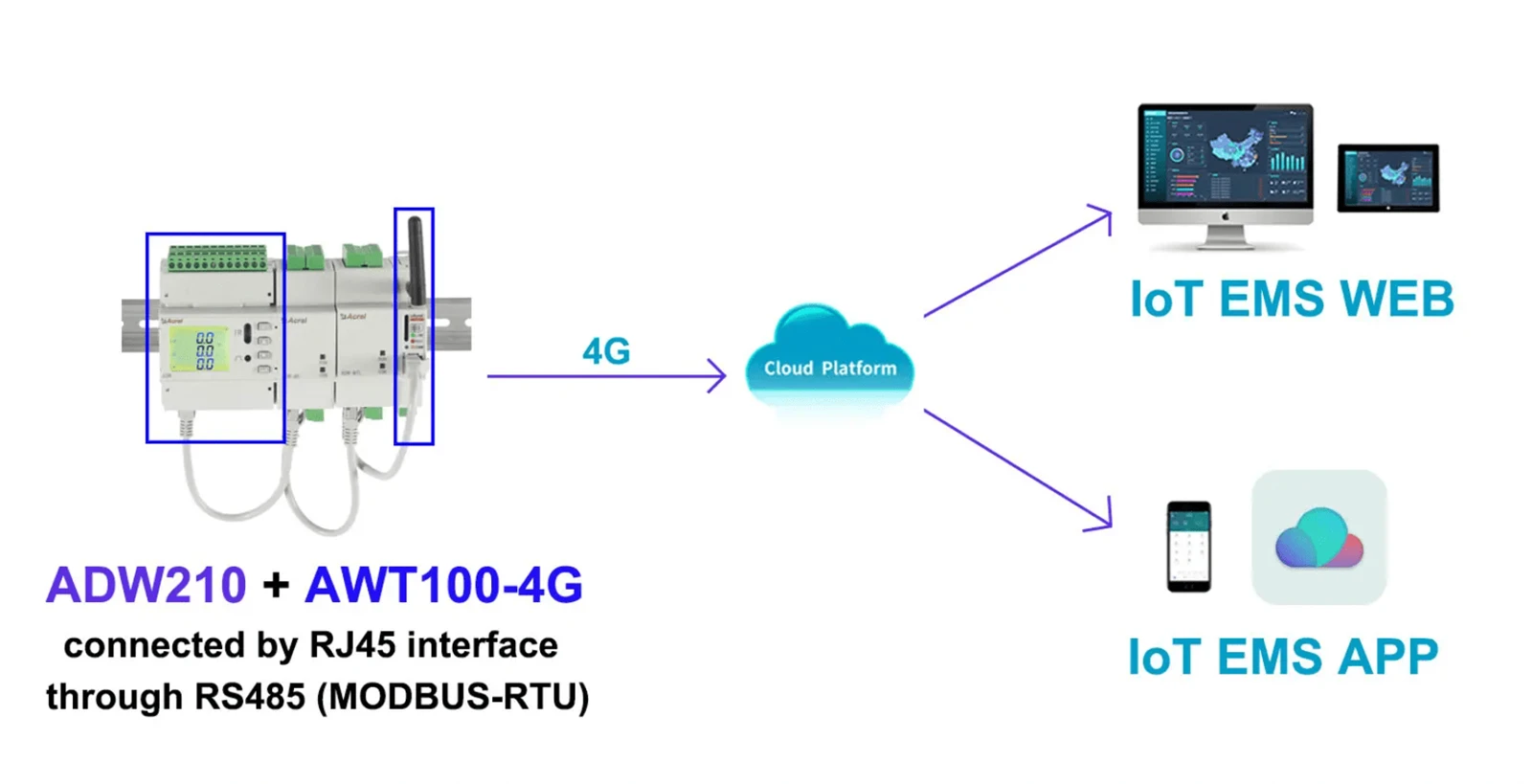

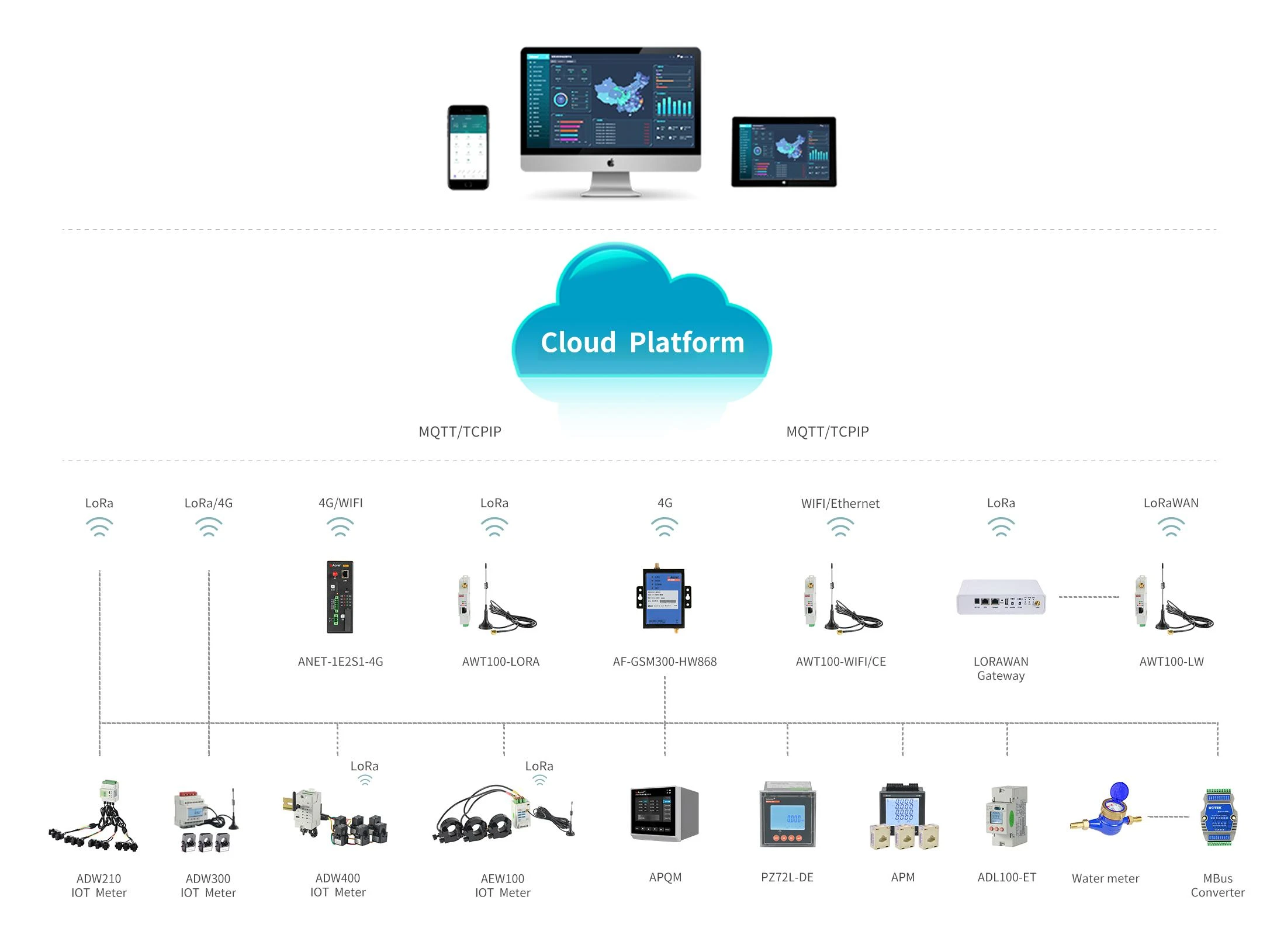

IoT-løsning
