Beskrivelse
DTSD1352 AC tre-fase solmåler
ADL3000-E er en smart måler designet for strømforsyningssystemer, industri og gruvedriftbedrifter og verktøy for å beregne strømforbruket og administrere strømbehovet. Den har høy presisjon, liten størrelse og enkel installasjon. Den integrerer måling av alle elektriske parametere med omfattende elektrisitetsmåling og styring gir ulike data om de foregående 12 månedene, kontrollerer det 31. harmoniske innholdet og det totale harmoniske innholdet, realiserer fjernkommunikasjonen og fjernkontrollen med bytteinngang og reléutgang, og skryte av alarmutgangen. Den er utstyrt med en RS485 kommunikasjonsport og tilpasset MODBUS-RTU. ADL3000-E kan brukes i alle typer kontrollsystemer, SCADA-systemer og energistyringssystemer. Alle målere oppfyller de relaterte tekniske kravene til strømmålere i IEC62053-21- og IEC62053-22-standardene.
LCD
Effektivt og presist prosesserings- og testutstyr.
ulike valgfrie funksjoner
2-kanals RS485, 1 digital inngang/ 1 digital utgang, etc
solenergi Null eksport
Solar inverter Anti-Back flow energimåler
Våre løsninger
|
|
|
Parameter
| Modellnummer | DTSD1352 | |
| Trefase Din Rail solmåler | ||
| Spenning |
Referansespenning |
3×100V, 3×380V,3×57.7/100V, 3×220/380V |
|
Forbruk |
<10VA(Single phase) |
|
|
Impedans |
>2MΩ |
|
|
Nøyaktighetsklasse |
Feil±0,2 % |
|
|
Nåværende |
Inngangsstrøm |
3×1(6)A (andre tilkobling med 3-faselastlinje via ekstra utvalgte CT-er) 3×10(80)A (direkte forbindelse med 3-faselastlinje via CT-er innebygd ADL3000-E) |
|
Forbruk |
<1VA(Single phase rated current) |
|
|
Nøyaktighetsklasse |
Feil±0,2 % |
|
|
Måleoppløsning |
Spenning: {{0}}.01 V, Strøm: 0,01 A, Effekt: 0,01 kW, Energi: 0,01 kWh | |
|
Makt |
Aktiv, reaktiv, tilsynelatende kraft, feil±0.5℅ |
|
|
Hyppighet |
{{0}}Hz, feil±0,2 % |
|
|
Temperatur |
-40 grad -99 grad |
|
|
Energi |
Aktiv energi(nøyaktighetsklasse:0.5, 1), reaktiv energi(nøyaktighetsklasse 2) |
|
|
Klokke |
Mindre enn eller lik 0,5s/d |
|
|
Energipulsutgang |
1 aktiv optokobler utgang, 1 reaktiv optokobler utgang |
|
|
Bytte utgang |
1 Koblingsutgang |
|
|
Bytte inngang |
1 optokoblerinngang |
|
|
Bredde på puls |
80±20ms |
|
|
Puls konstant |
6400imp/kWh, 400imp/kWh (Svarer med grunnstrømmen) |
|
|
Grensesnitt og kommunikasjon |
RS485:Modbus RTU |
|
|
Område for kommunikasjonsadresse |
Modbus RTU:1~ 247; |
|
|
Baud rate |
1200bps~19200bps |
|
|
Relativ temperatur |
-25 grad ~+55 grad |
|
|
Relativ fuktighet |
Mindre enn eller lik 95℅ (ingen kondensering) |
|
Hvorfor velge DTSD1352
Måling av alle elektriske parametere
●3-fase overvåking av elektrisk energi
● U, I, P, Q, S, PF, F, kWh, kVarh, harmonisk
● To tilkoblingsmetoder, Via CT eller direkte tilkobling
● Maks 80A Strøm direkte tilkobling eller 5A CT-inngang
● Infrarød kommunikasjon for ekstern måleravlesning
● Innebygd infrarød kommunikasjon, valgfrie tilkoblingsmetoder
Funksjoner

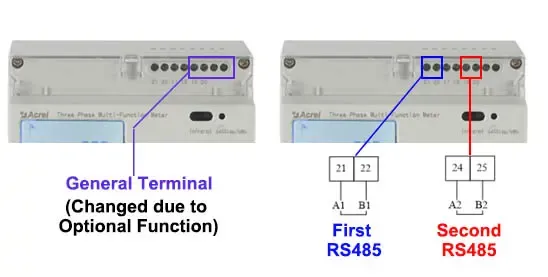

2-kanals RS485-kommunikasjon
● Protokoll: MODBUS-RTU
● 1-kanals RS485 eller 2-kanals RS485 begge valgfrie
3-kanaltemperaturmåling
● Termistor: NTC temperatursensor
● Måleområde: -40 grader ~+125 grader
DO/DI-bryter
● 1 kanal DO
● 1 kanal DI
Flertakst/fleksibel tariff
● 4 tidssone
● 4 Tollsats (Spike, Peak, Flat, Valley)
● 2 tidsperiodeliste
● 14 Tidsperiode for dag
● Data frosset (siste 48 måneder eller siste 90 dager)
● Maks etterspørsel og forekomsttid
Kablingsinstrument
