Funksjon

Arbeidskraft	Batteridrevet, mer enn 5 år
Temperaturspenn	-50 grader ~ pluss 125 grader
Nøyaktighet	±1 grad
Prøvetakingsfrekvens	25s
Frekvens	470 MHz
Avstand	150M
Sendefrekvens	5 min

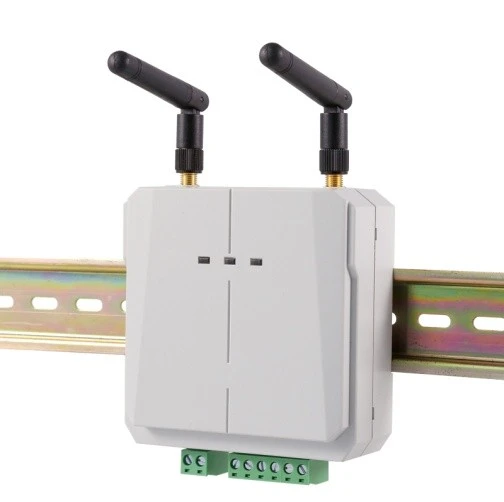

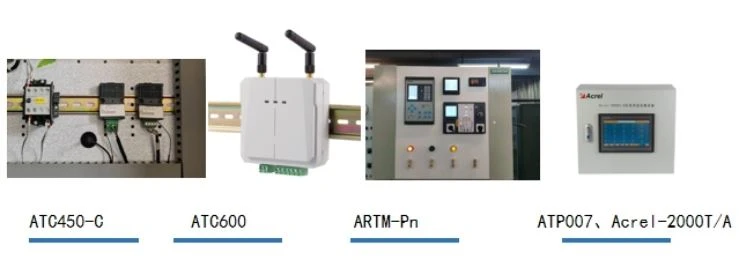

ATC600-C-dataadapter

●Trådløs temperaturmåling;

● Måler 240 poeng;

●1 RS485 seriell kommunikasjon, Modbus-RTU;

●2 alarmreléer;

●Strømforsyningsadapter med AC/DC 220V, AC/DC110V

Acrel-2000T/A

●Trådløs temperaturmåling, maksimal måling 60 punkter;

●4 digitale innganger;

●2 alarmreléer;

●LCD-skjerm;

●Hjelpestrømforsyning tilpasser seg med AC220V, DC220V, DC110V, AC110V;

●1 RS485 seriell kommunikasjon, Modbus-RTU.

Utseende

UTTQ`TVNIW)13A7BQT0F$[8

Dimensjon

62,4*32,4*16mm,,φ13,5mm (L*B*H, blenderåpning)

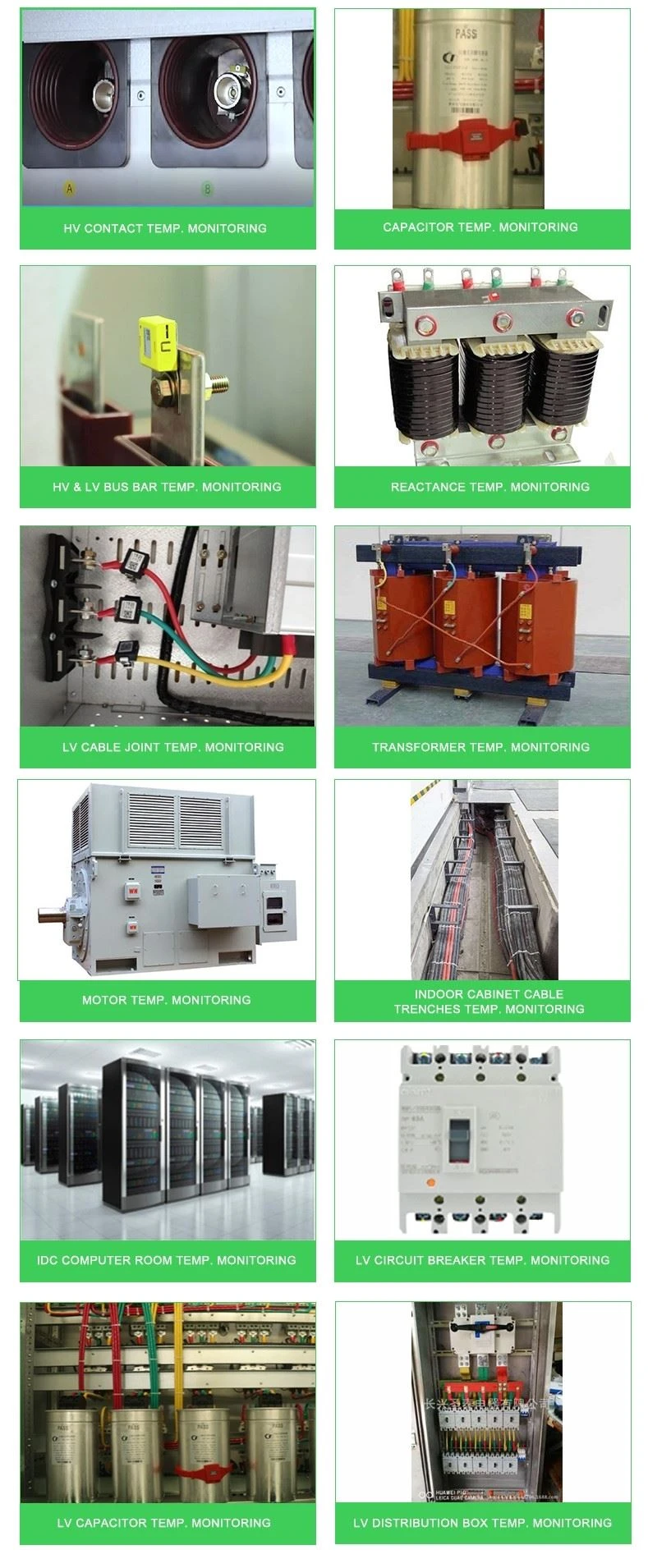

ATE-seriens trådløse temperaturmålingssensor er utviklet i samsvar med spesifikasjonen for trådløst temperaturmålingsutstyr, NB/T 42086-2016. Den er egnet for 3-35kV innendørs koblingsanlegg, inkludert innebygde koblingsanlegg, håndkjerrekoblinger, faste koblingsanlegg og sløyfekoblingsanlegg.

1----------------Kjernen i den trådløse temperatursensoren ATE100

2----------------Varmefølsom del

3----------------Batteribryter

Installasjon

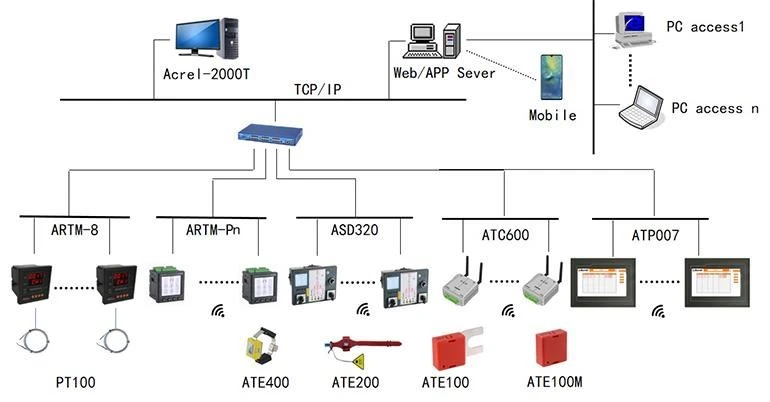

Typisk løsning

UZ%13}]OO}5AB9RX(N196PQ

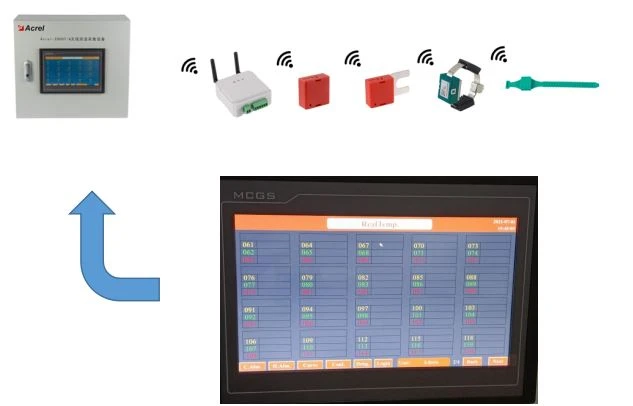

ARTM-seriens elektriske kontakt online temperaturmålingsenhet er sammensatt av en trådløs temperaturmålingssensor og en mottaks-/displayterminal. Alle temperaturdata kan lastes opp til det trådløse temperaturmålesystemet for å realisere den omfattende overvåkingen av de elektriske kontaktene i transformasjons- og distribusjonsprosessen.

INSTALLASJON-- MOTTAKER

Forslag:

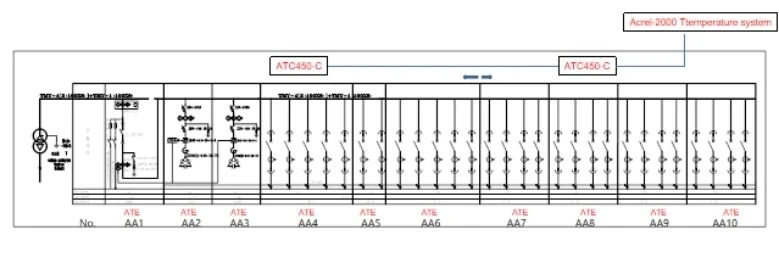

Lavspent hovedinngående skap er utstyrt med 6 punkter; kondensatorskapet er utstyrt med 3 punkter; det utgående skapet er utstyrt med 3 punkter for hver krets.
